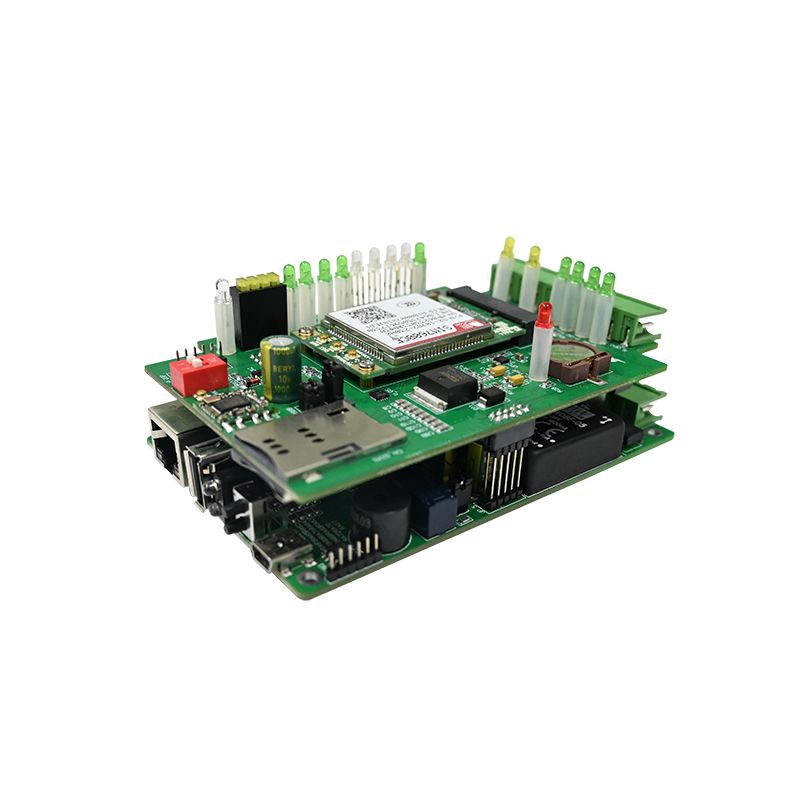

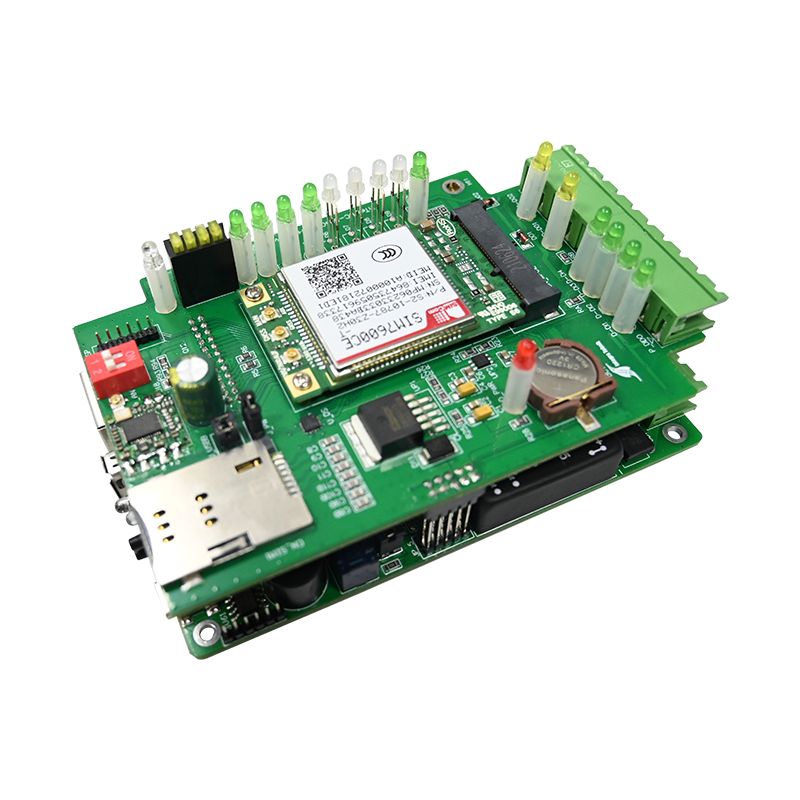

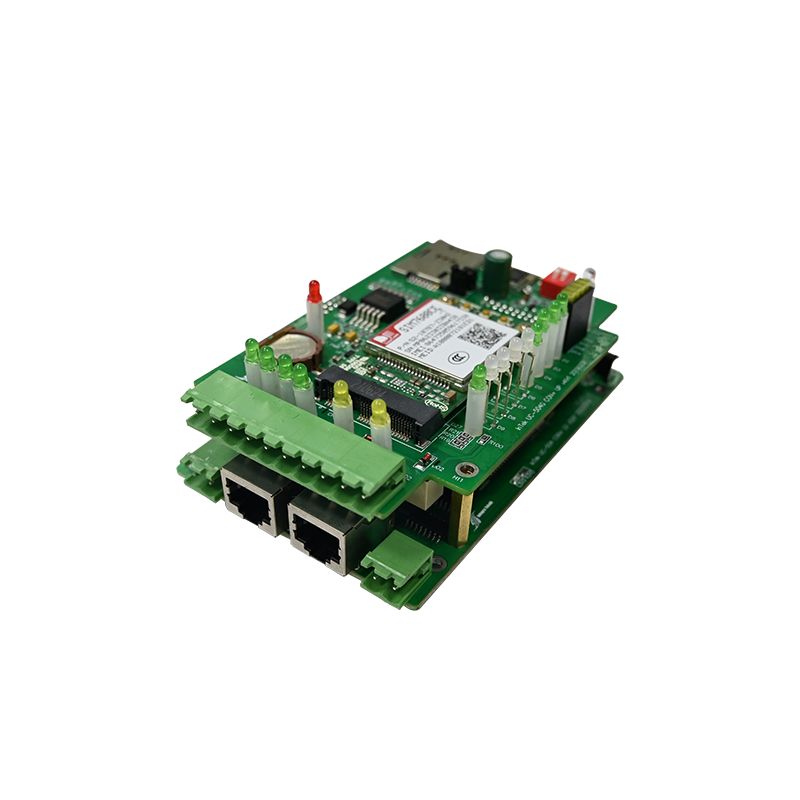

ການຄວບຄຸມການເຂົ້າເຖິງ PCBA

ການເຂົ້າເຖິງ UNIXPLOREຄວບຄຸມ PCBAໄດ້ຖືກພັດທະນາສໍາລັບຍີ່ຫໍ້ອຸປະກອນຄວາມປອດໄພ, ການເຊື່ອມໂຍງລະບົບການຄວບຄຸມການເຂົ້າເຖິງ, ແລະຜູ້ໃຫ້ບໍລິການແກ້ໄຂການກໍ່ສ້າງອັດສະລິຍະຊອກຫາວິທີແກ້ໄຂການຄວບຄຸມການເຂົ້າເຖິງເອເລັກໂຕຣນິກທີ່ເຊື່ອຖືໄດ້ແລະສາມາດຂະຫຍາຍໄດ້. PCBA ການຄວບຄຸມການເຂົ້າເຖິງລະດັບການຄ້ານີ້ປະສົມປະສານການປະມວນຜົນການຢືນຢັນໄວ, ການຄວບຄຸມການສົ່ງຕໍ່ທີ່ຫມັ້ນຄົງ, ການສື່ສານທີ່ຖືກເຂົ້າລະຫັດ, ແລະການຈັດການອອບໄລນ໌ທີ່ມີຄວາມຍືດຫຍຸ່ນເຂົ້າໄປໃນແພລະຕະຟອມ PCB ທີ່ຫນາແຫນ້ນແລະທົນທານ.

PCBA ການຄວບຄຸມການເຂົ້າເຖິງແມ່ນຫຍັງ?

ການຄວບຄຸມການເຂົ້າເຖິງ PCBA ແມ່ນສະຫມອງເອເລັກໂຕຣນິກພາຍໃນເຄື່ອງອ່ານບັດ, ປຸ່ມກົດ, ເຄື່ອງສະແກນຊີວະມິຕິ, ແລະຕົວຄວບຄຸມປະຕູ. ມັນປະມວນຜົນຂໍ້ມູນປະຈຳຕົວ, ຕັດສິນໃຈກວດສອບຄວາມຖືກຕ້ອງ, ແລະກະຕຸ້ນຕົວກະຕຸ້ນການລັອກ. ບໍ່ເຫມືອນກັບກະດານທີ່ມີຈຸດປະສົງທົ່ວໄປ, PCBA ຕ້ອງຈັດການກັບການເຂົ້າລະຫັດລະດັບຄວາມປອດໄພ, ເຫດຜົນການສົ່ງຕໍ່ທີ່ລົ້ມເຫລວ, ແລະພະລັງງານທີ່ບໍ່ມີການລົບກວນໃນລະຫວ່າງການຢຸດຊົ່ວຄາວ.

ການເລືອກ PCBA ການຄວບຄຸມການເຂົ້າບໍ່ຖືກຕ້ອງຈະນໍາໄປສູ່ການໂຈມຕີປະຕູທີ່ລົ້ມເຫລວໃນການຈັບຄູ່, ຂໍ້ມູນປະຈໍາຕົວທີ່ໃຊ້ເວລາວິນາທີເພື່ອກວດສອບ, ຫຼືສໍາເລັດການລັອກລະບົບໃນລະຫວ່າງໄລຍະເວລາທີ່ມີການຈະລາຈອນສູງ.

ຟັງຊັນຫຼັກຂອງ PCBA ຄວບຄຸມການເຂົ້າເຖິງ

• ການອ່ານຂໍ້ມູນປະຈຳຕົວ – Wiegand, OSDP, ຫຼື serial input ຈາກ RFID/hid card readers
• ເຫດຜົນການພິສູດຢືນຢັນ – ຖານຂໍ້ມູນ Onboard (ອອບໄລນ໌) ຫຼືສົ່ງຕໍ່ໄປຫາເຈົ້າພາບຄວບຄຸມ
• ການ​ຄວບ​ຄຸມ Relay – ຜົນ​ຜະ​ລິດ​ສໍາ​ລັບ​ການ​ສໍາ​ລັບ​ການ locks ແມ່​ເຫຼັກ​ຫຼື​ການ​ໂຈມ​ຕີ​ໄຟ​ຟ້າ​
• ການ​ຕິດ​ຕາມ​ກວດ​ກາ​ການ​ປ້ອນ​ຂໍ້​ມູນ – ເຊັນ​ເຊີ​ຕໍາ​ແຫນ່ງ​ປະ​ຕູ (ສະ​ຫຼັບ reed​) ແລະ​ປຸ່ມ​ຮ້ອງ​ຂໍ​ໃຫ້​ອອກ (REX​)​
• ການ​ກວດ​ສອບ​ການ​ຕ້ານ​ການ tamper - ເຊັນ​ເຊີ​ເປີດ​ປິດ​ແລະ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ການ tamper ຫນ່ວຍ​ຄວາມ​ຈໍາ​

Apicalຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​

ຕົວກໍານົດການດ້ານວິຊາການລະອຽດ

ຂໍ້ມູນຈໍາເພາະຕໍ່ໄປນີ້ເປັນຕົວແທນຂອງການຄວບຄຸມການເຂົ້າເຖິງລະດັບການຄ້າ PCBA ທີ່ເຫມາະສົມສໍາລັບຫ້ອງການ, ຫ້ອງແຖວ, ແລະສະຖານທີ່ອຸດສາຫະກໍາ.

ຄຸນລັກສະນະທາງໄຟຟ້າ

Input ແລະ Output Interfaces

ຫນ່ວຍຄວາມຈໍາແລະຄວາມອາດສາມາດຂອງຜູ້ໃຊ້

ທາງດ້ານຮ່າງກາຍແລະສິ່ງແວດລ້ອມ

• ຂະຫນາດກະດານ - 85mm x 55mm (ມາດຕະຖານ) ຫຼື 100mm x 70mm (ມີ enclosure)
• ການຕິດຕັ້ງ – ສີ່ຮູ 3.5mm ສໍາລັບ standoffs
• ອຸນຫະພູມເຮັດວຽກ -20°C ເຖິງ +65°C
• ອຸນ​ຫະ​ພູມ​ການ​ເກັບ​ຮັກ​ສາ -40°C ກັບ +85°C
• ຄວາມທົນທານຕໍ່ຄວາມຊຸ່ມຊື່ນ – 10% ຫາ 90% RH (ບໍ່ condensing)
• ແບດເຕີຣີສຳຮອງ - ທາງເລືອກ 3.7V Li-ion ຫຼື 12V ວົງຈອນການສາກໄຟດ້ວຍອາຊິດນຳ

ຄຸນນະສົມບັດຄວາມປອດໄພ

• ການເຂົ້າລະຫັດ – AES-128 ສໍາລັບການສື່ສານ OSDP
• ການ​ກວດ​ສອບ​ການ​ຕິດ​ຂັດ – ການ​ປິດ​ລ້ອມ​ເປີດ​ກະ​ຕຸ້ນ​ການ​ລັອກ relay lockout ແລະ​ອອກ​ສຽງ​ປຸກ​
• Watchdog timer – ຕັ້ງ​ຄືນ​ໃຫມ່​ອັດ​ຕະ​ໂນ​ມັດ​ຫຼັງ​ຈາກ 5 ວິ​ນາ​ທີ​ຂອງ​ການ​ລັອກ​ໂຮງ​ງານ​ຜະ​ລິດ​
• ການປົກປ້ອງຫນ່ວຍຄວາມຈໍາ Flash - ການກວດສອບ Checksum ໃນ boot

ວິທີການນີ້ການຄວບຄຸມ PCBA ປຽບທຽບ

FAQ ການຄວບຄຸມການເຂົ້າເຖິງ PCBA

ສາມຄໍາຖາມເຫຼົ່ານີ້ຖືກຖາມໂດຍຜູ້ລວມລະບົບຄວາມປອດໄພ, ຜູ້ຈັດການສະຖານທີ່, ແລະວິສະວະກອນຮາດແວທີ່ປະເມີນການແກ້ໄຂ PCBA ການຄວບຄຸມການເຂົ້າເຖິງ.

ຄໍາຖາມທີ 1: ຄວາມແຕກຕ່າງລະຫວ່າງການປັບຄ່າ Relay ທີ່ປອດໄພ ແລະ ລົ້ມເຫລວໃນ PCBA ຄວບຄຸມການເຂົ້າເຖິງ, ແລະຂ້ອຍຄວນໃຊ້ອັນໃດ?

ຄໍາຕອບ:ຄວາມແຕກຕ່າງຈະກຳນົດວ່າປະຕູລັອກ ຫຼື ປົດລ໋ອກໃນລະຫວ່າງການໄຟຟ້າ. Fail-secure (ຍັງເອີ້ນວ່າ power-to-open) ຫມາຍຄວາມວ່າ relay ຕ້ອງໄດ້ຮັບພະລັງງານເພື່ອປົດລັອກປະຕູ. ເມື່ອພະລັງງານສູນເສຍ, relay ກັບຄືນສູ່ສະພາບທີ່ພັກຜ່ອນຂອງມັນ, ເຊິ່ງເຮັດໃຫ້ປະຕູຖືກລັອກ. ນີ້ຖືກນໍາໃຊ້ສໍາລັບປະຕູຄວາມປອດໄພ, ຫ້ອງເຊີຟເວີ, ແລະພື້ນທີ່ຈັດການເງິນສົດທີ່ການຮັກສາຜູ້ບຸກລຸກແມ່ນມີຄວາມສໍາຄັນຫຼາຍກ່ວາການອອກໄດ້ງ່າຍ. Fail-safe (power-to-lock) ຫມາຍ​ຄວາມ​ວ່າ relay ຕ້ອງ​ໄດ້​ຮັບ​ການ​ພະ​ລັງ​ງານ​ເພື່ອ​ລັອກ​ປະ​ຕູ. ເມື່ອພະລັງງານສູນເສຍ, ປະຕູຈະປົດລັອກອັດຕະໂນມັດ. ນີ້ແມ່ນຕ້ອງການໂດຍລະຫັດໄຟສໍາລັບທາງອອກສຸກເສີນ, ປະຕູຂັ້ນໄດ, ແລະເສັ້ນທາງ egress ໃດໆທີ່ຄົນຕ້ອງຫນີໃນລະຫວ່າງການໄຟຟ້າຂັດຂ້ອງ. ກະດານຄວບຄຸມການເຂົ້າເຖິງສ່ວນໃຫຍ່ PCBA ສະຫນອງການຕິດຕໍ່ແຫ້ງທີ່ກໍາຫນົດຄ່າເປັນແບບຟອມ C (COM, N / O, N / C). ສໍາລັບຄວາມລົ້ມເຫຼວ, ເຊື່ອມຕໍ່ລັອກກັບ N/O terminal. ເພື່ອຄວາມປອດໄພທີ່ລົ້ມເຫລວ, ກະລຸນາເຊື່ອມຕໍ່ລັອກໃສ່ເຄື່ອງ N/C. ກວດ​ສອບ​ລະ​ຫັດ​ໄຟ​ໃນ​ທ້ອງ​ຖິ່ນ​ສະ​ເໝີ​ກ່ອນ​ທີ່​ຈະ​ເລືອກ – NFPA 101 ຮຽກ​ຮ້ອງ​ໃຫ້​ມີ​ຄວາມ​ປອດ​ໄພ​ທີ່​ບໍ່​ມີ​ຄວາມ​ລົ້ມ​ເຫຼວ​ຢູ່​ໃນ​ປະ​ຕູ egress ທັງ​ຫມົດ​ໃນ​ຕຶກ​ອາ​ຄານ​ການ​ຄ້າ. ສໍາລັບປະຕູທີ່ຕ້ອງການທັງຄວາມປອດໄພແລະການປະຕິບັດຕາມໄຟ, ໃຫ້ໃຊ້ລັອກທີ່ປອດໄພບວກກັບແຜງສໍາຮອງຫມໍ້ໄຟທີ່ຮັກສາການຄວບຄຸມການເຂົ້າເຖິງ PCBA ສໍາລັບການ 4-8 ຊົ່ວໂມງຫຼັງຈາກຄວາມລົ້ມເຫຼວຂອງສາຍໄຟ.

ຄໍາຖາມ 2: ການຄວບຄຸມການເຂົ້າເຖິງນີ້ PCBA ສາມາດເຮັດວຽກອອຟໄລໂດຍບໍ່ມີການເຊື່ອມຕໍ່ເຄືອຂ່າຍ, ແລະຈໍານວນຜູ້ໃຊ້ສາມາດເກັບຮັກສາຢູ່ໃນທ້ອງຖິ່ນໄດ້ບໍ?

ຄໍາຕອບ:ແມ່ນແລ້ວ. PCBA ນີ້ເຮັດວຽກແບບອອບໄລນ໌ຢ່າງສົມບູນແບບຢູ່ໃນໂໝດສະແຕນອະໂລນ. ຂໍ້ມູນປະຈຳຕົວຜູ້ໃຊ້ທັງໝົດ, ກຳນົດເວລາການເຂົ້າເຖິງ ແລະບັນທຶກເຫດການຈະຖືກເກັບໄວ້ໃນໜ່ວຍຄວາມຈຳແຟລດເທິງເຄື່ອງ. ການຕັ້ງຄ່າມາດຕະຖານຖື 1,000 ຜູ້ໃຊ້ທີ່ມີບັນທຶກເຫດການ 10,000 ໂດຍບໍ່ມີຄ່າໃຊ້ຈ່າຍເພີ່ມເຕີມ. ສະບັບຂະຫຍາຍ (ສາມາດອັບເກຣດໄດ້ຜ່ານເຟີມແວ) ບັນຈຸຜູ້ໃຊ້ 10,000 ຄົນ ແລະ 50,000 ເຫດການ. ການເຮັດວຽກແບບອອບໄລນ໌ຕ້ອງການອຸປະກອນການຂຽນໂປຼແກຼມເພື່ອໂຫຼດຜູ້ໃຊ້ໃນເບື້ອງຕົ້ນ – ທັງບັດຕົ້ນສະບັບທີ່ອຸທິດຕົນ (ບັດທໍາອິດທີ່ດໍາເນີນໂຄງການກໍານົດສິດທິຂອງຜູ້ເບິ່ງແຍງລະບົບ), ປຸ່ມກົດແບບມີສາຍທີ່ເຊື່ອມຕໍ່ກັບອິນພຸດຊ່ວຍ, ຫຼືການເຊື່ອມຕໍ່ຄອມພິວເຕີຊົ່ວຄາວຜ່ານພອດການຕັ້ງຄ່າ (TTL ຫຼື RS-232). ເມື່ອຕັ້ງໂປຣແກຣມແລ້ວ, ການຄວບຄຸມການເຂົ້າເຖິງ PCBA ເຮັດໃຫ້ການຕັດສິນໃຈກວດສອບຄວາມຖືກຕ້ອງໃນທ້ອງຖິ່ນພາຍໃນ 50 ມິນລິວິນາທີ. ບໍ່ມີຄລາວ, ບໍ່ມີໂຮດ PC, ບໍ່ຕ້ອງໃຊ້ສາຍອີເທີເນັດ. ນີ້ເຮັດໃຫ້ການອອກແບບ PCBA ອອບໄລນ໌ທີ່ເຫມາະສົມສໍາລັບປະຕູຮົ້ວຫ່າງໄກສອກຫຼີກ, ລົດພ່ວງການກໍ່ສ້າງ, ແລະຫ້ອງການຂະຫນາດນ້ອຍທີ່ແລ່ນສາຍເຄືອຂ່າຍແມ່ນບໍ່ປະຕິບັດໄດ້. ເພື່ອດຶງຂໍ້ມູນບັນທຶກເຫດການຈາກກະດານອອບໄລນ໌, ທ່ານຕ້ອງເຊື່ອມຕໍ່ແລັບທັອບ ຫຼືໃຊ້ອຸປະກອນໂອນຂໍ້ມູນແບບເຄື່ອນທີ່. ການຕິດຕາມເວລາຈິງຕ້ອງການ PCBA ການຄວບຄຸມການເຂົ້າເຖິງເຄືອຂ່າຍທີ່ມີອີເທີເນັດຫຼື Wi-Fi.

ຄໍາຖາມທີ 3: ຂ້ອຍຈະສາຍເຄື່ອງອ່ານ Wiegand ກັບ PCBA ຄວບຄຸມການເຂົ້າເຖິງນີ້ໄດ້ແນວໃດ, ແລະໄລຍະຫ່າງຂອງສາຍໄຟສູງສຸດແມ່ນຫຍັງ?

ຄໍາຕອບ:ການໂຕ້ຕອບ Wiegand ໃຊ້ສາມສັນຍານການເຄື່ອນໄຫວ: ຂໍ້ມູນ 0 (D0), ຂໍ້ມູນ 1 (D1), ແລະພື້ນດິນ (GND). ຜູ້ອ່ານບາງຄົນຍັງຕ້ອງການພະລັງງານ +12V. ປະຕິບັດຕາມຕາຕະລາງສາຍໄຟນີ້:

ໄລຍະຫ່າງສາຍໄຟສູງສຸດສໍາລັບ Wiegand ຢູ່ທີ່ 12V ແມ່ນຂຶ້ນກັບເຄື່ອງວັດສາຍ ແລະ ຄວາມຈຸຂອງສາຍ:

ໃຊ້ສາຍສາຍຄູ່ບິດ, ປ້ອງກັນ, ບິດດ້ວຍສາຍລະບາຍ. ເຊື່ອມຕໍ່ໄສ້ກັບພື້ນດິນຢູ່ທີ່ຈຸດຄວບຄຸມການເຂົ້າເຖິງ PCBA ເທົ່ານັ້ນ (ບໍ່ເຄີຍຢູ່ຜູ້ອ່ານ) ເພື່ອຫຼີກເວັ້ນການ loops ດິນ. ສໍາລັບໄລຍະທາງທີ່ເກີນຂອບເຂດຈໍາກັດເຫຼົ່ານີ້, ໃຫ້ຕິດຕັ້ງເຄື່ອງເຮັດຊ້ໍາ Wiegand ຫຼືປ່ຽນເປັນ OSDP (RS-485), ເຊິ່ງມີຄວາມຫນ້າເຊື່ອຖືໄດ້ເຖິງ 1,200 ແມັດ (4,000 ຟຸດ). ທົດສອບດ້ວຍສາຍເຄເບີ້ນຍາວຢູ່ບ່ອນນັ່ງກ່ອນການຕິດຕັ້ງຄັ້ງສຸດທ້າຍ - ການເຊື່ອມໂຊມຂອງສັນຍານສາມາດເຮັດໃຫ້ການອ່ານບັດແບບບໍ່ຢຸດຢັ້ງເຊິ່ງເປັນການຍາກທີ່ຈະດີບັກຢູ່ໃນເວັບໄຊ.

ການຕິດຕັ້ງການປະຕິບັດທີ່ດີທີ່ສຸດສໍາລັບການຄວບຄຸມການເຂົ້າເຖິງ PCBA

ເຖິງແມ່ນວ່າ PCBA ການຄວບຄຸມການເຂົ້າເຖິງທີ່ມີຄຸນນະພາບສູງກໍ່ລົ້ມເຫລວຖ້າຕິດຕັ້ງບໍ່ຖືກຕ້ອງ. ປະຕິບັດຕາມຄໍາແນະນໍາເຫຼົ່ານີ້.

ສະຖານທີ່ຕິດຕັ້ງ

• ພາຍໃນພື້ນທີ່ທີ່ປອດໄພ - ວາງຕົວຄວບຄຸມພາຍໃນເຂດປ້ອງກັນ (ບໍ່ຢູ່ເທິງປະຕູທາງນອກ)
• ຄວາມສູງ - 1.5 ຫາ 1.8 ແມັດສໍາລັບການເຂົ້າເຖິງປຸ່ມກົດໃນລະຫວ່າງການຂຽນໂປຼແກຼມ
• ການຫຸ້ມຫໍ່ - ໃຊ້ກ່ອງໂລຫະທີ່ສາມາດລັອກໄດ້ສໍາລັບການຕິດຕັ້ງການຄ້າ
• ການແຍກ – ຮັກສາສາຍໄຟ AC (120/240V) ຫ່າງຈາກສາຍໄຟແຮງດັນຕໍ່າຢ່າງໜ້ອຍ 30cm.

ຂໍ້ແນະນໍາສາຍໄຟສໍາລັບ Relay

ຄວາມຜິດພາດສາຍໄຟທົ່ວໄປ

ທົດສອບລາຍການກວດສອບກ່ອນນຳໃຊ້

ດໍາເນີນການລໍາດັບນີ້ໃນທຸກການຄວບຄຸມການເຂົ້າເຖິງ PCBA ກ່ອນທີ່ຈະອອກຈາກ bench.

ຂັ້ນຕອນການທົດສອບ Bench

1. ນຳໃຊ້ໄຟ 12V DC ແລະວັດແທກກະແສໄຟ (40-60mA ປົກກະຕິໃນເວລາບໍ່ເຮັດວຽກ)
2. ນຳສະເໜີບັດທີ່ຖືກຕ້ອງ – ລີເລຄວນຄລິກ ແລະ LED ປ່ຽນສະຖານະ
3. ວັດແທກຄວາມຕໍ່ເນື່ອງໃນທົ່ວ N/O relay terminals (ຄວນປິດສໍາລັບເວລາຖືໂຄງການ)
4. ນຳສະເໜີບັດທີ່ບໍ່ຖືກຕ້ອງ – ລີເລຈະຕ້ອງບໍ່ເປີດໃຊ້ງານ
5. ເປີດໃຊ້ການປ້ອນຂໍ້ມູນ REX – ປະຕູຕ້ອງປົດລັອກໂດຍບໍ່ມີຂໍ້ມູນປະຈໍາຕົວ
6. ເປີດ​ຝາ​ປິດ – ຜົນ​ຜະ​ລິດ tamper ຕ້ອງ​ໄດ້​ປ່ຽນ​ສະ​ຖາ​ນະ
7. ຈຳລອງການປ້ອນຂໍ້ມູນສັນຍານເຕືອນໄຟ – ຣີເລທີ່ປອດໄພທັງໝົດຈະຕ້ອງໝົດພະລັງງານ

ເງື່ອນໄຂຜ່ານ/ລົ້ມເຫລວ

ການອ້າງອີງຂໍ້ມູນສະເພາະ

ຮັກສາບລັອກນີ້ໄວ້ສໍາລັບການຈັດຊື້ແລະການອ້າງອີງດ້ານວິສະວະກໍາ.

ການຄວບຄຸມການເຂົ້າເຖິງ PCBA – ເກຣດການຄ້າ

• Input: 9-24V DC, 60mA standby
• ການໂຕ້ຕອບຕົວອ່ານ: Wiegand 26/34-bit ຫຼື OSDP (RS-485)
• ຄວາມອາດສາມາດຂອງຜູ້ໃຊ້: 1,000 (ມາດຕະຖານ) / 10,000 (ຂະຫຍາຍ)
• ບັນທຶກເຫດການ: 10,000 ເຫດການ
• Relay: Lock (5A) + Aux (2A)
• ວັດສະດຸປ້ອນ: ເຊັນເຊີປະຕູ, REX, ໄຟ interlock
• ອຸນຫະພູມໃຊ້ງານ: -20°C ຫາ +65°C

• ຄວາມປອດໄພ: AES-128, watchdog, ກວດຈັບ tamper
