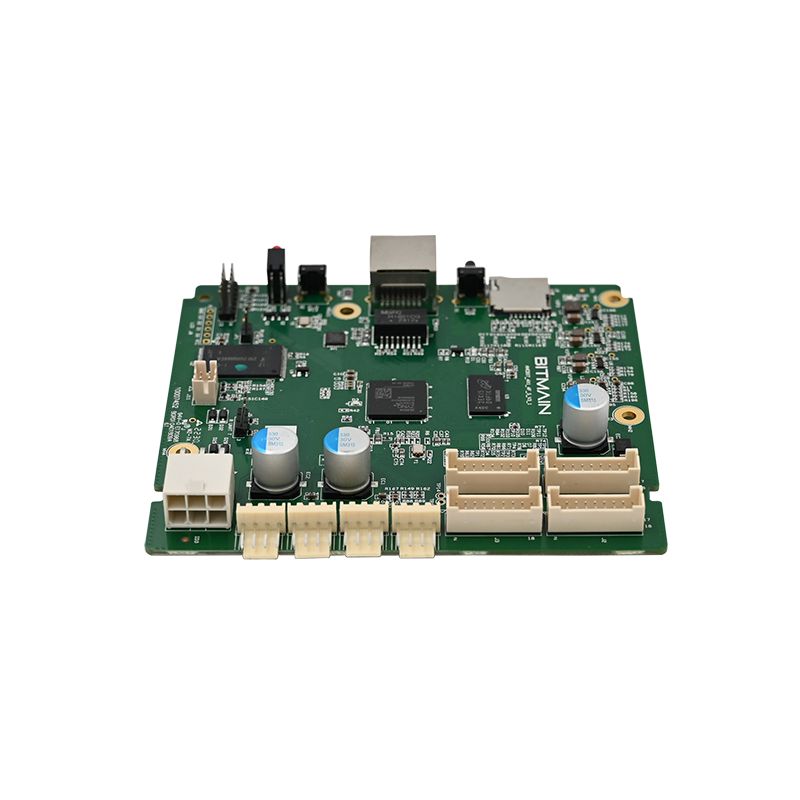

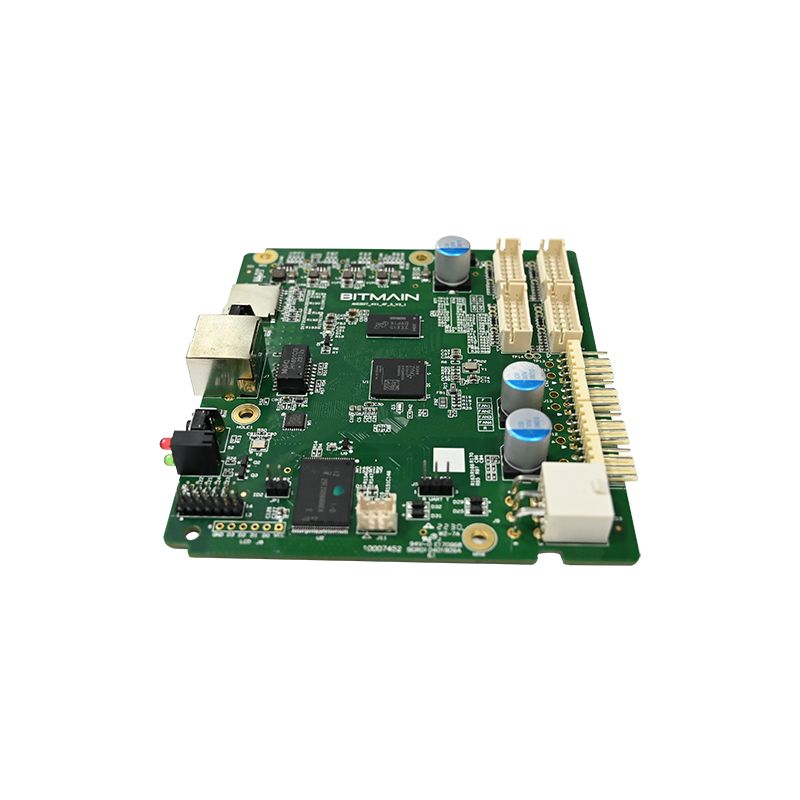

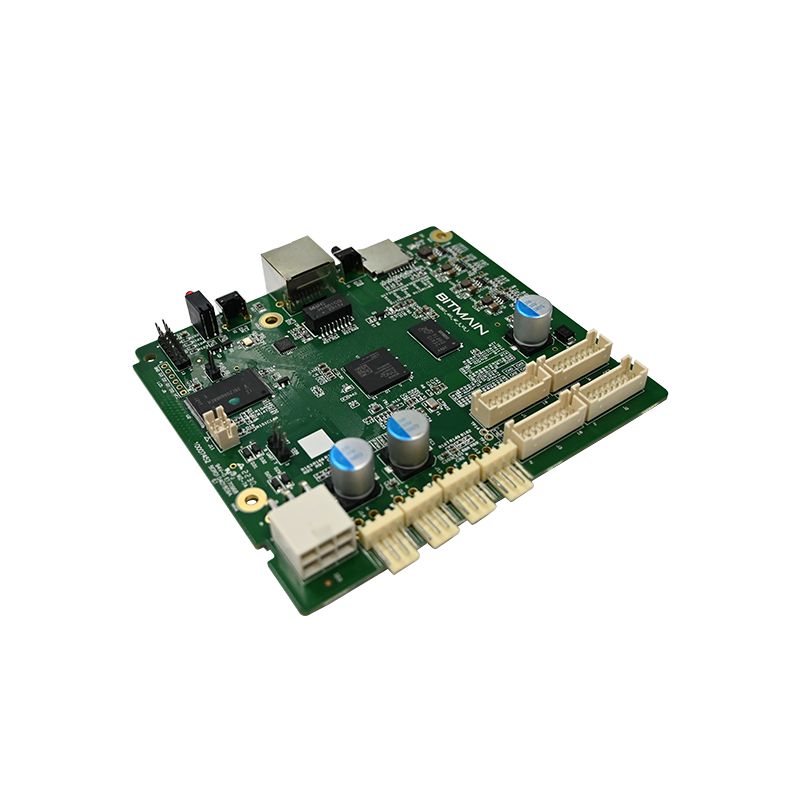

ເຊັນເຊີກວດຈັບການເຄື່ອນໄຫວ PCBA

Motion Sensor PCBA ແມ່ນຫຍັງ?

ເຊັນເຊີກວດຈັບການເຄື່ອນໄຫວ PCBA ແມ່ນແຜ່ນວົງຈອນພິມທີ່ອອກແບບມາໂດຍສະເພາະເພື່ອກວດຫາການເຄື່ອນໄຫວໂດຍໃຊ້ອິນຟາເຣດ, ໄມໂຄເວຟ, ຫຼືເຄື່ອງສົ່ງສັນຍານ ultrasonic. ບໍ່ເຫມືອນກັບ PCBA ທີ່ມີຈຸດປະສົງທົ່ວໄປ, ກະດານເຊັນເຊີການເຄື່ອນໄຫວຮຽກຮ້ອງໃຫ້ມີການໃຊ້ພະລັງງານຕ່ໍາ, ການຕອບສະຫນອງໄວຈາກການນອນຫລັບ, ແລະການກັ່ນຕອງສຽງເພື່ອຫຼີກເວັ້ນການກະຕຸ້ນທີ່ບໍ່ຖືກຕ້ອງ.

ວິສະວະກອນເລືອກເຊັນເຊີ PCBA ການເຄື່ອນໄຫວໂດຍອີງໃສ່ສາມຕົວກໍານົດການ: ໄລຍະການກວດພົບ, ປະເພດສັນຍານອອກ, ແລະປະຈຸບັນປະຕິບັດງານ. ການເລືອກທີ່ບໍ່ຖືກຕ້ອງເຮັດໃຫ້ສັນຍານເຕືອນທີ່ບໍ່ຖືກຕ້ອງເລື້ອຍໆຫຼືການກວດພົບທີ່ພາດໂອກາດ.

ອົງປະກອບຫຼັກຂອງເຊັນເຊີກວດຈັບການເຄື່ອນໄຫວ PCBA

ເຊັນເຊີກວດຈັບການເຄື່ອນໄຫວ PCBA ແຕ່ລະປະກອບດ້ວຍຫ້າຕັນທີ່ເປັນປະໂຫຍດເຫຼົ່ານີ້:

· ອົງປະກອບຂອງເຊັນເຊີ – PIR (pyroelectric), ໄມໂຄເວຟ Doppler, ຫຼືເຄື່ອງປ່ຽນ ultrasonic

· ອະນາລັອກດ້ານໜ້າ – ເຄື່ອງຂະຫຍາຍສຽງທີ່ໃຊ້ໄດ້ກັບຕົວກອງ bandpass

· ຕົວປຽບທຽບ – ເຄື່ອງກວດຈັບເກນທີ່ມີ hysteresis

· ເຫດຜົນການກຳນົດເວລາ – ເວລາຄ້າງໄວ້ທີ່ສາມາດປັບໄດ້ ແລະໄລຍະເວລາການລັອກອອກ

· ຂັ້ນ​ຕອນ​ການ​ສົ່ງ​ອອກ – Relay, transistor, ຫຼື​ສັນ​ຍານ​ລະ​ດັບ logic

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ຕົວກໍານົດການດ້ານວິຊາການລາຍລະອຽດຂອງເຊັນເຊີການເຄື່ອນໄຫວນີ້ PCBA

ຂໍ້ມູນຈໍາເພາະດັ່ງຕໍ່ໄປນີ້ເປັນຕົວແທນຂອງເຊັນເຊີການເຄື່ອນໄຫວປະສິດທິພາບສູງປົກກະຕິ PCBA ທີ່ໃຊ້ໃນຜະລິດຕະພັນຄວາມປອດໄພທາງດ້ານການຄ້າແລະທີ່ຢູ່ອາໄສ.

ຄຸນລັກສະນະທາງໄຟຟ້າ

ປະສິດທິພາບການຊອກຄົ້ນຫາ

ຂໍ້ມູນສະເພາະທາງກາຍຍະພາບ ແລະສິ່ງແວດລ້ອມ

· ຂະໜາດກະດານ – 32mm x 28mm (ມາດຕະຖານ) ຫຼືແບບກຳນົດເອງ

· ຮູສຽບ – ມີເສັ້ນຜ່າສູນກາງ 3 ມມ ສອງຮູ, 25 ມມ ກາງຫາກາງ

· ອຸນຫະພູມການເຮັດວຽກ – -20°C ຫາ +70°C

· ອຸນຫະພູມການເກັບຮັກສາ – -40°C ຫາ +85°C

· ຄວາມທົນທານຕໍ່ຄວາມຊຸ່ມຊື້ນ – 95% RH ບໍ່ condensing

· ການເຄືອບທີ່ສອດຄ່ອງ – ເປັນທາງເລືອກ (ສໍາລັບການນໍາໃຊ້ກາງແຈ້ງ ຫຼື ຊຸ່ມ)

ການ​ຕັ້ງ​ຄ່າ​ປັບ​ໄດ້ (ສະ​ຫຼັບ DIP ຫຼື Jumper​)

ການອອກແບບເຊັນເຊີ PCBA ການເຄື່ອນໄຫວສ່ວນໃຫຍ່ປະກອບມີຕົວກໍານົດການທີ່ຜູ້ໃຊ້ສາມາດກໍານົດໄດ້:

ເຊັນເຊີການເຄື່ອນໄຫວນີ້ PCBA ປຽບທຽບກັບການອອກແບບທີ່ແຂ່ງຂັນກັນແນວໃດ

ບໍ່ແມ່ນທຸກແຜ່ນເຊັນເຊີ PCBA ເຮັດວຽກເທົ່າທຽມກັນໃນສະພາບຕົວຈິງ. ຕາຕະລາງຂ້າງລຸ່ມນີ້ສະແດງໃຫ້ເຫັນຄວາມແຕກຕ່າງທີ່ສໍາຄັນ.

Motion Sensor PCBA FAQ – ຄໍາຕອບດ້ານວິສະວະກໍາ

ສາມຄໍາຖາມເຫຼົ່ານີ້ຖືກຖາມທຸກໆອາທິດໂດຍວິສະວະກອນຮາດແວ, ຜູ້ປະສົມປະສານ, ແລະຜູ້ຊ່ຽວຊານດ້ານການຈັດຊື້ທີ່ປະເມີນການແກ້ໄຂຂອງເຊັນເຊີ PCBA.

ຄໍາຖາມ 1: ຄວາມແຕກຕ່າງລະຫວ່າງການອອກແບບ PIR, ໄມໂຄເວຟ, ແລະເຊັນເຊີການເຄື່ອນໄຫວສອງເທກໂນໂລຍີ PCBA - ແລະຂ້ອຍຄວນເລືອກອັນໃດ?

ຄຳຕອບ: ເຊັນເຊີກວດຈັບການເຄື່ອນໄຫວ PIR (passive infrared) PCBA ກວດພົບການປ່ຽນແປງຂອງລັງສີອິນຟາເຣດຈາກຮ່າງກາຍເຄື່ອນທີ່. ມັນໃຊ້ພະລັງງານຕໍ່າຫຼາຍ (15-30µA ສະແຕນບາຍ) ແຕ່ມີຄວາມອ່ອນໄຫວຕໍ່ກັບການຫຼຸດລະດັບອຸນຫະພູມ ແລະສາມາດເຮັດໃຫ້ເກີດຄວາມຜິດພາດຈາກຊ່ອງລະບາຍ HVAC ຫຼືແສງແດດ. ເຊັນເຊີການເຄື່ອນໄຫວໄມໂຄເວຟ PCBA ປ່ອຍ RF ພະລັງງານຕໍ່າ (ໂດຍປົກກະຕິ 5.8GHz ຫຼື 10.525GHz) ແລະວັດແທກ Doppler shift. ມັນກວດພົບໂດຍຜ່ານການຫຸ້ມຫໍ່ພາດສະຕິກແລະບໍ່ສົນໃຈອຸນຫະພູມ, ແຕ່ບໍລິໂພກກະແສໄຟຟ້າທີ່ສູງຂຶ້ນ (15-25mA) ແລະສາມາດເຈາະຝາ, ເຊິ່ງກໍ່ໃຫ້ເກີດການກວດພົບທີ່ບໍ່ຖືກຕ້ອງຈາກຫ້ອງທີ່ຢູ່ໃກ້ຄຽງ. ເຊັນເຊີກວດຈັບການເຄື່ອນໄຫວແບບເທກໂນໂລຍີຄູ່ PCBA ມີທັງເຊັນເຊີ PIR ແລະໄມໂຄເວຟ, ແລະກະຕຸ້ນພຽງແຕ່ເມື່ອທັງສອງກວດພົບການເຄື່ອນໄຫວ. ນີ້ກໍາຈັດສັນຍານເຕືອນທີ່ບໍ່ຖືກຕ້ອງເກືອບທັງຫມົດແຕ່ເພີ່ມຄ່າໃຊ້ຈ່າຍແລະປະຈຸບັນ standby (2-5mA). ຄູ່ມືການເລືອກ: ສໍາລັບໄຟກາງແຈ້ງທີ່ໃຊ້ຫມໍ້ໄຟ, ເລືອກ PIR ເທົ່ານັ້ນ. ສໍາລັບການກວດຫາການມີຄົນຢູ່ໃນເຮືອນບ່ອນທີ່ຕົວກະຕຸ້ນທີ່ບໍ່ຖືກຕ້ອງແມ່ນບໍ່ສາມາດຍອມຮັບໄດ້, ເລືອກສອງເທກໂນໂລຍີ. ສຳລັບປະຕູອັດຕະໂນມັດທີ່ຄວາມໄວສຳຄັນກວ່າການໃຊ້ພະລັງງານ, ໃຫ້ເລືອກໃຊ້ໄມໂຄເວຟເທົ່ານັ້ນ. ເຊັນເຊີຄວາມປອດໄພທາງການຄ້າສ່ວນໃຫຍ່ອອກແບບ PCBA ໃຊ້ PIR ທີ່ມີການກັ່ນຕອງສັນຍານແບບພິເສດເປັນຄວາມສົມດຸນຂອງຄ່າໃຊ້ຈ່າຍ, ພະລັງງານ, ແລະຄວາມຫນ້າເຊື່ອຖືທີ່ດີທີ່ສຸດ.

ຄໍາຖາມທີ 2: ຂ້ອຍຈະປັບໄລຍະການກວດພົບ ແລະຖືເວລາຢູ່ໃນເຊັນເຊີ PCBA ການເຄື່ອນໄຫວນີ້ໄດ້ແນວໃດ, ແລະສາມາດປ່ຽນການຕັ້ງຄ່າເຫຼົ່ານີ້ໄດ້ໂດຍບໍ່ຕ້ອງຖອດກະດານອອກຈາກບ່ອນຫຸ້ມຂອງມັນບໍ?

ຄໍາຕອບ: ເຊັນເຊີກວດຈັບການເຄື່ອນໄຫວນີ້ PCBA ໃຫ້ສາມວິທີການປັບ. ທຳອິດ, ເຄື່ອງວັດແທກ potentiometers ເທິງເຮືອ: ອັນໜຶ່ງທີ່ມີປ້າຍກຳກັບ “SENS” (ຄວາມອ່ອນໄຫວ) ປັບລະດັບການຊອກຄົ້ນຫາຈາກ 3 ແມັດ (ກົງກັນກັບເຂັມໂມງ) ຫາ 12 ແມັດ (ຕາມເຂັມໂມງເຕັມ). ວິນາທີທີ່ມີປ້າຍກຳກັບ “TIME” ປັບເວລາຄ້າງໄວ້ຈາກ 5 ວິນາທີຫາ 10 ນາທີ. ອັນທີສອງ, ສະຫຼັບ DIP: ກະດານສ່ວນໃຫຍ່ປະກອບມີສະຫຼັບ 4 ຕໍາແຫນ່ງສໍາລັບການຕັ້ງຄ່າຫຍາບຂອງເວລາຖື, ຂອບເຂດແສງສະຫວ່າງ, ແລະຂົ້ວຜົນຜະລິດ. ອັນທີສາມ, ສໍາລັບການປັບຫ່າງໄກສອກຫຼີກ, ບາງການອອກແບບເຊັນເຊີ PCBA ການເຄື່ອນໄຫວປະກອບມີການປ້ອນຂໍ້ມູນດິຈິຕອນທີ່ຍອມຮັບ potentiometers ພາຍນອກຫຼືສັນຍານການຄວບຄຸມ 0-10V. ສໍາລັບການປັບຕົວໂດຍບໍ່ມີການເປີດປິດ, ໃຫ້ລະບຸເຊັນເຊີການເຄື່ອນໄຫວ PCBA ທີ່ມີເຄື່ອງຮັບການຄວບຄຸມໄລຍະໄກ (38kHz IR ຫຼື 433MHz RF) - ນີ້ເພີ່ມປະມານ $1.50 ກັບຄ່າໃຊ້ຈ່າຍ BOM. ໂດຍບໍ່ມີການປັບໄລຍະໄກ, ທ່ານຕ້ອງເປີດຝາປິດແລະໃຊ້ screwdriver ຂະຫນາດນ້ອຍເພື່ອຫັນ potentiometers. ປັບຄວາມອ່ອນໄຫວສະເໝີຫຼັງຈາກການຕິດຢູ່ບ່ອນສຸດທ້າຍຂອງມັນ, ເພາະວ່າຝາອ້ອມຂ້າງ ແລະວັດສະດຸພື້ນເຮືອນມີຜົນຕໍ່ໄລຍະການກວດພົບ. ເລີ່ມຕົ້ນດ້ວຍຄວາມອ່ອນໄຫວຢູ່ທີ່ 50% ແລະເພີ່ມຂຶ້ນພຽງແຕ່ຖ້າມີຊ່ອງຫວ່າງການຄຸ້ມຄອງ.

ຄໍາຖາມທີ 3: ອັດຕາການກະຕຸ້ນທີ່ບໍ່ຖືກຕ້ອງປົກກະຕິສໍາລັບເຊັນເຊີ PCBA ການເຄື່ອນໄຫວນີ້ແມ່ນຫຍັງ, ແລະການຊົດເຊີຍອຸນຫະພູມຫຼຸດຜ່ອນສັນຍານເຕືອນທີ່ບໍ່ຖືກຕ້ອງແນວໃດ?

ຄໍາຕອບ: ໃນແອັບພລິເຄຊັນທີ່ຕິດຕັ້ງຢ່າງຖືກຕ້ອງ (ບໍ່ມີແສງແດດໂດຍກົງຢູ່ໃນເລນ, ບໍ່ມີຊ່ອງລະບາຍຄວາມຮ້ອນພາຍໃນ 2 ແມັດ, ບໍ່ມີປ່ອງຢ້ຽມແກ້ວຂະຫນາດໃຫຍ່ສະທ້ອນການສັນຈອນເຄື່ອນທີ່), ເຊັນເຊີ PCBA ການເຄື່ອນໄຫວນີ້ບັນລຸອັດຕາການກະຕຸ້ນທີ່ບໍ່ຖືກຕ້ອງຂອງເຫດການຫນ້ອຍກວ່າຫນຶ່ງເຫດການຕໍ່ 200 ການກວດພົບ. ໂດຍບໍ່ມີການຊົດເຊີຍອຸນຫະພູມ, ເຊັນເຊີ PIR motion PCBA ສາມາດເຮັດໃຫ້ເກີດຄວາມຜິດພາດໃນເວລາທີ່ອຸນຫະພູມສະພາບແວດລ້ອມໃກ້ກັບອຸນຫະພູມຜິວຫນັງຂອງມະນຸດ (ປະມານ 37 ° C ຫຼື 98 ° F). ຢູ່​ທີ່​ອຸນ​ຫະ​ພູມ​ຫ້ອງ 30°C​, ອັດ​ຕາ​ສ່ວນ​ສັນ​ຍານ​ຕໍ່​ສຽງ​ດັງ​ຫຼຸດ​ລົງ 60​% ເມື່ອ​ທຽບ​ໃສ່​ກັບ 20°C​. ເຊັນເຊີ PCBA ການເຄື່ອນໄຫວນີ້ປະກອບມີເຄື່ອງຄວບຄຸມອຸນຫະພູມເທິງເຮືອທີ່ເຊື່ອມຕໍ່ກັບວົງຈອນການຊົດເຊີຍທີ່ເພີ່ມຂຶ້ນ 2.5% ສໍາລັບທຸກໆ 1 ° C ເພີ່ມຂຶ້ນສູງກວ່າ 25 ° C. ຢູ່ທີ່ 35°C, ເພີ່ມຂຶ້ນ 25% ສູງກວ່າຢູ່ທີ່ 25°C, ຟື້ນຟູຄວາມອ່ອນໄຫວໃນການກວດສອບ. ການຊົດເຊີຍຍັງຊ່ວຍຫຼຸດຜ່ອນການໄດ້ຮັບໃນອຸນຫະພູມຕ່ໍາ (ຕ່ໍາກວ່າ 10 ° C) ເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດຜົນກະທົບຕໍ່ຄວາມເຢັນ. ຂໍ້ມູນພາກສະຫນາມຈາກການຕິດຕັ້ງເຊັນເຊີ PCBA ການເຄື່ອນໄຫວໃນສະພາບອາກາດຕາເວັນອອກກາງ (ອຸນຫະພູມກາງແຈ້ງເຖິງ 45 ° C) ສະແດງໃຫ້ເຫັນການຫຼຸດຜ່ອນການເຕືອນໄພລົບກວນ 78% ເມື່ອການຊົດເຊີຍອຸນຫະພູມຖືກເປີດໃຊ້ທຽບກັບຄົນພິການ. ເປີດໃຊ້ການຊົດເຊີຍສໍາລັບພື້ນທີ່ກາງແຈ້ງ ຫຼືໃນຮົ່ມທີ່ບໍ່ມີເງື່ອນໄຂສະເໝີ.

ການຕິດຕັ້ງການປະຕິບັດທີ່ດີທີ່ສຸດສໍາລັບ Motion Sensor PCBA

ເຖິງແມ່ນວ່າເຊັນເຊີການເຄື່ອນໄຫວທີ່ດີທີ່ສຸດ PCBA ເຮັດວຽກບໍ່ດີຖ້າຕິດຕັ້ງບໍ່ຖືກຕ້ອງ. ປະຕິບັດຕາມຄໍາແນະນໍາເຫຼົ່ານີ້.

ຄວາມສູງຂອງການຕິດຕັ້ງແລະຕໍາແຫນ່ງ

· ຄວາມສູງທີ່ແນະນຳ – 1.8 ຫາ 2.2 ແມັດ (ລະດັບບ່າຫາຫົວ)

· ຕ່ຳກວ່າ 1.5 ແມັດ – ການເຄື່ອນໄຫວຂອງລຳຕົວຂາດ, ກວດພົບສັດລ້ຽງເທົ່ານັ້ນ

· ສູງກວ່າ 2.5 ແມັດ – ການປົກຄຸມພື້ນດິນຫຼຸດລົງ, ສ້າງເຂດຕາຍໂດຍກົງຢູ່ດ້ານລຸ່ມ

ຫຼີກ​ລ້ຽງ​ແຫຼ່ງ​ຜົນ​ກະ​ທົບ​ທີ່​ບໍ່​ຖືກ​ຕ້ອງ​ເຫຼົ່າ​ນີ້​

ຂໍ້ແນະນຳສາຍໄຟ

· ໃຊ້ຄູ່ບິດເພື່ອໃຫ້ສັນຍານອອກໄດ້ດົນກວ່າ 10 ແມັດ

· ຮັກສາສາຍໄຟ AC ຢູ່ຫ່າງຈາກເຊັນເຊີ PCBA ເຄື່ອນໄຫວຢ່າງໜ້ອຍ 30 ຊມ

· ເພີ່ມຕົວເກັບປະຈຸ 100nF ໃນທົ່ວການປ້ອນຂໍ້ມູນພະລັງງານ ຖ້າປ່ຽນການໂຫຼດທີ່ມີສຽງດັງ (ຣີເລ, ຄອນແທກ)

ການທົດສອບເຊັນເຊີການເຄື່ອນໄຫວຂອງທ່ານ PCBA ກ່ອນທີ່ຈະຕິດຕັ້ງ

ການທົດສອບ bench ຈັບໄດ້ 90% ຂອງຄວາມຜິດພາດການຕິດຕັ້ງ. ປະຕິບັດຕາມລໍາດັບນີ້.

ຂັ້ນຕອນການທົດສອບ Bench

1. ໃຊ້ພະລັງງານແລ້ວລໍຖ້າ 60 ວິນາທີເພື່ອອຸ່ນເຄື່ອງ

2. ຢືນຢັນວ່າໄຟ LED ຈະກະພິບປະມານໜຶ່ງຄັ້ງໃນທຸກໆ 10 ວິນາທີ (ສະແດງການສະແຕນບາຍ)

3. ຍ່າງຂ້າມທົ່ງນາໃນໄລຍະທາງ 3 ແມັດ

4. ກວດ​ສອບ​ການ​ເປີດ LED ແລະ​ສະ​ພາບ​ການ​ປ່ຽນ​ແປງ​ຜົນ​ຜະ​ລິດ

5. ໝາຍເວລາຈົນກວ່າໄຟ LED ຈະປິດ (ຄວນກົງກັບການຕັ້ງຄ່າເວລາຖື)

6. ເຮັດຊ້ຳດ້ວຍການເລື່ອນຊ້າ (0.2 m/s) ແລະແລ່ນໄວ (2 m/s)

ຄວາມລົ້ມເຫຼວແລະສາເຫດ

ສະຫຼຸບ - ການອ້າງອີງຂໍ້ມູນສະເພາະ

ສໍາລັບການອ້າງອິງໄວ, ໃຫ້ເກັບຂໍ້ມູນສະເພາະນີ້ໄວ້ໃນລະຫວ່າງການອອກແບບ ແລະການຈັດຊື້.

ເຊັນເຊີການເຄື່ອນໄຫວ PCBA – ການຕັ້ງຄ່າເລີ່ມຕົ້ນ

· ແຮງດັນ: 5-24V DC

· ກະແສສະແຕນບາຍ: 20µA ປົກກະຕິ

· ໄລຍະການກວດພົບ: 8-12 ແມັດ

· ມຸມກວດຫາ: 120 ອົງສາ

· ເວລາຖື: ສາມາດປັບໄດ້ 5ວິ ຫາ 10 ນາທີ

· Output: Relay (10A) ຫຼື transistor (100mA)

· ອຸນຫະພູມໃຊ້ງານ: -20°C ຫາ +70°C

· ການຢັ້ງຢືນ: ສອດຄ່ອງກັບມາດຕະຖານ ISO9001 ແລະ RoHS
