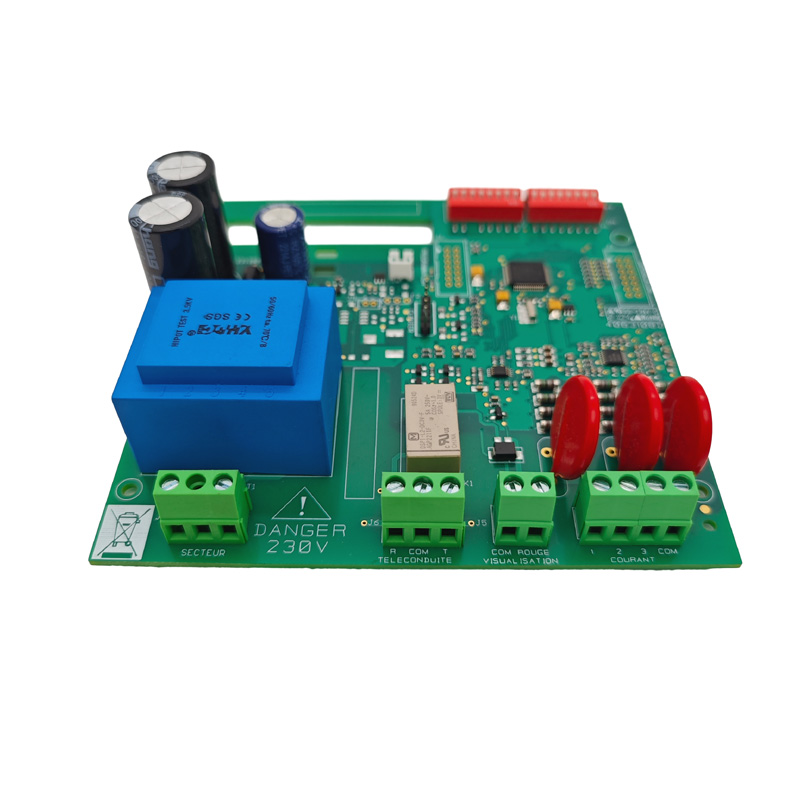

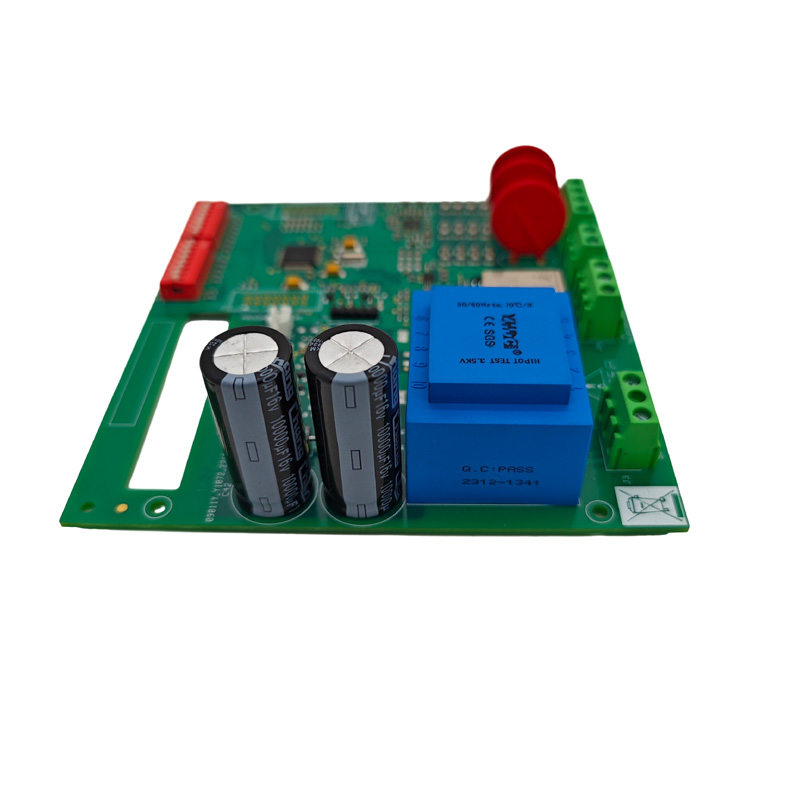

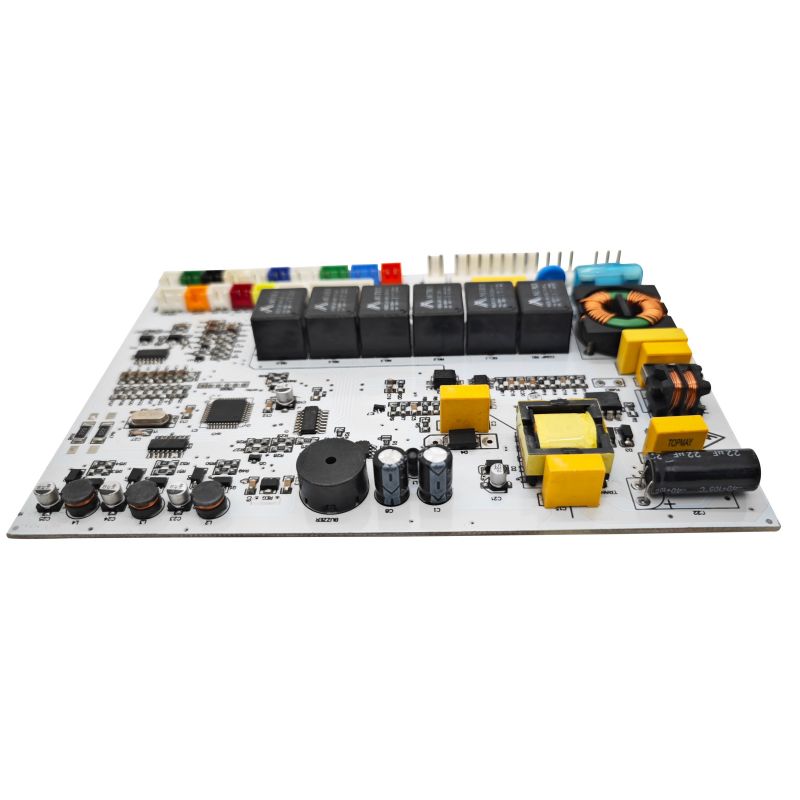

ການຫາປາ Sonar PCBA

ລະບົບ Sonar ການຫາປາ (ເຄື່ອງຊອກຫາປາ) ແມ່ນອົງປະກອບເອເລັກໂຕຣນິກຫຼັກໃນອຸປະກອນກວດຫາທາງທະເລ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການຫາປາທີ່ພັກຜ່ອນ, ການຫາປາການຄ້າ, ແລະການສໍາຫຼວດໃຕ້ນ້ໍາ. ໃນຖານະເປັນຜູ້ໃຫ້ບໍລິການດ້ານການຜະລິດ PCBA ມືອາຊີບ, ພວກເຮົາສະເຫນີການແກ້ໄຂແບບຢຸດດຽວຕັ້ງແຕ່ການອອກແບບຈົນເຖິງການປະກອບຜະລິດຕະພັນສໍາເລັດຮູບ, ຮັບປະກັນການດໍາເນີນງານທີ່ຫນ້າເຊື່ອຖືໃນສະພາບແວດລ້ອມທະເລທີ່ຮຸນແຮງທີ່ມີລັກສະນະໂດຍການສີດເກືອ, ຄວາມຊຸ່ມຊື່ນສູງ, ແລະການເຫນັງຕີງຂອງອຸນຫະພູມທີ່ຮຸນແຮງ.

ສອງສະພາປະກອບຫຼັກຂອງການຫາປາ Sonar PCBA

ລະບົບ sonar ປະກອບດ້ວຍສອງສະພາແຫ່ງເອເລັກໂຕຣນິກ, ແຕ່ລະຄົນມີຄວາມຕ້ອງການ PCBA ທີ່ແຕກຕ່າງກັນຢ່າງຈະແຈ້ງ:

ຈໍສະແດງຜົນ / ໂປເຊດເຊີ PCBA

• ການປະມວນຜົນສັນຍານ Sonar – ການປ່ຽນສຽງສະທ້ອນກັບຄືນເປັນຮູບພາບດິຈິຕອນ

• ການ​ເຊື່ອມ​ໂຍງ​ການ​ນໍາ​ທາງ GPS – ລວມ​ຂໍ້​ມູນ​ຕໍາ​ແຫນ່ງ​ທີ່​ມີ​ການ​ອ່ານ sonar​

• ຈໍສະແດງຜົນການຂັບລົດ – ຄວບຄຸມຜົນອອກຂອງຈໍ LCD ຫຼື touchscreen

• ການ​ໂຕ້​ຕອບ​ຂອງ​ການ​ໂຕ້​ຕອບ​ຜູ້​ໃຊ້ – ປຸ່ມ​ການ​ອ່ານ​ຫຼື​ສໍາ​ພັດ​ການ​ປ້ອນ​ຂໍ້​ມູນ​

Transducer PCBA

1. ການຜະລິດກໍາມະຈອນ – ການສ້າງແຮງດັນສູງລະເບີດ (± 40V ຫາ ± 100V) ທີ່ຄວາມຖີ່ sonar

2. ການຮັບສຽງສະທ້ອນ – ການຂະຫຍາຍ ແລະປັບສັນຍານກັບຄືນທີ່ອ່ອນເພຍ (ໄລຍະ microvolt)

3. Transmit/receive switching – ສະ​ຫຼັບ​ລະ​ຫວ່າງ​ຮູບ​ແບບ​ການ​ສົ່ງ​ແລະ​ຮັບ​ຢ່າງ​ວ່ອງ​ໄວ​

4. ການຈັບຄູ່ impedance – ການຈັບຄູ່ສາຍເຄເບີນ ແລະ ລັກສະນະ transducer

ທ່າອ່ຽງການຜະລິດທີ່ທັນສະໄຫມ: ເຄື່ອງສົ່ງສັນຍານການຫາປາລະດັບສູງໃນປັດຈຸບັນໃຊ້ເຕັກໂນໂລຢີ SMT, ດ້ວຍເຄື່ອງເອົາແລະສະຖານທີ່ຕິດຕັ້ງອົງປະກອບ piezoelectric ໂດຍກົງໃສ່ PCBA, ທົດແທນການຈັດຕໍາແຫນ່ງຄູ່ມືຂອງໄປເຊຍກັນເຊລາມິກສໍາລັບຄວາມຖືກຕ້ອງທີ່ປັບປຸງແລະຄ່າໃຊ້ຈ່າຍທີ່ຫຼຸດລົງ.

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ

ການຕັ້ງຄ່າທີ່ມີຢູ່

• ຄວາມຖີ່ດຽວ, ລໍາດ່ຽວ: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• ຄວາມຖີ່ຄູ່, ລຳແສງດ່ຽວ: 38/200 kHz ຫຼື 50/200 kHz (ທຳມະດາສຳລັບການຫາປາ)

• ພະລັງງານສູງ: 4 kW ການຕັ້ງຄ່າການຄ້ານ້ໍາເລິກ

ຂໍ້ມູນຈໍາເພາະ PCBA

ຫົກການພິຈາລະນາການອອກແບບທີ່ສໍາຄັນ

1. ຄວາມສົມບູນຂອງສັນຍານ – ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການກວດຫາ

ຄວາມຖີ່ Sonar ຕັ້ງແຕ່ 50 kHz ເຖິງ 900 kHz. ການຈັດວາງ PCBA ມີຜົນກະທົບໂດຍກົງຕໍ່ໄລຍະການກວດຫາ ແລະຄວາມຖືກຕ້ອງ:

• ຮ່ອງຮອຍທີ່ຄວບຄຸມດ້ວຍ impedance: 50Ω ຫຼື 75Ω ປົກກະຕິສໍາລັບສາຍ transducer

• ຄວາມຍາວຕາມຮອຍທີ່ກົງກັນ: ສໍາລັບຕົວປ່ຽນອາເຣແບບໄລຍະ, ຮ່ອງຮອຍອົງປະກອບທັງໝົດຕ້ອງມີຄວາມຍາວໄຟຟ້າຄືກັນ.

• ແຫວນກອງ: ອ້ອມຮອບອິນພຸດອະນາລັອກທີ່ລະອຽດອ່ອນດ້ວຍຮ່ອງຮອຍທີ່ມີພື້ນດິນເພື່ອປະຕິເສດສຽງລົບກວນ

• ພື້ນຖານອະນາລັອກ/ດິຈິຕອລແຍກຕ່າງຫາກ: ເຊື່ອມຕໍ່ຢູ່ຈຸດດາວດຽວໃກ້ກັບປ້ຳພະລັງງານ

2. ການປົກປ້ອງຄວາມຊຸ່ມຊື່ນ – ປັດໄຈຄວາມຫນ້າເຊື່ອຖືອັນດັບ 1

ສະພາບແວດລ້ອມທາງທະເລເຮັດໃຫ້ PCBAs ມີການສີດເກືອ, ການຂົ້ນ, ແລະການແຊ່ນ້ໍາໂດຍກົງ. ການເຄືອບ Conformal ແມ່ນບໍ່ສາມາດຕໍ່ລອງໄດ້:

ເປົ້າໝາຍການຈັດອັນດັບ IP:

• ໜ່ວຍສະແດງຜົນ: ຕ່ຳສຸດ IP65 (ກັນຝຸ່ນ, ກັນນໍ້າ, ກັນນໍ້າ)

• ການປະກອບ transducer: IP68 ຕໍາ່ສຸດທີ່ (immersion-proof ເຖິງ 1m+)

3. ການສົ່ງ/ຮັບ (T/R) ສະຫຼັບ – ການປົກປ້ອງຕົວຮັບທີ່ລະອຽດອ່ອນ

transducer sonar ບໍ່ສາມາດສົ່ງແລະຮັບໃນເວລາດຽວກັນ. PCBA ຕ້ອງປະກອບມີສະວິດ T/R ທີ່ປົກປ້ອງເຄື່ອງຂະຫຍາຍສຽງລົບກວນຕໍ່າ (LNA) ທີ່ລະອຽດອ່ອນຈາກການສົ່ງສັນຍານແຮງດັນສູງ:

• ການປົກປ້ອງສາມຊັ້ນ: ວົງຈອນ Chopper + ການຍຶດແຮງດັນ + ການຕໍ່ຕ້ານຊຸດ

• ເວລາຕອບສະຫນອງ: <10μs (ຄວາມເລິກ 1ft ໃນນ້ໍາຕື້ນ = 2μs ໄປຕະຫຼອດ)

• ລະດັບການປົກປ້ອງຜູ້ຮັບ: ລອດສູງສຸດ ± 100V ດ້ວຍການປ້ອນຂໍ້ມູນ ±5V

4. ການອອກແບບເຄື່ອງຂະຫຍາຍສຽງ

ເພີ່ມສັນຍານລະດັບຕາມເຫດຜົນຂອງ MCU (5V) ເປັນແຮງດັນທີ່ຕ້ອງການເພື່ອຂັບ transducer:

5. ລະບົບຕ່ອງໂສ້ຜູ້ຮັບ – ການຂະຫຍາຍ ແລະການກັ່ນຕອງ

ສຽງສະທ້ອນກັບຄືນແມ່ນອ່ອນແອທີ່ສຸດ (millivolts ຫຼື microvolts). ລະບົບຕ່ອງໂສ້ເຄື່ອງຮັບຮຽກຮ້ອງໃຫ້ມີການຮັບສູງທີ່ມີສຽງຕ່ໍາ:

6. ການອອກແບບການສະຫນອງພະລັງງານ

ສ້າງສາຍແຮງດັນທີ່ສະອາດຫຼາຍອັນຈາກການປ້ອນຫມໍ້ໄຟທະເລ 12V ອັນດຽວ:

ຄໍາແນະນໍາ: ໃຊ້ຕົວຄວບຄຸມການສະຫຼັບແຍກຕ່າງຫາກສໍາລັບລາງລົດໄຟດິຈິຕອນແລະອະນາລັອກ. ໃຊ້ LDOs ຫຼັງຈາກປ່ຽນຕົວແປງສັນຍານສໍາລັບພະລັງງານທີ່ສະອາດທີ່ສຸດກັບຕ່ອງໂສ້ເຄື່ອງຮັບ.

ກົດລະບຽບຄວາມຫນ້າເຊື່ອຖືຂອງໂຄງຮ່າງ PCBA

ຄູ່ມືການເລືອກວັດສະດຸ

ຄວາມຕ້ອງການການທົດສອບການຜະລິດ

ຄຸນສົມບັດດ້ານສິ່ງແວດລ້ອມ (ມາດຕະຖານຜະລິດຕະພັນການຄ້າ)

FAQs

Q1: Rigid FR4 ຫຼື PCB ທີ່ມີຄວາມຍືດຫຍຸ່ນສໍາລັບການປະກອບ transducer?

ທັງສອງແມ່ນເປັນໄປໄດ້; ທາງເລືອກມີຜົນກະທົບຕໍ່ການປະຕິບັດແລະຄວາມຫນ້າເຊື່ອຖື:

• Rigid FR4: ດີທີ່ສຸດສຳລັບຕົວປ່ຽນອົງປະກອບດຽວແບບງ່າຍດາຍ, ການອອກແບບຄວາມຖີ່ຕໍ່າ (50-83 kHz). ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ການຜະລິດງ່າຍກວ່າ, ແຕ່ບໍ່ສາມາດປະຕິບັດຕາມຮູບຮ່າງຂອງລໍາເຮືອໂຄ້ງ.

• PCB ທີ່ມີຄວາມຍືດຫຍຸ່ນ: ດີທີ່ສຸດສໍາລັບອາເຣແບບ phased, ຄວາມຖີ່ສູງ (200 kHz+), ການອອກແບບທີ່ຢູ່ອາໄສແບບໂຄ້ງ. ສອດຄ່ອງກັບຮູບຮ່າງທີ່ສັບສົນ, ຫຼຸດຜ່ອນຂະຫນາດທີ່ຢູ່ອາໄສ, ແຕ່ຄ່າໃຊ້ຈ່າຍທີ່ສູງຂຶ້ນ.

ແນວໂນ້ມອຸດສາຫະກໍາ: ເຄື່ອງຊອກຫາປາທີ່ນິຍົມໃນປັດຈຸບັນໃຊ້ PCBAs ທີ່ມີຄວາມຍືດຫຍຸ່ນທີ່ມີອົງປະກອບ SMT piezoelectric, ຊ່ວຍໃຫ້ການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນຂອງອົງປະກອບ transducer ຂະຫນາດນ້ອຍຫຼາຍສິບອັນໃນອາເຣໂຄ້ງຫຼືເສັ້ນເພື່ອຮູບຮ່າງຂອງ sonar beam.

Q2: ວິທີການປ້ອງກັນ preamp receiver ຈາກກໍາມະຈອນສົ່ງແຮງດັນສູງ?

ໃຊ້​ໂຄງ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ສາມ​ຊັ້ນ​:

1. ວົງຈອນ Chopper: Back-to-back MOSFETs ຫຼື PIN diodes ໃນຊຸດທີ່ມີ input ຕົວຮັບ - ປິດໃນລະຫວ່າງການສົ່ງ

2. ການຍຶດແຮງດັນ: ກັບຫຼັງ Schottky ຫຼື Zener diodes clamp ກັບ ± 5V ຫຼື ± 10V

3. ຄວາມຕ້ານທານຊຸດ: 100Ω ຫາ 1kΩ resistor ລະຫວ່າງ T/R switch ແລະ LNA input ຈໍາກັດປະຈຸບັນໃນລະຫວ່າງເງື່ອນໄຂຄວາມຜິດ

Q3: ແມ່ນຫຍັງທີ່ເປັນສາເຫດຂອງສັນຍານ sonar ເປັນໄລຍະໆ ຫຼືສຽງສະທ້ອນຜີ?

ປົກກະຕິແລ້ວສາມາດຕິດຕາມໄດ້ກັບ PCBA ການອອກແບບຫຼືຂໍ້ບົກພ່ອງປະກອບ:

1. ຄວາມຊຸ່ມຊື້ນຢູ່ໃນຕົວເຊື່ອມຕໍ່ → ປັກສຽບຈຸດເຊື່ອມຕໍ່, ໃຊ້ຕົວເຊື່ອມຕໍ່ທີ່ຜະນຶກເຂົ້າກັນ

2. ຂໍ້ຕໍ່ solder Cracked ກ່ຽວກັບອົງປະກອບ SMT →ໃຊ້ PCB ປ່ຽນແປງໄດ້, ເພີ່ມ epoxy underfill

3. ການຖອດສາຍໄຟບໍ່ພຽງພໍໃນລາງລົດໄຟ → ເພີ່ມຕົວເກັບປະຈຸ 1000μF, ແຍກຕົວແຍກ 100μF + 100nF ແຍກຕ່າງຫາກສໍາລັບລົດໄຟ LNA

4. ການປັບຕົວກອງ bandpass ບໍ່ດີ → ໃຊ້ອົງປະກອບຄວາມທົນທານ 1%, ກວດສອບດ້ວຍເຄື່ອງວິເຄາະເຄືອຂ່າຍ

ເປັນຫຍັງຕ້ອງເລືອກພວກເຮົາ – ຄວາມຊັດເຈນທີ່ກົງກັບຄວາມຕ້ອງການຫາປາ Sonar PCBA

ພວກ​ເຮົາ​ໄດ້​ສ້າງ​ຄວາມ​ສາ​ມາດ​ຂອງ​ພວກ​ເຮົາ​ໂດຍ​ສະ​ເພາະ​ເພື່ອ​ແກ້​ໄຂ​ສິ່ງ​ທ້າ​ທາຍ​ທີ່​ເປັນ​ເອ​ກະ​ລັກ​ຂອງ​ການ​ຜະ​ລິດ​ເອ​ເລັກ​ໂຕຣ​ນິກ​ທາງ​ທະ​ເລ​:

1. ຂະບວນການປົກປ້ອງຄວາມຊຸ່ມຂອງຜູ້ໃຫຍ່

ການກັດກ່ອນຂອງເກືອ ແລະ ຄວາມຊຸ່ມຊື້ນແມ່ນສິ່ງທ້າທາຍຕົ້ນຕໍໃນສະພາບແວດລ້ອມທາງທະເລ. ພວກເຮົາສະເຫນີທາງເລືອກການເຄືອບ acrylic, ຊິລິໂຄນ, ແລະ urethane ທີ່ສອດຄ່ອງດ້ວຍການສີດພົ່ນທີ່ເລືອກ (ການຫຼີກເວັ້ນຄວາມຊັດເຈນຂອງພື້ນທີ່ເຊື່ອມຕໍ່) ແລະເຄື່ອງຕິດຕາມ UV fluorescent ສໍາລັບການກວດສອບງ່າຍ - ຕອບສະຫນອງຄວາມຕ້ອງການປ້ອງກັນ IP68 ສໍາລັບການປະກອບ transducer.

2. ຄວາມຍືດຫຍຸ່ນຂອງ PCB ແລະຄວາມສາມາດໃນການຜະລິດ Rigid-Flex

ເຄື່ອງສົ່ງສັນຍານການຫາປາລະດັບສູງເພີ່ມຂຶ້ນໃຊ້ວິທີແກ້ໄຂອົງປະກອບ piezoelectric PCB + SMT ທີ່ມີຄວາມຍືດຫຍຸ່ນ. ພວກເຮົາຮອງຮັບ PCB ທີ່ມີຄວາມຍືດຫຍຸ່ນ (polyimide/PET) ແລະ ການຜະລິດກະດານແຂງ-flex - ເຮັດໃຫ້ການຈັດຕຳແໜ່ງອາເຣທີ່ຊັດເຈນ, ຄວາມເຂົ້າກັນໄດ້ຂອງເຮືອນແບບໂຄ້ງ, ແລະຫຼຸດຂະໜາດລວມ.

3. One-Stop Turnkey Service – ຫຼຸດຜ່ອນການປະສານງານດ້ານເທິງ

ຈາກການຜະລິດ PCB → ການຈັດຫາອົງປະກອບ → ການປະກອບ SMT/DIP → ການຂຽນໂປລແກລມ → ການທົດສອບການເຮັດວຽກ → ການເຄືອບທີ່ສອດຄ່ອງ → ການປະກອບສາຍສາຍ → ການປະກອບຜະລິດຕະພັນສໍາເລັດຮູບ, ຂະບວນການທັງຫມົດແມ່ນສໍາເລັດພາຍໃນເຮືອນ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການປະສານງານຂອງຜູ້ຂາຍຫຼາຍແລະຄວາມສ່ຽງດ້ານຄຸນນະພາບ.

4. ຄວາມສາມາດໃນການກວດສອບ ແລະ ການກວດສອບທີ່ສົມບູນແບບ

ພ້ອມດ້ວຍ 2 ຫ້ອງທົດສອບຜູ້ສູງອາຍຸ, 2 ຫ້ອງທົດສອບອຸນຫະພູມສູງ/ຕໍ່າ, ແລະ ເຄື່ອງມືທົດສອບລະດັບມືອາຊີບທີ່ຫຼາກຫຼາຍ, ພວກເຮົາສາມາດປະຕິບັດໄດ້:

• ການທົດສອບໃນວົງຈອນ (ICT)

• ການທົດສອບຮອບວຽນຄວາມຮ້ອນ (-40°C ຫາ +85°C)

• ການທົດສອບການສີດເກືອ

• ການທົດສອບອຸນຫະພູມຊ໊ອກ

• ການ​ທົດ​ສອບ​ການ​ທໍາ​ງານ (ລວມ​ທັງ​ການ​ກວດ​ສອບ T/R ສະ​ຫຼັບ​, ການ​ທົດ​ສອບ​ພື້ນ​ທີ່​ສຽງ​ດັງ​)

5. ຮອງຮັບປະລິມານທີ່ຍືດຫຍຸ່ນ

ຄວາມອາດສາມາດການຜະລິດ PCBA ປະຈໍາປີເກີນ 1.5 ລ້ານເຄື່ອງ, ໃນຂະນະທີ່ສະຫນັບສະຫນູນນັກບິນທີ່ມີປະລິມານຂະຫນາດນ້ອຍທີ່ບໍ່ມີ MOQ - ການຫັນປ່ຽນຈາກການຢັ້ງຢືນຕົ້ນແບບໄປສູ່ການຜະລິດຈໍານວນຫລາຍ.

ຄຸນສົມບັດຂອງພວກເຮົາ

• ສ້າງຕັ້ງ: 2011

• ເນື້ອທີ່ໂຮງງານ: 3,000+ ຕາແມັດ

• ວິສະວະກອນ R&D: 20

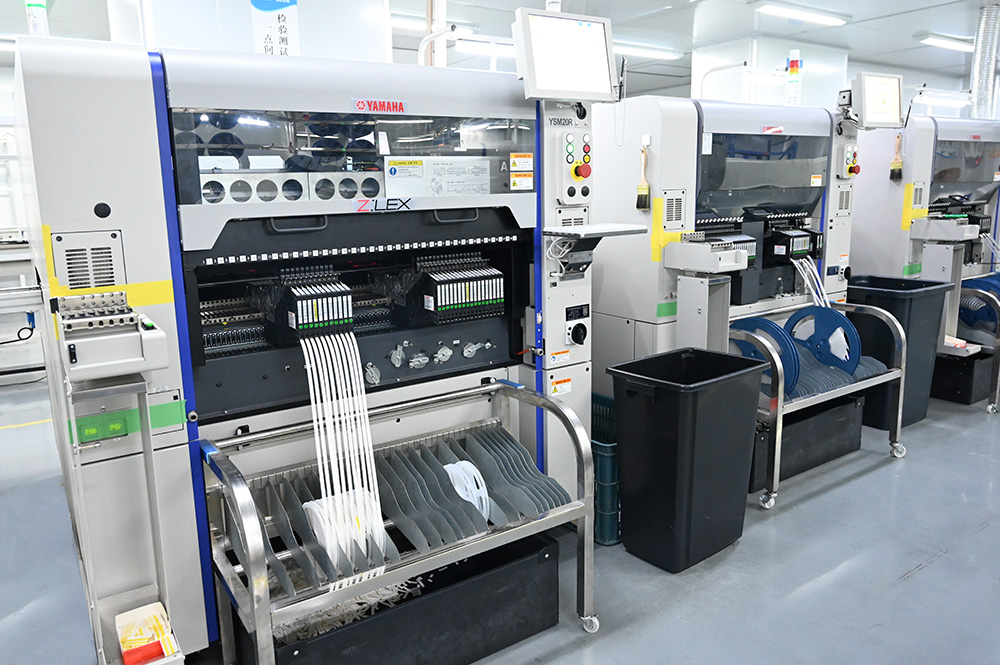

• ສາຍການຜະລິດ SMT: 6

• DIP ສາຍສະພານ: 4

• ສາຍປະກອບຜະລິດຕະພັນສໍາເລັດຮູບ: 2

• ລະບົບຄຸນະພາບ: ISO 9001:2015 ໄດ້ຮັບການຮັບຮອງ, ປະຕິບັດຕາມ IPC-610E

• ຕະຫຼາດສົ່ງອອກ: ອາເມລິກາເຫນືອ, ອາເມລິກາໃຕ້, ເອີຣົບ, ອາຊີ, ໂອເຊຍເນຍ
