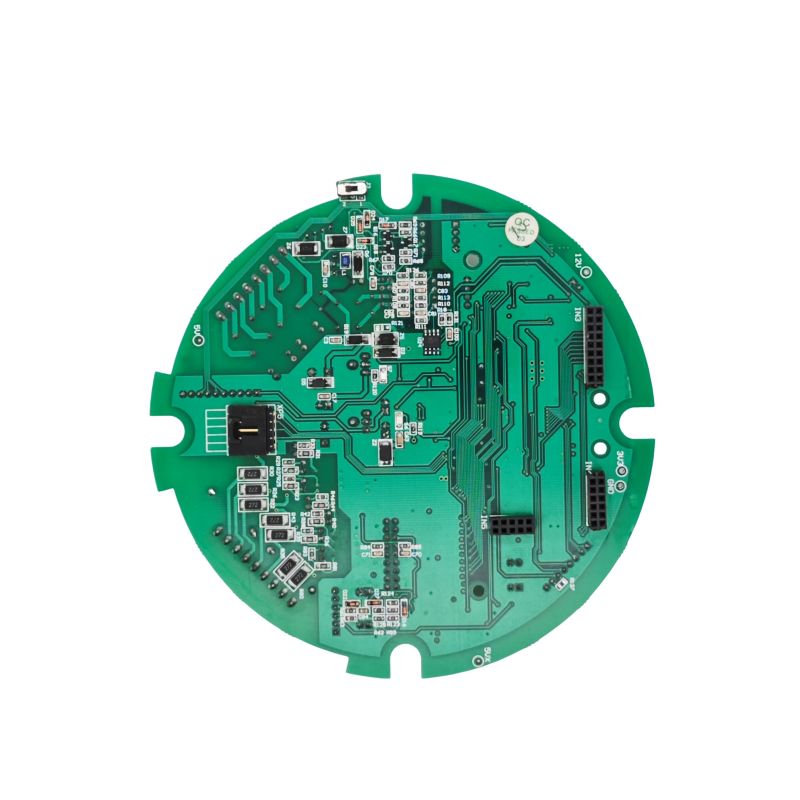

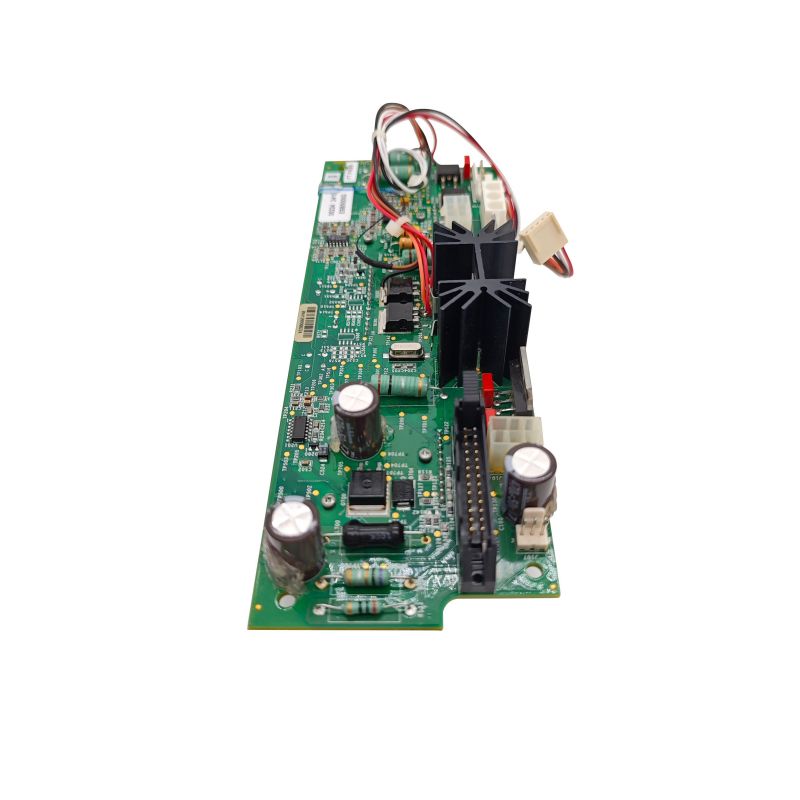

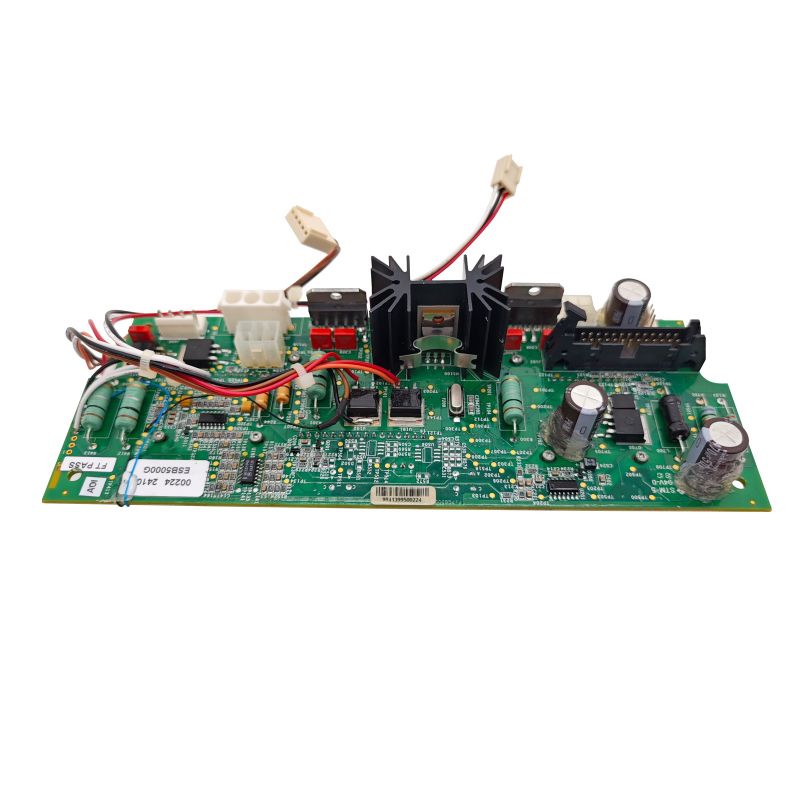

Unixplore Electronics Motor Control PCBA ຖືກພັດທະນາໂດຍຜູ້ຜະລິດຈີນທີ່ມີປະສົບການທີ່ມີຄວາມຊ່ຽວຊານໃນການແກ້ໄຂການປະກອບ PCB ທີ່ມີຄວາມຫນ້າເຊື່ອຖືສູງ. ອອກແບບມາສໍາລັບໄດອຸດສາຫະກໍາ, ເຄື່ອງຄວບຄຸມ EV, ລະບົບ servo, ແລະອຸປະກອນອັດຕະໂນມັດ, Motor Control PCBA ນີ້ສະຫນອງການປະຕິບັດທີ່ຫມັ້ນຄົງພາຍໃຕ້ການສັ່ນສະເທືອນ, ວົງຈອນຄວາມຮ້ອນ, ແລະສະພາບການດໍາເນີນງານໃນໄລຍະຍາວດ້ວຍການສະຫນັບສະຫນູນການຜະລິດທີ່ກໍາຫນົດເອງ.

ສົ່ງສອບຖາມ

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ

ສາລະບານ

ຄໍາຕອບສັ້ນ: ມັນຂຶ້ນກັບຄໍາຮ້ອງສະຫມັກຂອງທ່ານ

ດ້ວຍປະສົບການ 20 ປີຂອງເຄື່ອງຈັກໄຟຟ້າແລະການວິເຄາະຄວາມລົ້ມເຫຼວໃນທົ່ວໄດອຸດສາຫະກໍາ, ເຄື່ອງຄວບຄຸມ EV, ແລະລະບົບ servo, ຂ້າພະເຈົ້າໄດ້ບັນທຶກວິທີການຕັດສິນໃຈຂອງ soldering ຫຼືທໍາລາຍຄວາມຫນ້າເຊື່ອຖືຂອງການຄວບຄຸມມໍເຕີ. ຄູ່ມືນີ້ໃຫ້ຂໍ້ມູນດ້ານວິສະວະກໍາ, ຕາຕະລາງປຽບທຽບ, ແລະຂໍ້ສະເຫນີແນະໃນການທົດສອບພາກສະຫນາມ.

ການ soldering ທີ່ບໍ່ມີສານຕະກົ່ວແມ່ນບັງຄັບສໍາລັບຜະລິດຕະພັນການຄວບຄຸມ motor ການຄ້າສ່ວນໃຫຍ່ສົ່ງໄປຕະຫຼາດທີ່ມີລະບຽບ (EU, ຈີນ, ເກົາຫຼີ). ແນວໃດກໍ່ຕາມ, ການຍົກເວັ້ນມີຢູ່ສຳລັບການນຳໃຊ້ລົດຍົນ, ຍານອາວະກາດ, ແລະອຸດສາຫະກຳບາງປະເພດທີ່ຄວາມໜ້າເຊື່ອຖືໄດ້ເກີນຂໍ້ກຳນົດກົດລະບຽບ.

ປະເພດຄໍາຮ້ອງສະຫມັກ ຄວາມຕ້ອງການ soldering ຄົນຂັບລົດຂັ້ນຕົ້ນ
ການຄວບຄຸມເຄື່ອງຈັກຜູ້ບໍລິໂພກ (EU/UK/CN) ບັງຄັບບໍ່ມີສານຂີ້ກົ່ວ ການປະຕິບັດຕາມ RoHS
ການຄວບຄຸມເຄື່ອງຈັກຜູ້ບໍລິໂພກ (ສະຫະລັດ) ແນະນຳໃຫ້ບໍ່ມີສານຕະກົ່ວ ການເຂົ້າເຖິງຕະຫຼາດ & ຄວາມຍືນຍົງ
ECU ຊັ້ນໃນລົດຍົນ ການຍົກເວັ້ນກໍລະນີທີ່ເປັນໄປໄດ້ ຄວາມຫນ້າເຊື່ອຖື & ການຕໍ່ຕ້ານການສັ່ນສະເທືອນ
ໄດຣຟ໌ອຸດສາຫະກໍາ (ອາຍຸ 10+ ປີ) ປະເມີນທັງສອງ ການປະຕິບັດຄວາມເມື່ອຍລ້າໃນໄລຍະຍາວ
ຍານອາວະກາດ / ການທະຫານ ຍົກເວັ້ນ (ອະນຸຍາດນຳ) ພິສູດຄວາມຫນ້າເຊື່ອຖືໃນເງື່ອນໄຂທີ່ຮຸນແຮງ
ການສ້ອມແປງ / ທົດແທນຊິ້ນສ່ວນ ປະຕິບັດຕາມການປະກອບຕົ້ນສະບັບ ຄວາມເຂົ້າກັນໄດ້ກັບ solder ທີ່ມີຢູ່ແລ້ວ

ຄວາມແຕກຕ່າງທາງເທັກນິກ: Leaded vs. Lead-Free Solder

ຄວາມເຂົ້າໃຈກ່ຽວກັບຄຸນສົມບັດວັດສະດຸອະທິບາຍວ່າເປັນຫຍັງການຕັດສິນໃຈນີ້ຈຶ່ງສໍາຄັນສໍາລັບ PCBAs ຄວບຄຸມມໍເຕີ.

ອົງປະກອບໂລຫະປະສົມ & ຈຸດການລະລາຍ

ຊັບສິນ ນຳ (Sn63/Pb37) ບໍ່ມີສານຕະກົ່ວ (SAC305)
ອົງປະກອບ 63% Tin, 37% ນໍາ 96.5% Tin, 3% ເງິນ, 0.5% ທອງແດງ
ຈຸດລະລາຍ 183°C (ອຸນຫະພູມ) 217°C ເຖິງ 220°C
ອຸນຫະພູມສູງສຸດ Reflow 220°C ເຖິງ 230°C 245°C ເຖິງ 260°C
ຄວາມເຄັ່ງຕຶງດ້ານ ຕ່ຳ (ປຽກດີກວ່າ) ສູງ​ກວ່າ (ການ​ປຽກ​ນ້ຳ​ທີ່​ຕ່ຳ​ກວ່າ)
Ductility ດີເລີດ (ຂໍ້ຕໍ່ທີ່ຍືດຫຍຸ່ນ) ຫຼຸດຜ່ອນ (ຂໍ້ຕໍ່ທີ່ແຕກຫັກ)

ການປຽບທຽບຄວາມຫນ້າເຊື່ອຖືຂອງກົນຈັກ

ຊັບສິນ ນຳ (Sn63/Pb37) ບໍ່ມີສານຕະກົ່ວ (SAC305)
ຄວາມຕ້ານທານການສັ່ນສະເທືອນ ເໜືອກວ່າ ຫຼຸດລົງ (ລົ້ມເຫລວ 10 ເທົ່າໄວໃນບາງການທົດສອບ)
ຊີວິດຄວາມເມື່ອຍລ້າຄວາມຮ້ອນ ພື້ນຖານ ປຽບທຽບກັບໂປຣໄຟລ໌ທີ່ປັບແຕ່ງແລ້ວ
ຄວາມຕ້ານທານຂອງ creep ດີ ດີເລີດ (ເນື້ອໃນເງິນເສີມສ້າງຄວາມເຂັ້ມແຂງຮ່ວມກັນ)
Tin Whisker Risk ບໍ່ມີ (ການນໍາພາສະກັດກັ້ນການຂະຫຍາຍຕົວ) ນໍາສະເຫນີກ່ຽວກັບການສໍາເລັດຮູບກົ່ວບໍລິສຸດ
Ductility ໃນອຸນຫະພູມຕ່ໍາ ຮັກສາຄວາມຍືດຫຍຸ່ນ ອ່ອນເພຍຕໍ່າກວ່າ -20°C

ເປັນຫຍັງ Motor Control PCBAs ປະເຊີນກັບສິ່ງທ້າທາຍທີ່ເປັນເອກະລັກຂອງ Soldering

ປະສົບການປະກອບການຄວບຄຸມມໍເຕີເນັ້ນຫນັກວ່າ PCBs ສ່ວນໃຫຍ່ບໍ່ເຄີຍພົບ. ສາມປັດໃຈເຫຼົ່ານີ້ເຮັດໃຫ້ການເລືອກ soldering ສໍາຄັນ.

1. ສະພາບແວດລ້ອມການສັ່ນສະເທືອນສູງ

ຕົວຄວບຄຸມມໍເຕີທີ່ຕິດຢູ່ໂດຍກົງໃສ່ປ້ຳ, ເຄື່ອງອັດ, ຫຼື EVs ປະສົບກັບການກະຕຸ້ນກົນຈັກຢ່າງຕໍ່ເນື່ອງ. ການສຶກສາເອກະສານຫນຶ່ງໄດ້ປຽບທຽບ PCBAs ດຽວກັນກັບ leaded vs. solder ບໍ່ມີສານນໍາ:

- ການ​ປະ​ຊຸມ​ນໍາ​ພາ​:ຄວາມລົ້ມເຫຼວຄັ້ງທໍາອິດຫຼັງຈາກ 40 ຊົ່ວໂມງຂອງການສັ່ນສະເທືອນ 6g (ກະດູກຫັກຂາອົງປະກອບ)

- ການ​ປະ​ກອບ​ທີ່​ບໍ່​ມີ​ການ​ນໍາ​ໃຊ້​:ຮູບແບບຄວາມລົ້ມເຫລວດຽວກັນຫຼັງຈາກພຽງແຕ່ 4 ຊົ່ວໂມງຂອງການສັ່ນສະເທືອນດຽວກັນ

ສາເຫດ? solder ທີ່ບໍ່ມີການນໍາພາໄດ້ຫຼຸດລົງ ductility. ເມື່ອຂໍ້ຕໍ່ບໍ່ສາມາດຢືດຕົວໄດ້, ຄວາມເຄັ່ງຕຶງຂອງການສັ່ນສະເທືອນຈະສຸມໃສ່ສ່ວນປະກອບທີ່ນໍາພາ, ເຊິ່ງກໍ່ໃຫ້ເກີດການກະດູກຫັກກ່ອນໄວອັນຄວນ.

2. ວົງຈອນຄວາມຮ້ອນທີ່ຮຸນແຮງ

motor drives ສ້າງຄວາມຮ້ອນ. ຫຼັງຈາກນັ້ນ, motors ຢຸດ. ຫຼັງຈາກນັ້ນ, ພວກເຂົາເຈົ້າເລີ່ມຕົ້ນອີກເທື່ອຫນຶ່ງ. ວົງຈອນການຂັບເຄື່ອນອຸດສາຫະກໍາປົກກະຕິຈາກ -40 ° C ຫາ +125 ° C ຫຼາຍພັນຄັ້ງ.

solder ນໍາຮອງຮັບ CTE (ຄ່າສໍາປະສິດຂອງການຂະຫຍາຍຕົວຄວາມຮ້ອນ) ບໍ່ກົງກັນລະຫວ່າງອົງປະກອບແລະ PCB ຜ່ານ ductility.

solder ບໍ່ມີສານຕະກົ່ວປະກອບເປັນທາດປະສົມ intermetallic ທີ່ຫນາກວ່າ, ອ່ອນກວ່າ (IMCs) ຢູ່ສ່ວນຕິດຕໍ່ກັນ. ການຂະຫຍາຍຕົວ IMC ຫຼາຍເກີນໄປເຮັດໃຫ້ການໂຕ້ຕອບອ່ອນລົງແລະເລັ່ງການລິເລີ່ມ crack.

3. ກະແສໄຟຟ້າສູງແລະຄວາມຮ້ອນ Joule

ການຄວບຄຸມມໍເຕີ PCBAs ມີກະແສຕໍ່ເນື່ອງຈາກ 5A ຫາ 200A+. ແຕ່ລະ solder ຮ່ວມປະສົບການການໃຫ້ຄວາມຮ້ອນດ້ວຍຕົນເອງຈາກການສູນເສຍI²R.

ປະຈຸບັນ ການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມຮ່ວມກັນນໍາພາ ການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມຮ່ວມກັນທີ່ບໍ່ມີສານນໍາ
10A (ຮອຍ 2 ມມ) ~5°C ~5°C (ຄ້າຍຄືກັນ)
30A (ມີຕົວຕ້ານທານຄວາມຮູ້ສຶກ) ~15°C ~15°C (ຄ້າຍຄືກັນ)

ຄວາມແຕກຕ່າງຕົ້ນຕໍບໍ່ແມ່ນການຕໍ່ຕ້ານແຕ່ວິທີການຮ່ວມກັນຈັດການກັບຄວາມກົດດັນຂອງວົງຈອນຄວາມຮ້ອນໃນໄລຍະເວລາ.

ເມື່ອເຈົ້າຕ້ອງໃຊ້ Lead-Free Solder

ຂໍ້ກໍານົດກົດລະບຽບເຮັດໃຫ້ມີທາງເລືອກຫນ້ອຍໃນສະຖານະການເຫຼົ່ານີ້.

ຕະຫຼາດທີ່ປະຕິບັດຕາມ RoHS

ສະຫະພາບເອີຣົບ, ຈີນ, ເກົາຫຼີໃຕ້, ແລະເຂດປົກຄອງອື່ນໆຈໍານວນຫຼາຍໄດ້ຈໍາກັດການນໍາໃນເອເລັກໂຕຣນິກໃຫ້ 0.1% ໂດຍນ້ໍາຫນັກຂອງວັດສະດຸທີ່ເປັນເອກະພາບ. ຜະລິດຕະພັນທີ່ຂາຍຢູ່ໃນຕະຫຼາດເຫຼົ່ານີ້ຕ້ອງໃຊ້ເຄື່ອງເຊື່ອມທີ່ບໍ່ມີສານຕະກົ່ວ ເວັ້ນເສຍແຕ່ວ່າມີການຍົກເວັ້ນສະເພາະ.

ການຄວບຄຸມມໍເຕີຂອງຜູ້ບໍລິໂພກແລະການຄ້າ

ເຄື່ອງໃຊ້ໃນຄົວເຮືອນ (ເຄື່ອງຊັກຜ້າ, ພັດລົມ HVAC, ເຄື່ອງອັດຕູ້ເຢັນ)

ເຄື່ອງມືພະລັງງານທີ່ມີມໍເຕີໄດ

ຕົວຄວບຄຸມ HVAC ການຄ້າ

ຫຸ່ນຍົນສໍາລັບການນໍາໃຊ້ທີ່ບໍ່ແມ່ນອຸດສາຫະກໍາ

ການຜະລິດທີ່ປະເຊີນກັບການສົ່ງອອກ

ຖ້າທ່ານຜະລິດ PCBAs ຄວບຄຸມມໍເຕີສໍາລັບການຈໍາຫນ່າຍທົ່ວໂລກ, ການຮັກສາສາຍການຜະລິດທີ່ແຍກອອກຈາກຊັ້ນນໍາແລະບໍ່ມີສານນໍາຈະສ້າງຄວາມສັບສົນໃນສິນຄ້າຄົງຄັງແລະຄວາມສ່ຽງດ້ານຄຸນນະພາບ. ການປຸງແຕ່ງທີ່ບໍ່ມີສານຕະກົ່ວແບບປະສົມປະສານແມ່ນທາງເລືອກທີ່ປະຕິບັດໄດ້.

ເມື່ອ​ເຈົ້າ​ສາ​ມາດ​ແກ້​ໄຂ Solder ນໍາ​ຫນ້າ (ການ​ຍົກ​ເວັ້ນ​)

ຄໍາຮ້ອງສະຫມັກບາງຢ່າງມີຄຸນສົມບັດໄດ້ຮັບການຍົກເວັ້ນ RoHS ຫຼືຢູ່ນອກຂອບເຂດກົດລະບຽບທັງຫມົດ.

ເຄື່ອງຈັກອີເລັກໂທຣນິກໃນລົດຍົນ

ການຍົກເວັ້ນ 7(c)-I(ໃຊ້ໄດ້ເຖິງຢ່າງໜ້ອຍປີ 2026) ອະນຸຍາດໃຫ້ນຳໃນເຄື່ອງເອເລັກໂທຣນິກລົດຍົນທີ່ມີຄວາມໜ້າເຊື່ອຖືສູງ ເຊິ່ງທາງເລືອກທີ່ບໍ່ມີສານ lead ຂາດຄວາມໜ້າເຊື່ອຖືທີ່ພິສູດໄດ້.

ຂໍ້ມູນຂອງໂລກທີ່ແທ້ຈິງຈາກຜູ້ສະຫນອງ Tier-1 ສະແດງໃຫ້ເຫັນ:


  • ຂໍ້ຕໍ່ທີ່ບໍ່ມີສານຕະກົ່ວໃນຫນ່ວຍຄວບຄຸມເຄື່ອງຈັກສະແດງໃຫ້ເຫັນການເລີ່ມຕົ້ນ crack ກ່ອນຫນ້ານີ້ພາຍໃຕ້ວົງຈອນຄວາມຮ້ອນ
  • ການສ້າງເຄື່ອງປັ່ນປ່ວນເທິງເຄື່ອງເຮັດກົ່ວອັນບໍລິສຸດສ້າງຄວາມສ່ຽງຕໍ່ວົງຈອນສັ້ນໃນ ECUs ທີ່ຜະນຶກເຂົ້າກັນໄດ້.
  • ຫຼາຍ OEMs ລົດຍົນສືບຕໍ່ກໍານົດ solder ນໍາສໍາລັບໂມດູນຄວາມປອດໄພທີ່ສໍາຄັນ


ຍານອາວະກາດ ແລະ ການທະຫານ

ສໍາເລັດການຍົກເວັ້ນ. solder ທີ່ບໍ່ມີການນໍາພາແມ່ນບໍ່ຈໍາເປັນສໍາລັບການບິນ, ການປ້ອງກັນ, ຫຼືຄໍາຮ້ອງສະຫມັກອາວະກາດ. ຂະແໜງການເຫຼົ່ານີ້ສືບຕໍ່ນຳໃຊ້ Sn63/Pb37 ໂດຍອີງໃສ່ຂໍ້ມູນຄວາມໜ້າເຊື່ອຖືຫຼາຍທົດສະວັດ.

ໄດຣຟ໌ມໍເຕີອຸດສາຫະກັມ (ຄວາມຕ້ອງການຊີວິດ 10+ ປີ)

ເມື່ອເຄື່ອງຄວບຄຸມມໍເຕີຕ້ອງປະຕິບັດງານເປັນເວລາ 15+ ປີໃນໂຮງງານທີ່ບໍ່ມີເຄື່ອງປັບອາກາດ (-20 ° C ຫາ +70 ° C ambient), solder ນໍາຍັງຄົງເປັນທາງເລືອກທີ່ອະນຸລັກ. ຂໍ້ມູນຄວາມເຫນື່ອຍລ້າຄວາມຮ້ອນໃນໄລຍະຍາວສໍາລັບການບໍ່ມີສານນໍາໃນເງື່ອນໄຂເຫຼົ່ານີ້ແມ່ນຍັງພັດທະນາ.

ອຸປະກອນການແພດ (ບໍ່ສາມາດຝັງໄດ້)

ການຍົກເວັ້ນມີສໍາລັບອຸປະກອນເອເລັກໂຕຣນິກທາງການແພດຈໍານວນຫຼາຍທີ່ຄວາມຫນ້າເຊື່ອຖືມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມປອດໄພຂອງຄົນເຈັບ.

ການສ້ອມແປງແລະປ່ຽນຊິ້ນສ່ວນ

ການທົດແທນ PCBAs ສໍາລັບອຸປະກອນ solder ນໍາທີ່ມີຢູ່ແລ້ວຄວນໃຊ້ solder ນໍາເພື່ອຮັກສາຄວາມເຂົ້າກັນໄດ້ຂອງໂລຫະທີ່ມີຂໍ້ຕໍ່ແລະອົງປະກອບທີ່ມີຢູ່ແລ້ວ.

ການພິຈາລະນາອົງປະກອບທີ່ສໍາຄັນສໍາລັບການຄວບຄຸມມໍເຕີ PCBA

ບໍ່ແມ່ນທຸກພາກສ່ວນທົນທານຕໍ່ອຸນຫະພູມການເຊື່ອມໂລຫະທີ່ບໍ່ມີສານຕະກົ່ວ. ຫ້າປະເພດເຫຼົ່ານີ້ຕ້ອງການຄວາມສົນໃຈເປັນພິເສດ.

1. ອົງປະກອບທີ່ອ່ອນໄຫວຕໍ່ກັບອຸນຫະພູມ

ອຸນຫະພູມ reflow ທີ່ບໍ່ມີສານຕະກົ່ວ ສູງສຸດ 245 ° C ຫາ 260 ° C, ສູງກ່ວາຢ່າງຫຼວງຫຼາຍຂອງ leaded 220 ° C ຫາ 230 ° C.

ປະເພດອົງປະກອບ ຄວາມສ່ຽງທີ່ບໍ່ມີສານຕະກົ່ວ ການຫຼຸດຜ່ອນ
ຕົວເກັບປະຈຸໄຟຟ້າ ຄວາມເສຍຫາຍຂອງ electrolyte ພາຍໃນ ກວດສອບການໃຫ້ຄະແນນ 260°C
ICs ຫຸ້ມຫໍ່ພລາສຕິກ ແພັກເກັດແຕກ (ປັອບຄອນ) ການອົບລ່ວງໜ້າຕໍ່ J-STD-020
ຕົວເຊື່ອມຕໍ່ທີ່ມີເຮືອນພາດສະຕິກ Warpage ຫຼື melting ໃຊ້ຕົວເຊື່ອມຕໍ່ລະດັບຄວາມຮ້ອນສູງ
ເຊັນເຊີ (ຄວາມກົດດັນ, ອຸນຫະພູມ) ການປັບປ່ຽນການປັບປ່ຽນ ກວດສອບງົບປະມານຄວາມຮ້ອນ
FPGAs / BGAs ຂະຫນາດໃຫຍ່ ກະດານ warpage ກວດສອບການວາງແຜນຮ່ວມກັນຫຼັງຈາກ reflow

2. ອົງປະກອບທີ່ມີການສໍາເລັດຮູບກົ່ວບໍລິສຸດ

ການສໍາເລັດຮູບກົ່ວທີ່ບໍລິສຸດ (ທົ່ວໄປໃນອົງປະກອບທີ່ບໍ່ມີສານຕະກົ່ວ) ສາມາດຂະຫຍາຍຕົວຂອງ whiskers ເປັນ conductive ໃນໄລຍະເວລາ - ຄວາມສ່ຽງທີ່ສໍາຄັນສໍາລັບການຄວບຄຸມມໍເຕີທີ່ມີໄລຍະຫ່າງຂອງອົງປະກອບແຫນ້ນ.

ຍຸດທະສາດການຫຼຸດຜ່ອນ:

- ລະບຸ NiPdAu ຫຼື matte tin-bismuth ສໍາເລັດຮູບແທນທີ່ຈະເປັນກົ່ວບໍລິສຸດ

- ນໍາໃຊ້ການເຄືອບ conformal ໃນໄລຍະຂໍ້ຕໍ່ solder ທັງຫມົດ

- ຫຼີກເວັ້ນກົ່ວບໍລິສຸດໃສ່ອົງປະກອບໃນພື້ນທີ່ທີ່ມີຄວາມຫນາແຫນ້ນສູງ

3. ສິນຄ້າຄົງຄັງທີ່ມີຢູ່ແລ້ວຂອງອົງປະກອບນໍາພາ

ການ​ນໍາ​ໃຊ້​ອົງ​ປະ​ກອບ​ສໍາ​ລັບ​ການ solder (ເຊັ່ນ​: SnPb-plated leads) ໃນ​ຂະ​ບວນ​ການ​ການ​ປະ​ກອບ​ທີ່​ບໍ່​ມີ​ສານ​ນໍາ​ພາ​ສ້າງ​.ຄວາມບໍ່ເຂົ້າກັນຂອງຂະບວນການ:

ອົງປະກອບສໍາເລັດຮູບ melts ຢູ່ທີ່ 183 ° C, ແຕ່ solder ບໍ່ມີສານຕະກົ່ວຕ້ອງການ 245 ° C +

ອົງປະກອບສໍາເລັດຮູບອາດຈະ oxidize ຫຼືລະລາຍກ່ອນທີ່ຈະຮູບແບບຮ່ວມກັນ solder

ຜົນໄດ້ຮັບ: ຂໍ້ຕໍ່ທີ່ບໍ່ຫນ້າເຊື່ອຖື, ຄວາມບົກຜ່ອງດ້ານຫົວໃນໝອນ, ແລະຄວາມລົ້ມເຫຼວຂອງພາກສະຫນາມ

ກົດລະບຽບ:ການນໍາໃຊ້ອົງປະກອບການຈັດອັນດັບສໍາລັບຂະບວນການ soldering ເຂົາເຈົ້າຈະມີປະສົບການ.

ການປະຕິບັດທີ່ດີທີ່ສຸດສໍາລັບ PCBA ການຄວບຄຸມມໍເຕີທີ່ບໍ່ມີການນໍາພາ

ຖ້າຕ້ອງການບໍ່ມີສານຕະກົ່ວ, ການປະຕິບັດເຫຼົ່ານີ້ເຮັດໃຫ້ຄວາມຫນ້າເຊື່ອຖືສູງສຸດ.

ການຄັດເລືອກສໍາເລັດຮູບ PCB

ຈົບ ຄວາມເຂົ້າກັນໄດ້ໂດຍບໍ່ເສຍຄ່າ ຄ່າໃຊ້ຈ່າຍ ທີ່ດີທີ່ສຸດສໍາລັບ
ENIG ທີ່ດີເລີດ ສູງ ໂມດູນພາລະກິດທີ່ສໍາຄັນ (ADAS, ຄວາມປອດໄພ)
Immersion Silver ດີ ຂະຫນາດກາງ ການຄວບຄຸມມໍເຕີທົ່ວໄປ
OSP ດີ ຕໍ່າ ປະລິມານສູງ, ອາຍຸການເກັບຮັກສາສັ້ນ
HASL (ນຳ) ບໍ່ເຂົ້າກັນໄດ້ ຕໍ່າ ຫຼີກເວັ້ນການທັງຫມົດສໍາລັບການບໍ່ມີສານຕະກົ່ວ
HASL (ບໍ່ມີສານຕະກົ່ວ) ຍອມຮັບໄດ້ ຂະຫນາດກາງ ຄ່າໃຊ້ຈ່າຍທີ່ລະອຽດອ່ອນ, ບໍ່ສໍາຄັນ

ຄຳແນະນຳ:ENIG ສະຫນອງການປຽກທີ່ດີທີ່ສຸດແລະອາຍຸການເກັບຮັກສາທີ່ຍາວທີ່ສຸດສໍາລັບການປະກອບທີ່ບໍ່ມີສານນໍາ.

Reflow ການເພີ່ມປະສິດທິພາບໂປຣໄຟລ໌

ໂປຣໄຟລ໌ການໄຫຼຄືນທີ່ບໍ່ມີສານຕະກົ່ວທີ່ຖືກປັບປຸງໃຫ້ດີທີ່ສຸດຈະສ້າງຂໍ້ຕໍ່ທີ່ເຢັນ, ຊ່ອງຫວ່າງ, ແລະ IMCs ຂາດ.

ພາລາມິເຕີ ການ​ຕັ້ງ​ຄ່າ​ເປົ້າ​ຫມາຍ​
ອັດຕາການລ້າ (preheat) 1°C ຫາ 2°C ຕໍ່​ວິ​ນາ​ທີ (ຫຼີກ​ລ້ຽງ​ການ​ຊ໊ອກ​ຄວາມ​ຮ້ອນ​)
ແຊ່ອຸນຫະພູມ 150°C ຫາ 180°C ສໍາ​ລັບ 60-90 ວິ​ນາ​ທີ​
ເວລາສູງກວ່າທາດແຫຼວ (TAL) 60 ຫາ 90 ວິນາທີ
ອຸນຫະພູມສູງສຸດ 245°C ຫາ 260°C (ຕາມອົງປະກອບ)
ອັດຕາຄວາມເຢັນ ຄວບຄຸມ 2°C ຫາ 4°C ຕໍ່ວິນາທີ (ບໍ່ດັບໄວ)

ການຫຼຸດຜ່ອນການສັ່ນສະເທືອນສໍາລັບຂໍ້ຕໍ່ທີ່ບໍ່ມີສານນໍາ

ເນື່ອງຈາກການຫຼຸດຜ່ອນການສັ່ນສະເທືອນທີ່ບໍ່ມີສານຕະກົ່ວ, ໃຫ້ເຮັດຂັ້ນຕອນເພີ່ມເຕີມເຫຼົ່ານີ້:

1. Potting / Encapsulation:ຕື່ມຂໍ້ມູນໃສ່ຝາອ້ອມຮອບອົງປະກອບທີ່ມີມະຫາຊົນສູງ (ຕົວເຊື່ອມຕໍ່, ຫມໍ້ແປງ, ຕົວເກັບປະຈຸຂະຫນາດໃຫຍ່) ດ້ວຍຊິລິໂຄນຫຼື urethane potting compound. ນີ້ໂອນຄວາມກົດດັນການສັ່ນສະເທືອນອອກຈາກຂໍ້ຕໍ່ solder.

2. ອົງ​ປະ​ກອບ​ຂອງ​ກາ​ວ​ຕິດ​:ໃຊ້ກາວ epoxy ຫຼືຊິລິໂຄນພາຍໃຕ້ອຸປະກອນທີ່ມີພື້ນຜິວຂະຫນາດໃຫຍ່ (inductors, capacitors ອະລູມິນຽມ).

3. ຫຼຸດ​ຜ່ອນ​ຄວາມ​ສູງ​ການ​ຕິດ​ຕັ້ງ​ຂອງ​ອົງ​ປະ​ກອບ​:ອົງປະກອບສູງທີ່ມີນໍາຍາວເຮັດຫນ້າທີ່ເປັນ levers ການສັ່ນສະເທືອນ. ລະບຸອົງປະກອບທີ່ມີຄວາມລະອຽດຕໍ່າຖ້າເປັນໄປໄດ້.

FAQs ການຄວບຄຸມມໍເຕີ PCBA

ຂ້າງລຸ່ມນີ້ແມ່ນສາມຄໍາຖາມດ້ານວິຊາການຈາກຜູ້ອອກແບບຂັບລົດມໍເຕີແລະວິສະວະກອນການຜະລິດ.

Q1: ຂ້ອຍກໍາລັງອອກແບບຕົວຄວບຄຸມມໍເຕີລົດໄຟຟ້າສໍາລັບຜູ້ສະຫນອງລົດຍົນ Tier-1. ຂ້ອຍສາມາດໃຊ້ solder ບໍ່ມີສານຕະກົ່ວໄດ້ບໍ?

A:ແມ່ນແລ້ວ, ແຕ່ມີການທົດສອບຄຸນວຸດທິທີ່ສໍາຄັນ. ປະຈຸບັນນີ້ຜູ້ສະໜອງລົດຍົນ Tier-1 ສ່ວນໃຫຍ່ໃຊ້ເຄື່ອງເຊື່ອມທີ່ບໍ່ມີສານຕະກົ່ວສໍາລັບການອອກແບບໃຫມ່ເພາະວ່າການປະຕິບັດຕາມ RoHS ແມ່ນຈໍາເປັນສໍາລັບຍານພາຫະນະໃນຕະຫຼາດ EU. ແນວໃດກໍ່ຕາມ, ການຍົກເວັ້ນມີຢູ່ສໍາລັບອຸປະກອນອີເລັກໂທຣນິກທີ່ຂາດແຄນທີ່ຂໍ້ມູນຄວາມຫນ້າເຊື່ອຖືທີ່ບໍ່ມີສານນໍາຍັງບໍ່ຄົບຖ້ວນ.

ແຜນຄຸນວຸດທິຂອງເຈົ້າຕ້ອງປະກອບມີ:

ການທົດສອບ ມາດຕະຖານ ຜ່ານເງື່ອນໄຂ
ຮອບວຽນຄວາມຮ້ອນ -40°C ຫາ +125°C, 2000 ຮອບ ບໍ່ມີຮອຍແຕກຮ່ວມກັນ (IPC-9701)
ການສັ່ນສະເທືອນ 6g ແບບສຸ່ມ, ຕໍາ່ສຸດທີ່ 24 ຊົ່ວໂມງ ບໍ່ມີການລົບກວນໄຟຟ້າ
ຂີ້ໝິ້ນ 85°C/85% RH, 3000 ຊົ່ວໂມງ ບໍ່ມີໝວກ > 50µm
ການເກັບຮັກສາອຸນຫະພູມສູງ 150°C, 1000 ຊົ່ວໂມງ ບໍ່ມີ IMC overgrowth>5µm

ຄໍາ​ແນະ​ນໍາ​ພາກ​ປະ​ຕິ​ບັດ​:ຫຼາຍ OEMs ລົດຍົນສືບຕໍ່ກໍານົດ solder ນໍາສໍາລັບ ECUs ພາຍໃຕ້ການ hood ໂດຍໃຊ້ການຍົກເວັ້ນ RoHS ທີ່ມີຢູ່ແລ້ວ. ສົນທະນາກັບລູກຄ້າຂອງທ່ານກ່ອນທີ່ຈະມຸ່ງຫມັ້ນທີ່ຈະບໍ່ມີສານນໍາ. ຖ້າບໍ່ມີສານຕະກົ່ວແມ່ນບັງຄັບ, ໃຫ້ລະບຸການສໍາເລັດຮູບຂອງຫນ້າດິນ ENIG ແລະການເຄືອບທີ່ສອດຄ່ອງສໍາລັບອຸປະກອນປະກອບທັງຫມົດ.

Q2: ຂັບມໍເຕີອຸດສາຫະກໍາຂອງຂ້ອຍລົ້ມເຫລວຫຼັງຈາກ 18 ເດືອນທີ່ມີຂໍ້ຕໍ່ solder ມີຮອຍແຕກຢູ່ໃນຫົກ MOSFETs ພະລັງງານ. ການປະກອບແມ່ນໃຊ້ SAC305 solder ບໍ່ມີສານນໍາ. ເກີດຫຍັງຂຶ້ນ?

A:ນີ້ແມ່ນຄວາມລົ້ມເຫຼວຂອງຄວາມເຫນື່ອຍລ້າຄວາມຮ້ອນແບບຄລາສສິກ. ນີ້ແມ່ນລໍາດັບການວິນິດໄສ:

ຂັ້ນ​ຕອນ​ທີ 1 - ກວດ​ສອບ​ສະ​ຖານ​ທີ່ crack ໄດ້​:ພາຍໃຕ້ກ້ອງຈຸລະທັດ, ເບິ່ງການໂຕ້ຕອບລະຫວ່າງ MOSFET ນໍາແລະ fillet solder ໄດ້. ຖ້າຮອຍແຕກແລ່ນໄປຕາມຊັ້ນປະສົມ intermetallic (IMC), IMC ມີຄວາມຫນາເກີນໄປໃນລະຫວ່າງການ reflow.

ຂັ້ນຕອນທີ 2 - ກວດເບິ່ງໂປຣໄຟລ໌ reflow ຂອງທ່ານ:ສໍາລັບ SAC305, ເວລາຂ້າງເທິງ liquidus (TAL) ຄວນຈະເປັນ 60 ຫາ 90 ວິນາທີສູງສຸດ. ຖ້າ TAL ຂອງທ່ານເກີນ 120 ວິນາທີ, ຄວາມຫນາ IMC ສາມາດເກີນ 10µm (ເຂດ brittle ເລີ່ມຕົ້ນສູງກວ່າ 5µm).

ຂັ້ນ​ຕອນ​ທີ 3 - ການ​ວັດ​ແທກ​ການ​ເພີ່ມ​ຂຶ້ນ​ຂອງ​ອຸນ​ຫະ​ພູມ​ໃນ MOSFET pad ໄດ້​:ດ້ວຍກ້ອງອິນຟາເຣດ, ວັດແທກອຸນຫະພູມຂອງແຜ່ນຢູ່ເຕັມທີ່. ຖ້າມັນເກີນ 110 ອົງສາ C, ພື້ນທີ່ຮອບວຽນຄວາມຮ້ອນ (ΔT) ແມ່ນໃຫຍ່ເກີນໄປ.

ຂັ້ນຕອນທີ 4 - ກວດສອບການຕິດຕັ້ງຈຸດດຽວ:ພະລັງງານ MOSFETs ທີ່ມີແຜ່ນຄວາມຮ້ອນຂະຫນາດໃຫຍ່ (DPAK, D2PAK, TO-263) ທີ່ຂາດຄວາມຮ້ອນຫຼືມີຊ່ອງຫວ່າງພາຍໃຕ້ແຜ່ນທີ່ປະສົບກັບຈຸດຮ້ອນ. X-ray ຂໍ້ຕໍ່ - ຊ່ອງຫວ່າງຫຼາຍກວ່າ 25% ຂອງພື້ນທີ່ pad ແມ່ນບໍ່ສາມາດຍອມຮັບໄດ້.

ແນະນຳການແກ້ໄຂ (ຕາມລຳດັບຄວາມສຳຄັນ):

1. ຫຼຸດ ΔT:ເພີ່ມເຄື່ອງເຮັດຄວາມຮ້ອນ ຫຼືປັບປຸງການໄຫຼວຽນຂອງອາກາດເພື່ອຮັກສາແຜ່ນຮອງ MOSFET ຕໍ່າກວ່າ 90°C ໃນເວລາໂຫຼດເຕັມ.

2. ເພີ່ມຄວາມຮ້ອນຜ່ານ:ພາຍໃຕ້ແຜ່ນ MOSFET ແຕ່ລະອັນ, ວາງອາເຣຂອງ 0.3mm vias (ເຕັມໄປ ແລະ ຫຸ້ມ) ເພື່ອດຶງຄວາມຮ້ອນເຂົ້າໄປໃນຍົນ PCB.

3. ໃຊ້ໂລຫະປະສົມເງິນຕ່ໍາ:ພິຈາລະນາ SAC105 (1% Ag) ແທນ SAC305. ເນື້ອໃນເງິນຕ່ໍາເພີ່ມຄວາມຍືດຫຍຸ່ນແລະຄວາມທົນທານຕໍ່ຄວາມເຫນື່ອຍລ້າຄວາມຮ້ອນໃນຄ່າໃຊ້ຈ່າຍຂອງຈຸດລະລາຍທີ່ສູງຂຶ້ນເລັກນ້ອຍ.

4. ຫມໍ້ MOSFETs:ນຳໃຊ້ສານປະກອບ potting conductive ຄວາມຮ້ອນໃສ່ເທິງ MOSFETs. ນີ້ເຮັດໃຫ້ຄວາມເຄັ່ງຕຶງຂອງວົງຈອນຄວາມຮ້ອນເຮັດໃຫ້ຊຸ່ມຊື່ນແລະໂອນຄວາມຮ້ອນ.

Q3: ຂ້ອຍຈໍາເປັນຕ້ອງໄດ້ສ້ອມແປງເຄື່ອງຄວບຄຸມມໍເຕີ PCBA ທີ່ນໍາໃຊ້ໃນເບື້ອງຕົ້ນ solder. ຂ້ອຍສາມາດໃຊ້ solder ບໍ່ມີສານຕະກົ່ວສໍາລັບການສ້ອມແປງໄດ້ບໍ?

A:ດ້ານວິຊາການແມ່ນແລ້ວ, ແຕ່ບໍ່ແນະນໍາ. ນີ້ແມ່ນເຫດຜົນ:

ບັນຫາທີ 1 - ໂລຫະປະສົມ:solder ທີ່ບໍ່ມີສານຂີ້ກົ່ວ (SAC305) ບໍ່ປົນກັນດີກັບ solder ນໍາຕົກຄ້າງ (Sn63/Pb37). ໂລຫະປະສົມທີ່ເປັນຜົນມາຈາກມີຈຸດລະລາຍທີ່ບໍ່ສາມາດຄາດເດົາໄດ້ (ໂດຍປົກກະຕິແມ່ນ 190 ° C ຫາ 210 ° C) ແລະປະກອບເປັນຂໍ້ຕໍ່ອ່ອນໆ, ເປັນເມັດພືດມີຄວາມສ່ຽງທີ່ຈະແຕກ.

ບັນຫາທີ 2 - ການຂັດກັນຂອງອຸນຫະພູມ:ເພື່ອ​ໃຫ້​ຢາງ​ເຊື່ອມ​ທີ່​ບໍ່​ມີ​ສານ​ຕະກົ່ວ​ຢ່າງ​ຖືກ​ຕ້ອງ, ເຈົ້າ​ຕ້ອງ​ມີ​ຄວາມ​ຮ້ອນ 370°C ຫາ 400°C. ອຸນຫະພູມນີ້ສາມາດ:

Delaminate pad PCB ຈາກ substrate FR4

ທໍາລາຍອົງປະກອບທີ່ຢູ່ຕິດກັນ (ໂດຍສະເພາະຕົວເກັບປະຈຸໄຟຟ້າ)

ລະລາຍຕົວເຊື່ອມຕໍ່ພາດສະຕິກທີ່ຢູ່ໃກ້ຄຽງ

ໂປຣໂຕຄໍການສ້ອມແປງທີ່ແນະນຳ:

ສະຖານະການ ການປະຕິບັດທີ່ດີທີ່ສຸດ
ສ້ອມ​ແປງ​ປະ​ກອບ​ສ່ວນ​ນໍາ​ ໃຊ້ solder ນໍາ (Sn63/Pb37) ສໍາລັບການສ້ອມແປງ. ຈໍານວນຂະຫນາດນ້ອຍແມ່ນໄດ້ຮັບການຍົກເວັ້ນຈາກ RoHS ສໍາລັບຈຸດປະສົງການສ້ອມແປງ.
ການທົດແທນອົງປະກອບດຽວ ເອົາ solder ເກົ່າທັງຫມົດອອກຫມົດ (ໃຊ້ solder wick ຫຼືສູນຍາກາດ desoldering), ຫຼັງຈາກນັ້ນ re: solder ກັບປະເພດໂລຫະປະສົມຕົ້ນສະບັບ.
ບໍ່ມີການເຂົ້າເຖິງ solder ນໍາ Desolder ຢ່າງສົມບູນ, ເຮັດຄວາມສະອາດແຜ່ນຢ່າງສະອາດ, ນໍາໃຊ້ flux ທີ່ບໍ່ມີສານຕະກົ່ວ, ຫຼັງຈາກນັ້ນໃຊ້ solder ທີ່ບໍ່ມີສານຕະກົ່ວ. ປາຍທາດເຫຼັກທີ່ອຸນຫະພູມສູງສຸດ 370 ອົງສາ.
rework ຂະຫນາດໃຫຍ່ ປະຕິເສດຄະນະ. ການປະສົມໂລຫະປະສົມສ້າງການປະຕິບັດພາກສະຫນາມທີ່ບໍ່ຫນ້າເຊື່ອຖື.

ຖ້າ​ຫາກ​ວ່າ​ທ່ານ​ຕ້ອງ​ການ​ນໍາ​ໃຊ້​ທີ່​ບໍ່​ມີ​ການ​ນໍາ​ໃຊ້​ໃນ​ກະ​ດານ​ນໍາ​:ເອົາ 100% ຂອງ solder ທີ່ມີຢູ່ແລ້ວອອກຈາກພື້ນທີ່ການສ້ອມແປງໂດຍໃຊ້ສະຖານີ desoldering ສູນຍາກາດ. ກວດເບິ່ງພາຍໃຕ້ການຂະຫຍາຍ - ແຜ່ນໂລຫະທີ່ຕົກຄ້າງໃດໆຈະປົນເປື້ອນສ່ວນໃຫມ່. ຫຼັງຈາກນັ້ນ, ດໍາເນີນການກັບ soldering ທີ່ບໍ່ມີສານນໍາພາທີ່ 370 ° C ທີ່ມີ flux ການເຄື່ອນໄຫວ.

ມາຕຣິກເບື້ອງການຕັດສິນໃຈ: Leaded vs. Lead-Free ສໍາລັບ Motor Control PCBA

ໃຊ້ຕາຕະລາງນີ້ເພື່ອແນະນໍາທາງເລືອກ soldering ຂອງທ່ານ.

ຖ້າຄຳຕອບຂອງເຈົ້າແມ່ນແມ່ນຢູ່ແຖວໃດ... ...ຫຼັງຈາກນັ້ນເລືອກ solder ນີ້
ຜະລິດຕະພັນຂາຍໃຫ້ EU, ຈີນ, ເກົາຫຼີ, ຫຼືຕະຫຼາດ RoHS ທີ່ຄ້າຍຄືກັນ ບໍ່ມີສານຕະກົ່ວ
ຜະລິດຕະພັນແມ່ນລະດັບຜູ້ບໍລິໂພກຫຼືການຄ້າ ບໍ່ມີສານຕະກົ່ວ
ຜະລິດຕະພັນແມ່ນລົດຍົນພາຍໃຕ້ຝາອັດປາກຂຸມທີ່ມີອາຍຸ <5 ປີ ບໍ່ມີຜູ້ ນຳ ມີຄຸນສົມບັດ
ຜະລິດຕະພັນຕ້ອງການຊີວິດ 10+ ປີໃນສະພາບແວດລ້ອມການສັ່ນສະເທືອນສູງ ນໍາພາ (ຖ້າມີການຍົກເວັ້ນ)
ຜະລິດຕະພັນເຮັດວຽກຢູ່ໃນ -40 ° C ຫາ +125 ° C ດ້ວຍວົງຈອນຄວາມຮ້ອນປະຈໍາວັນ ນໍາພາ (ເສັ້ນທາງການຍົກເວັ້ນ)
ຜະລິດຕະພັນແມ່ນຍານອາວະກາດ, ທະຫານ, ຫຼືຄວາມປອດໄພທາງການແພດ ນໍາ (ມີຂໍ້ຍົກເວັ້ນ)
ທ່ານກໍາລັງສ້ອມແປງເຄື່ອງປະກອບທີ່ນໍາດ້ວຍ solder ທີ່ມີຢູ່ແລ້ວ ນໍາ (ໃຊ້ໂລຫະປະສົມຕົ້ນສະບັບ)
ທ່ານມີສິນຄ້າຄົງຄັງທີ່ມີຢູ່ແລ້ວຂອງອົງປະກອບນໍາ - solder ນຳ (ຄວາມເຂົ້າກັນໄດ້ຂອງຂະບວນການ)

ການເຊື່ອມໂລຫະທີ່ບໍ່ມີສານຕະກົ່ວແມ່ນຕ້ອງການຕາມກົດຫມາຍສໍາລັບ PCBAs ຄວບຄຸມມໍເຕີສ່ວນໃຫຍ່ທີ່ຖືກສົ່ງໄປຫາຕະຫຼາດທີ່ມີການຄວບຄຸມ. ແນວໃດກໍ່ຕາມ, ຄຸນສົມບັດວັດສະດຸຂອງໂລຫະປະສົມທີ່ບໍ່ມີສານຕະກົ່ວ - ຄວາມເສື່ອມທີ່ສູງກວ່າ, ການສ້າງ IMC ຫນາກວ່າ, ຄວາມສ່ຽງຂອງກົ່ວ whisker - ສ້າງຄວາມກັງວົນກ່ຽວກັບຄວາມຫນ້າເຊື່ອຖືທີ່ແທ້ຈິງໃນການນໍາໃຊ້ການສັ່ນສະເທືອນສູງແລະວົງຈອນຄວາມຮ້ອນ.

ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ບໍ່ມີການນໍາທາງບັງຄັບ:

ໃຊ້ ENIG ສໍາເລັດຮູບສໍາລັບການຊຸ່ມທີ່ດີທີ່ສຸດ

ຄວບຄຸມໂປຣໄຟລ໌ reflow ຢ່າງລະມັດລະວັງ (TAL 60-90 ວິນາທີ, ສູງສຸດ 245-260°C)

ເພີ່ມ potting ຫຼືກາວສໍາລັບອົງປະກອບທີ່ມີມະຫາຊົນສູງ

ນຳໃຊ້ການເຄືອບທີ່ສອດຄ່ອງກັນເພື່ອຫຼຸດຜ່ອນການໃສ່ກະປ໋ອງ

ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີສິດໄດ້ຮັບການຍົກເວັ້ນ (ລົດຍົນພາຍໃຕ້ການhood, ອຸດສາຫະກໍາ 10+ ປີ, aerospace, ທາງການແພດ):

- solder ນໍາ (Sn63 / Pb37) ຍັງຄົງເປັນມາດຕະຖານຄໍາທີ່ເຊື່ອຖືໄດ້

- ການປະສົມປະສານຂອງ ductility, ການຕໍ່ຕ້ານການສັ່ນສະເທືອນ, ແລະທົດສະວັດຂອງຂໍ້ມູນພາກສະຫນາມແມ່ນຍາກທີ່ຈະທົດແທນ

ສໍາລັບການສ້ອມແປງ:ຈັບຄູ່ກັບໂລຫະປະສົມ solder ຕົ້ນສະບັບ. ໂລຫະປະສົມສ້າງຂໍ້ຕໍ່ທີ່ບໍ່ສາມາດຄາດເດົາໄດ້, ບໍ່ຫນ້າເຊື່ອຖື.

ການຕັດສິນໃຈສຸດທ້າຍຈະດຸ່ນດ່ຽງການປະຕິບັດຕາມກົດລະບຽບຕໍ່ກັບຄວາມຫນ້າເຊື່ອຖືຂອງພາກສະຫນາມ. ສໍາລັບຜະລິດຕະພັນຜູ້ບໍລິໂພກທີ່ມີອາຍຸ 3-5 ປີ, ບໍ່ມີສານຕະກົ່ວແມ່ນແກ່ແລະເຊື່ອຖືໄດ້. ສໍາລັບການຄວບຄຸມມໍເຕີທີ່ມີຄວາມສໍາຄັນດ້ານຄວາມປອດໄພຫຼືອາຍຸຍືນ, ໃຫ້ດໍາເນີນການຍົກເວັ້ນແລະນໍາໃຊ້ເຄື່ອງ solder ນໍາ.
