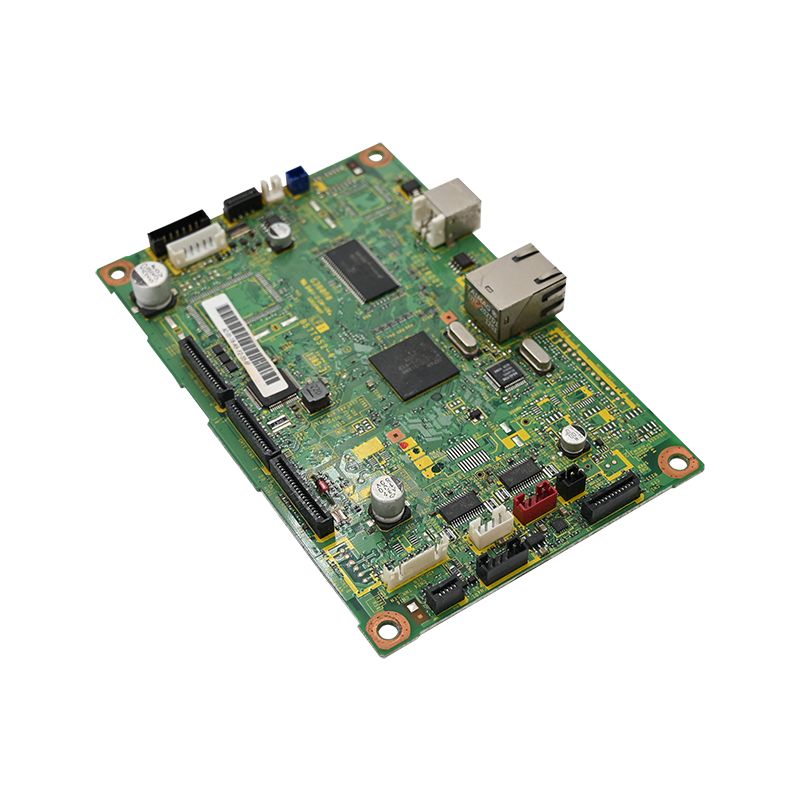

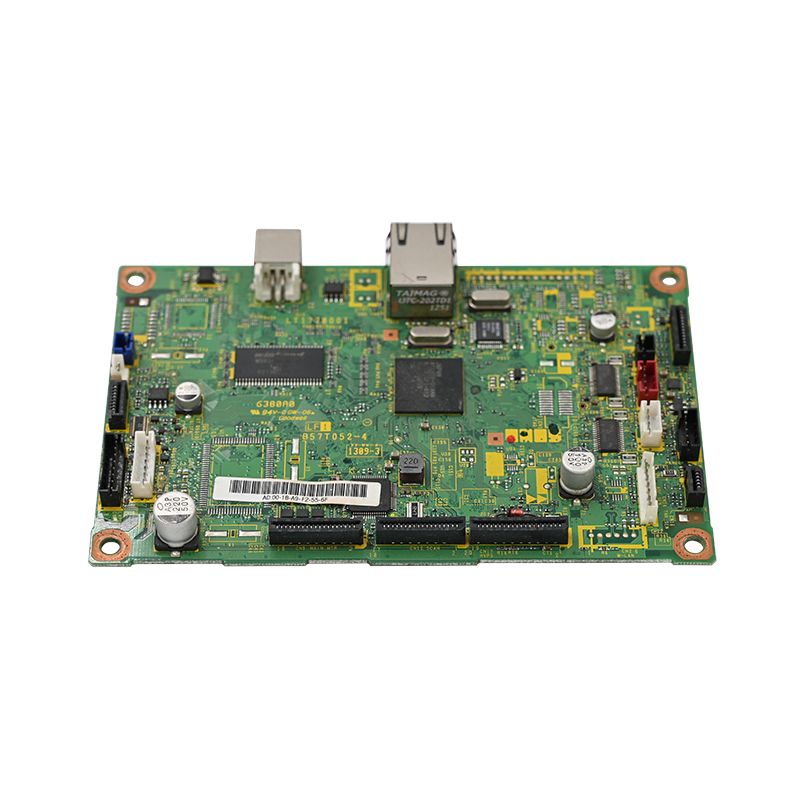

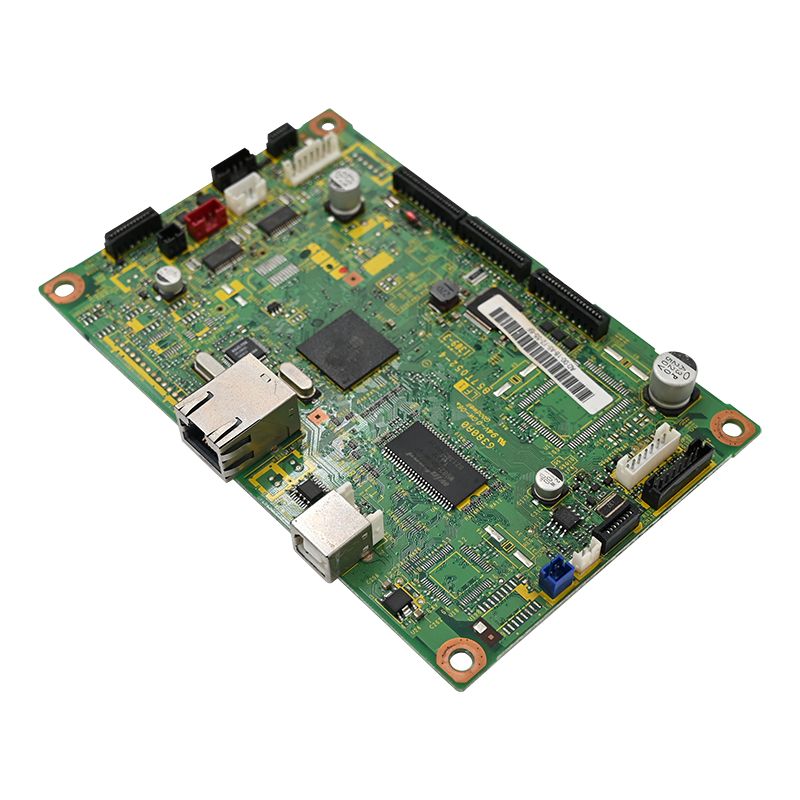

ເຄື່ອງສະແກນ Obd PCBA

ໃນຂະນະທີ່ຍານພາຫະນະກາຍເປັນຄອມພິວເຕີເພີ່ມຂຶ້ນ, ຄວາມຕ້ອງການເຄື່ອງສະແກນ OBD2 (On-Board Diagnostics) ທີ່ມີຄວາມແມ່ນຍໍາສູງ, ທົນທານຕໍ່ການຂະຫຍາຍຕົວ. ຢູ່ Unixplore Electronics, ພວກເຮົາໃຫ້ບໍລິການຜະລິດເຄື່ອງສະແກນ OBD2 PCBA ແບບຄົບວົງຈອນ—ຈາກການຈັດວາງ PCB ແລະ ການຈັດຫາສ່ວນປະກອບ ຈົນເຖິງການປະກອບ, ການທົດສອບ ແລະ ການເຄືອບທີ່ສອດຄ່ອງກັນ.

ດ້ວຍປະສົບການຫຼາຍກວ່າໜຶ່ງທົດສະວັດໃນຂະແໜງເຄື່ອງໃຊ້ໄຟຟ້າໃນລົດຍົນ, ໂຊລູຊັນເຄື່ອງສະແກນ OBD2 PCBA ຂອງພວກເຮົາໄດ້ຖືກອອກແບບເພື່ອທົນກັບສະພາບແວດລ້ອມທີ່ໂຫດຮ້າຍຂອງຮ້ານສ້ອມແປງລົດຍົນ ແລະບ່ອນຈອດເຄື່ອງຈັກ.

ເປັນຫຍັງເລືອກ Unixplore ສໍາລັບເຄື່ອງສະແກນ OBD2 PCBA ຂອງທ່ານ?

• ຄຸນນະພາບເກຣດຂອງລົດຍົນ: ກະດານຂອງພວກເຮົາຖືກສ້າງຂື້ນດ້ວຍອົງປະກອບທີ່ມີລະດັບຈາກ -40°C ຫາ +105°C, ຮັບປະກັນການເຮັດວຽກພາຍໃຕ້ອຸນຫະພູມຂອງຝາອັດປາກມົດລູກ.
• ການຜະລິດແບບ Turnkey: ພວກເຮົາໃຫ້ບໍລິການແບບຄົບວົງຈອນລວມທັງການປະກອບ SMT, ການທົດສອບການເຮັດວຽກ ແລະການສ້າງກ່ອງ.
• ຈຸດສຸມຄວາມໜ້າເຊື່ອຖື: ຄຸນສົມບັດລວມມີການອອກແບບ PCB 4 ຊັ້ນເພື່ອຄວາມສົມບູນຂອງສັນຍານ, ການເຄືອບທີ່ສອດຄ່ອງກັນເພື່ອປ້ອງກັນການກັດກ່ອນ, ແລະການທົດສອບໃນວົງຈອນຢ່າງເຂັ້ມງວດ (ICT).
• ຄວາມເປັນເລີດທີ່ໄດ້ຮັບການຮັບຮອງ: ສະຖານທີ່ຂອງພວກເຮົາແມ່ນ ISO 9001:2015 ໄດ້ຮັບການຢັ້ງຢືນ ແລະປະຕິບັດຕາມມາດຕະຖານ IPC-610E.

ຂໍ້ມູນຈໍາເພາະຫຼັກຂອງ OBD2 Scanner PCBA ຂອງພວກເຮົາ

ກະດານສະແກນ OBD2 ມືອາຊີບຂອງພວກເຮົາຖືກອອກແບບດ້ວຍຕົວກໍານົດການທີ່ບໍ່ສາມາດຕໍ່ລອງໄດ້ເພື່ອຮັບປະກັນຄວາມເຂົ້າກັນໄດ້ກັບຍານພາຫະນະ 1996-ປະຈຸບັນ (ທັງນໍ້າມັນແອັດຊັງແລະກາຊວນ).

ແນະນຳ BOM & ການຈັດຫາອົງປະກອບ

ພວກເຮົາໃຊ້ພຽງແຕ່ສ່ວນປະກອບທີ່ນິຍົມທີ່ມາຈາກຜູ້ຈັດຈໍາຫນ່າຍທີ່ໄດ້ຮັບອະນຸຍາດເພື່ອຮັບປະກັນຄວາມທົນທານແລະປະສິດທິພາບ.

• ເຄື່ອງຮັບສັນຍານ: ເຄື່ອງສົ່ງສັນຍານ CAN ລະດັບລົດຍົນ + ເຄື່ອງຮັບສັນຍານທີ່ສອດຄ່ອງກັບ ISO9141/KWP2000 ສໍາລັບການສື່ສານລົດເມທີ່ແຂງແຮງ.

• ການປົກປ້ອງ: ອາເຣໄດໂອດສະກັດກັ້ນແຮງດັນຊົ່ວຄາວເພື່ອປ້ອງກັນການຖິ້ມຂີ້ເຫຍື້ອ.

• ການເຊື່ອມຕໍ່: ຕົວເຊື່ອມຕໍ່ຊາຍ OBD2 16-pin, ເຄືອບສີທອງທີ່ມີສະລັກລັອກ (ປ້ອງກັນການຜຸພັງຂອງຕິດຕໍ່ ແລະຮັບປະກັນຄວາມໜ້າເຊື່ອຖືໃນໄລຍະຍາວຕໍ່ກັບຮອບສຽບເລື້ອຍໆ).

• ຕົວຄວບຄຸມແຮງດັນ: ເຄື່ອງຄວບຄຸມການສົ່ງກະແສໄຟຕໍ່າ 5V/400mA ເກຣດລົດຍົນ ຮັບປະກັນການສະໜອງພະລັງງານທີ່ໝັ້ນຄົງ.

ຂະບວນການຜະລິດຂອງພວກເຮົາ: ຄຸນນະພາບໂດຍບໍ່ມີການປະນີປະນອມ

ພວກເຮົາປະຕິບັດຕາມກະແສການຜະລິດທີ່ເຂັ້ມງວດເພື່ອຫຼຸດຜ່ອນຄວາມລົ້ມເຫລວໃນພາກສະຫນາມແລະການຮັບປະກັນກັບຄືນມາ.

1. ແຜນຜັງ PCB & ຄວາມສົມບູນຂອງສັນຍານ

• Star Grounding: ພື້ນຖານອະນາລັອກ ແລະດິຈິຕອລຖືກແຍກອອກຈາກກັນ ແລະເຊື່ອມຕໍ່ກັນຢູ່ຈຸດດຽວໃກ້ກັບແຫຼ່ງໄຟເພື່ອຫຼຸດສຽງລົບກວນ.

• ການຄວບຄຸມ impedance: CAN_H/CAN_L ຮອຍຂີດຂ່ວນແມ່ນຂະໜານ ແລະ ກົງກັນໃນຄວາມຍາວ (120Ω ± 10% impedance ແຕກຕ່າງ).

• ການຈັດວາງ ESD: ອົງປະກອບປ້ອງກັນແມ່ນຖືກຈັດໃສ່ພາຍໃນ 5 ມມ ຂອງເຂັມເຊື່ອມຕໍ່ OBD2 ເພື່ອຄວາມປອດໄພທີ່ດີທີ່ສຸດ.

2. ການປະກອບ & soldering

• Solder ທີ່ບໍ່ມີສານຕະກົ່ວ: ໃຊ້ SAC305 solder ສໍາລັບການປະຕິບັດຕາມ RoHS.

• ໂຕເຊື່ອມຕໍ່ຜ່ານຮູ: ສະເພາະສຳລັບຕົວເຊື່ອມຕໍ່ OBD2 16-pin ເພື່ອປ້ອງກັນການແຕກຫຼັງຈາກຮອບສຽບຊ້ຳໆ.

• ການເຄືອບ Conformal: ການເຄືອບອະຄິລິກ ຫຼືຊິລິໂຄນແມ່ນໃຊ້ເພື່ອປ້ອງກັນຄວາມຊຸ່ມຊື່ນ ແລະສານເຄມີຕົກຄ້າງ.

3. In-Circuit Testing (ICT) & Calibration

ທຸກໆເຄື່ອງສະແກນ OBD2 PCBA ຕ້ອງຜ່ານໂປໂຕຄອນທີ່ເຄັ່ງຄັດກ່ອນການຂົນສົ່ງ:

• ການທົດສອບຄວາມຕໍ່ເນື່ອງ: ກວດເບິ່ງໂສ້ງຂາສັ້ນທັງໝົດ 16 ເຂັມ.

• ການທົດສອບການຈັບມື: ຮອບວຽນຜ່ານ CAN, KWP, J1850 ໂດຍໃຊ້ເຄື່ອງຈຳລອງລົດທີ່ຕັ້ງໂປຣແກຣມໄດ້.

• ການກວດການແຕ້ມປັດຈຸບັນ: ຢັ້ງຢືນແລ້ວເປັນ <70mA ເມື່ອຢູ່ຊື່ໆ (ປິດໄຟ) ເພື່ອປ້ອງກັນບໍ່ໃຫ້ແບັດເຕີຣີລົດໝົດໄປ.

ຮູບແບບຄວາມລົ້ມເຫລວທົ່ວໄປ & ການປ້ອງກັນຂອງພວກເຮົາ

ບໍລິການເພີ່ມມູນຄ່າ: ການເຊື່ອມໂຍງ Bluetooth/WiFi

ການເພີ່ມການເຊື່ອມຕໍ່ໄຮ້ສາຍກັບເຄື່ອງສະແກນ OBD2 ມັກຈະເຮັດໃຫ້ສິ່ງທ້າທາຍ EMC. ພວກ​ເຮົາ​ມີ​ຄວາມ​ຊ່ຽວ​ຊານ​ດ້ານ​ວິ​ສະ​ວະ​ກໍາ​ເພື່ອ​ເຊື່ອມ​ໂຍງ Bluetooth/WiFi ສົບ​ຜົນ​ສໍາ​ເລັດ​ໃນ​ຂະ​ນະ​ທີ່​ຜ່ານ​ມາດ​ຕະ​ຖານ EMC ລົດ​ຍົນ (ເຊັ່ນ​: CISPR 25​)​.

ການແຍກທາງກາຍຍະພາບ: ພາກສ່ວນໄຮ້ສາຍແມ່ນແຍກອອກຈາກການຕິດຕາມ CAN ເພື່ອຫຼຸດຜ່ອນການລົບກວນ.
ພະລັງງານແຍກຕ່າງຫາກ: ເຄື່ອງຄວບຄຸມແຮງດັນສະເພາະສຳລັບໂມດູນໄຮ້ສາຍເພື່ອປ້ອງກັນການເຊື່ອມສຽງລົບກວນ.
Ferrite Beads & Chokes ຮູບແບບທົ່ວໄປ: ໃຊ້ກັບກະແສໄຟຟ້າ ແລະສາຍ CAN ເພື່ອສະກັດກັ້ນການປ່ອຍອາຍພິດ ແລະຮັບປະກັນຄວາມສົມບູນຂອງສັນຍານ.

ກ່ຽວກັບ Unixplore Electronics

• ສ້າງຕັ້ງຂຶ້ນໃນປີ 2011, Unixplore Electronics Co., Ltd. ເປັນຜູ້ໃຫ້ບໍລິການຊັ້ນນໍາຂອງການບໍລິການການຜະລິດອີເລັກໂທຣນິກແບບຄົບວົງຈອນ.

• ຄວາມອາດສາມາດຂອງໂຮງງານ: ຫຼາຍກວ່າໂຮງງານ 3,000 sqm ມີ 6 ສາຍ SMT ແລະ 4 ສາຍ DIP.

• ຜົນຜະລິດປະຈໍາປີ: ຫຼາຍກວ່າ 1,500,000 ຊິ້ນຂອງ PCBAs ແລະ 150,000 ຊຸດຜະລິດຕະພັນສໍາເລັດຮູບ.

• ການເຂົ້າເຖິງທົ່ວໂລກ: ພວກເຮົາສົ່ງອອກໄປອາເມລິກາເໜືອ, ເອີຣົບ, ແລະໂອເຊຍເນຍ.

ພ້ອມທີ່ຈະເປີດຕົວໂຄງການເຄື່ອງສະແກນ OBD2 ຂອງທ່ານບໍ?

• ບໍ່ມີປະລິມານການສັ່ງຊື້ຂັ້ນຕ່ໍາ (ບໍ່ມີ MOQ)
• ການໃຫ້ຄໍາປຶກສາດ້ານວິຊາການຟຣີແລະການທົບທວນຄືນ DFM
• ການຂົນສົ່ງແບບຕົ້ນແບບພາຍໃນ 72 ຊົ່ວໂມງ

ຢ່າປ່ອຍໃຫ້ຜະລິດຕະພັນການວິນິດໄສລົດຍົນຂອງທ່ານຕິດຢູ່ໃນຂັ້ນຕອນຂອງແຜນຜັງ. ດ້ວຍປະສົບການຫຼາຍກວ່າໜຶ່ງທົດສະວັດໃນການຜະລິດເຄື່ອງອີເລັກໂທຣນິກຂອງລົດຍົນ PCBA, Unixplore ຊ່ວຍໃຫ້ທ່ານຫັນປ່ຽນການອອກແບບຂອງທ່ານໄປສູ່ຄຸນນະພາບສູງ, ຜະລິດຕະພັນທີ່ພ້ອມທີ່ຈະຜະລິດໄດ້ຢ່າງວ່ອງໄວ.

[ຮັບໃບສະເໜີລາຄາຟຣີດຽວນີ້ ]

ຫຼືສົ່ງລາຍລະອຽດໂຄງການຂອງທ່ານໂດຍກົງຫາ:jerry@unixplore.com
