ເພດານ PCBA

ແສງເພດານ PCBA ແມ່ນການປະກອບແສງສະຫວ່າງທົ່ວໄປທີ່ສຸດໃນອາຄານທີ່ຢູ່ອາໄສແລະການຄ້າ. ບໍ່ເຫມືອນກັບກະດານປູກພືດສວນຫຼືລົດຍົນພິເສດ, PCBAs ເພດານຕ້ອງດຸ່ນດ່ຽງຄ່າໃຊ້ຈ່າຍ, ການປະຕິບັດຄວາມຮ້ອນ, ແລະການປະຕິບັດຕາມກົດລະບຽບສໍາລັບການຜະລິດຈໍານວນຫລາຍ.

ສົ່ງສອບຖາມ

ລາຍ​ລະ​ອຽດ​ຜະ​ລິດ​ຕະ​ພັນ

ດ້ວຍປະສົບການ 20 ປີໃນການຜະລິດເຄື່ອງໃຊ້ໄຟຟ້າແລະ PCB, ຂ້າພະເຈົ້າໄດ້ທົບທວນຄືນຫລາຍພັນຊຸດຂອງເພດານເພດານ. ຄູ່ມືນີ້ກວມເອົາການຄັດເລືອກວັດສະດຸ, ການຄຸ້ມຄອງຄວາມຮ້ອນ, ການຄວບຄຸມການຂັບຂີ່, ແລະຂໍ້ກໍານົດການປະຕິບັດຕາມສະເພາະກັບການອອກແບບເພດານ PCBA.

ສິ່ງທີ່ເປັນເພດານ PCBA ຕ້ອງເຮັດ

ແສງສະຫວ່າງເພດານ PCBA (ສະພາແຫ່ງວົງຈອນພິມ) ຄວບຄຸມແລະພະລັງງານຂອງແຫຼ່ງແສງສະຫວ່າງ LED. ບໍ່ເຫມືອນກັບ PCB ເປົ່າ, PCBA ປະກອບມີອົງປະກອບທັງຫມົດທີ່ soldered ໃສ່ກະດານ --- LEDs, ໄດເວີ, ຕົວຕ້ານທານ, capacitors, ແລະຕົວເຊື່ອມຕໍ່.

ຫນ້າທີ່ຕົ້ນຕໍຂອງໄຟເພດານ PCBA:

- ການແປງ AC-DC (ຖ້າໄດເວີປະສົມປະສານ):ປ່ຽນ 110-277V AC ເປັນ DC ແຮງດັນຕ່ໍາສໍາລັບ LEDs

- ກົດລະບຽບໃນປະຈຸບັນຄົງທີ່:ຮັກສາກະແສໄຟ LED ໃຫ້ຄົງທີ່ເຖິງວ່າຈະມີການເຫນັງຕີງແຮງດັນຂອງວັດສະດຸປ້ອນ

- ການ​ຄຸ້ມ​ຄອງ​ຄວາມ​ຮ້ອນ​:ເຮັດຄວາມຮ້ອນຫ່າງຈາກຈຸດເຊື່ອມຕໍ່ LED ເພື່ອປ້ອງກັນຄວາມລົ້ມເຫຼວກ່ອນໄວອັນຄວນ

- ການ​ຄວບ​ຄຸມ​ແສງ​ສະ​ຫວ່າງ (ທາງ​ເລືອກ​ອື່ນ​):ການໂຕ້ຕອບກັບ dimmers ຝາ (0-10V, TRIAC, ຫຼື PWM)

ຄວາມແຕກຕ່າງຈາກ PCB ເປົ່າ:PCB ເປົ່າມີຮ່ອງຮອຍທອງແດງແລະ pads ແຕ່ບໍ່ມີອົງປະກອບ. PCBA ໄດ້ຖືກປະກອບຢ່າງເຕັມສ່ວນແລະພ້ອມທີ່ຈະຕິດຕັ້ງເຂົ້າໄປໃນ fixture ແສງສະຫວ່າງ.

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ

ພາລາມິເຕີການປ້ອນຂໍ້ມູນພະລັງງານ

ParameterStandard RangeHigh-Performance RangeInput Voltage (AC)110-120V (US) ຫຼື 220-240V (EU)90-277V (universal) Input Frequency50/60 Hz50/60 HzPower Factor (PF)>0.70 (Tosumer) (Tosumer) (THD)<20%<15% (ຄວາມຕ້ອງການ DLC)Surge Protection1 kV (ພື້ນຖານ)2-4 kV (ທາງການຄ້າ)

ປັດໄຈພະລັງງານ ແລະຄວາມຕ້ອງການ THD ຕໍ່ມາດຕະຖານ Energy Star ແລະ DLC.

ຂໍ້ມູນຈໍາເພາະຜົນຜະລິດ LED

ພາຣາມິເຕີຕ່ໍາ PowerMedium PowerHigh PowerTotal Lumen Output800-1500 lm (ປ່ຽນແທນ 60W incandescent) 1500-3000 lm3000-5000 lm+ຈໍານວນ LEDs18-4848-100100-200+LED ປັດຈຸບັນ m501050-105 ພະລັງງານ MATotal 8-15W15-30W30-60W

ຂໍ້ມູນສະເພາະທາງກາຍະພາບ

ParameterFR4 StandardAluminum MCPCBBoard ShapeRound, square, or customRound, square, or customDiameter (ຮອບປົກກະຕິ) 100mm to 300mm100mm to 300mm Copper Weight1 oz (signal), 2 oz (power)1-2 ozLayer Count2 layers (layers commonest5.Thermal) 1-2. W/m·K1-9 W/m·K

ການຄັດເລືອກວັດສະດຸ PCB: FR4 ທຽບກັບ Aluminum MCPCB

ທາງເລືອກລະຫວ່າງ FR4 ແລະອະລູມິນຽມ MCPCB (Metal Core PCB) ແມ່ນການຕັດສິນໃຈທີ່ສໍາຄັນທີ່ສຸດໃນການອອກແບບເພດານ PCBA.

ຕາຕະລາງປຽບທຽບ

ລັກສະນະ FR4 PCBAAluminum MCPCBT ການນໍາຄວາມຮ້ອນບໍ່ດີ (0.3-0.5 W/m·K) ທີ່ດີກັບດີເລີດ (1-9 W/m·K) ນ້ໍາຫນັກເບົາປານກາງລາຄາປະຫຍັດ (ປະລິມານຕ່ໍາ) ຕ່ໍາປານກາງ (30-50% ສູງກວ່າ FR4) ອາຍຸການໃຊ້ງານຂອງ LED ທີ່ 150mA-3050,000 ຊົ່ວໂມງ ຄໍາຮ້ອງສະຫມັກພະລັງງານຕ່ໍາ (<12W), bulb ສາມາດທົດແທນໄດ້ຂະຫນາດກາງເຖິງເພດານພະລັງງານສູງ fixtures

ມາຕຣິກເບື້ອງການຕັດສິນໃຈ

ແສງສະຫວ່າງເພດານ PowerRecommended PCBA MaterialReason5W-12W (mount flush ຂະຫນາດນ້ອຍ)FR4 (2-layer) ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ຄວາມຮ້ອນທີ່ຍອມຮັບໄດ້ 12W-25W (ເພດານມາດຕະຖານ) ອະລູມິນຽມ MCPCB (1-2 W / m·K)ການຄຸ້ມຄອງຄວາມຮ້ອນທີ່ສໍາຄັນ25W-50W (ແຜງຂະຫນາດໃຫຍ່) ອາລູມິນຽມລະດັບຄວາມສູງ 5K (ຄວາມສູງ 5K) overheating50W+ (ທາງການຄ້າ)ອາລູມິນຽມຊັ້ນສູງ (5-9 W/m·K) ຫຼືຫຼັກທອງແດງບັງຄັບສໍາລັບຄວາມຫນ້າເຊື່ອຖື

ກົດ​ລະ​ບຽບ​ຂອງ thumb​:ສໍາລັບໄຟເພດານສູງກວ່າ 15W, ໃຊ້ອາລູມິນຽມ MCPCB. FR4 ຈະເຮັດໃຫ້ເກີດຄວາມລົ້ມເຫຼວຂອງ LED ກ່ອນໄວອັນຄວນເນື່ອງຈາກການສ້າງຄວາມຮ້ອນ.

Driver Topology ສໍາລັບເພດານ PCBA

ເພດານ PCBAs ໃຊ້ສອງສະຖາປັດຕະຍະກໍາຂັບຕົ້ນຕໍ: ປະສົມປະສານ (ອົງປະກອບຢູ່ໃນກະດານດຽວກັນ) ຫຼືຫ່າງໄກສອກຫຼີກ (ກະດານໄດເວີແຍກຕ່າງຫາກ).

ປະສົມປະສານທຽບກັບຄົນຂັບໄລຍະໄກ

AspectIntegrated Driver (COB ຫຼື linear) Remote Driver (ກະດານແຍກຕ່າງຫາກ) Driver ສະຖານທີ່ຢູ່ໃນ PCBA ດຽວກັນກັບ LEDs ກະດານແຍກຕ່າງຫາກ, ເຊື່ອມຕໍ່ໂດຍສາຍໄຟທົ່ວໄປ 5W-25W15W-100W + Efficiency80-88% 85-93% Flicker ປະສິດທິພາບສາມາດສົມທົບກັບຕົວກອງທີ່ມີເສັ້ນໂຄ້ງທີ່ງ່າຍດາຍ. (TRIAC ເທົ່ານັ້ນ)ກວ້າງ (0-10V, TRIAC, DALI)ລາຄາຕໍ່າກວ່າ (ກະດານດຽວ)ສູງກວ່າ (ສອງກະດານ) ທີ່ດີທີ່ສຸດສໍາລັບອຸປະກອນທີ່ອ່ອນໄຫວຕໍ່ຄ່າໃຊ້ຈ່າຍ, ບໍ່ເຮັດໃຫ້ມີແສງທາງການຄ້າ, ສາມາດປັບແສງໄດ້, ມີພະລັງງານສູງ.

Constant Current vs. Constant Voltage

ປະເພດໄດເວີທີ່ດີທີ່ສຸດສໍາລັບຂໍ້ດີຂໍ້ເສຍຂໍ້ເສຍຄົງທີ່ (CC)ສາຍໄຟ LED ໄດໂດຍກົງ ງ່າຍກວ່າ, ອົງປະກອບຈໍານວນ LED ຫນ້ອຍຕ້ອງກົງກັບແຮງດັນໄຟຟ້າຄົງທີ່ (CV) ສ້ອມໂມດູນທີ່ມີຫຼາຍກະດານມາດຕະຖານ 12V / 24V, ງ່າຍທີ່ຈະຂະຫຍາຍຕ້ອງການຕົວຕ້ານທານທີ່ຈໍາກັດໃນປະຈຸບັນແຍກຕ່າງຫາກ.

ຄໍາແນະນໍາສໍາລັບແສງສະຫວ່າງເພດານ PCBA:ໃຊ້ topology ໄດເວີໃນປະຈຸບັນຄົງທີ່ສໍາລັບການອອກແບບປະສົມປະສານ. ມັນສະຫນອງກະແສໄຟ LED ທີ່ຫມັ້ນຄົງໂດຍບໍ່ມີການຕ້ານທານເພີ່ມເຕີມ.

ການຄຸ້ມຄອງຄວາມຮ້ອນສໍາລັບເພດານ PCBA

ຄວາມຮ້ອນແມ່ນສັດຕູຫຼັກຂອງ LED lifespan. ສໍາລັບທຸກໆການຫຼຸດຜ່ອນ 10 ° C ໃນອຸນຫະພູມຈຸດເຊື່ອມຕໍ່ LED, ອາຍຸການເພີ່ມຂຶ້ນສອງເທົ່າ.

ການອອກແບບເສັ້ນທາງຄວາມຮ້ອນ

ເສັ້ນທາງຄວາມຮ້ອນສໍາລັບໄຟເພດານ PCBA ປະຕິບັດຕາມລໍາດັບນີ້:

LED junction → pad ຄວາມຮ້ອນ LED → PCBA ທອງແດງ → ຊັ້ນ dielectric (MCPCB) →ຖານອາລູມິນຽມ→ທີ່ຢູ່ອາໄສ fixture →ຫ້ອງອາກາດ

ການເຊື່ອມຕໍ່ທີ່ອ່ອນແອທີ່ສຸດ:ຊັ້ນ dielectric ( insulation ລະຫວ່າງວົງຈອນທອງແດງແລະຖານອາລູມິນຽມ). dielectric ມາດຕະຖານມີ 1-3 W/m·K conductivity. ກະແສໄຟຟ້າພິເສດຮອດ 5-9 W/m·K.

ກົດລະບຽບການອອກແບບ LED Pad

ການອອກແບບອົງປະກອບRequirement Thermal vias under LED9-12 vias (ເສັ້ນຜ່າສູນກາງ 0.3mm) ຕໍ່ໄຟ LEDVia ທີ່ມີພະລັງງານສູງເຕີມເຕັມແລະ capped (ອະນຸຍາດໃຫ້ soldering ເທິງ) pad ທອງແດງຂະຫນາດຕໍາ່ສຸດທີ່ 2x LED pad ຄວາມຮ້ອນຂະຫນາດSolder ກວມເອົາ 80-90% ຂອງພື້ນທີ່ pad ຄວາມຮ້ອນ (ການກວດກາ X-ray) void tolerance ພື້ນທີ່ 5% ສູງສຸດ.

ການກວດສອບຄວາມຮ້ອນ

ການ​ທົດ​ສອບ​ການ​ຜະ​ລິດ​:ຫຼັງ​ຈາກ​ການ​ປະ​ກອບ​, ແລ່ນ​ໄຟ​ເພດານ​ທີ່​ມີ​ພະ​ລັງ​ງານ​ເຕັມ​ສໍາ​ລັບ 1 ຊົ່ວ​ໂມງ​. ວັດແທກອຸນຫະພູມຢູ່ທີ່ແຜ່ນ LED ໂດຍໃຊ້ກ້ອງຖ່າຍຮູບອິນຟາເຣດ.

ອຸນຫະພູມ (ແຜ່ນ LED)Grade Expected Lifespan<50°CEExcellent70,000+ ຊົ່ວໂມງ50-60°CGood50,000-70,000 ຊົ່ວໂມງ60-70° ຍອມຮັບໄດ້ 30,000-50,000 ຊົ່ວໂມງ>70° ຄວາມສ່ຽງຕໍ່ການລົ້ມລຸກ<20,000 ຊົ່ວໂມງ

ກົດລະບຽບການຈັດວາງ PCB ສໍາລັບເພດານ PCBA

ກົດລະບຽບ 1: ການຈັດວາງ LED Symmetrical

ວາງໄຟ LED ໃຫ້ເທົ່າທຽມກັນທົ່ວ PCBA ເພື່ອປ້ອງກັນຈຸດຮ້ອນ ແລະຮັບປະກັນການກະຈາຍແສງສະຫວ່າງທີ່ເປັນເອກະພາບ. ສໍາລັບໄຟເພດານຮອບ:

- ຈັດໄຟ LED ໃນວົງມົນ

- ໄລຍະຫ່າງເທົ່າທຽມກັນລະຫວ່າງ LEDs ທີ່ຢູ່ໃກ້ຄຽງ

- ຮັກສາໄລຍະຫ່າງທີ່ສອດຄ່ອງຈາກຂອບກະດານ

ກົດລະບຽບ 2: ຮ່ອງຮອຍສັ້ນທີ່ມີໃນປະຈຸບັນສູງ

ຮ່ອງຮອຍທີ່ມີກະແສໄຟຟ້າສູງ (ໄຟ LED ແລະພື້ນດິນ) ຄວນສັ້ນແລະກວ້າງເທົ່າທີ່ເປັນໄປໄດ້. ຄິດໄລ່ຄວາມກວ້າງທີ່ຕ້ອງການ:

ສໍາລັບທອງແດງ 2 ອໍ, ອຸນຫະພູມເພີ່ມຂຶ້ນ 20 ອົງສາ:

- Width (mils) = ປະຈຸບັນ (Amps) × 35

ຕົວຢ່າງ: 300mA (0.3A) trace → 0.3 × 35 = 10.5 mils (0.27mm) ຕໍາ່ສຸດທີ່

ເພີ່ມຂອບຄວາມປອດໄພ 50%:ໃຊ້ 16 mils (0.4mm) ສໍາລັບ 300mA ຕາມຮອຍ.

ກົດລະບຽບ 3: ແຍກສ່ວນ AC ແລະ DC

ຖ້າ PCBA ປະກອບມີຕົວແປງ AC-DC ປະສົມປະສານ:

- ຮັກສາການປ້ອນຂໍ້ມູນ AC (ແຮງດັນສູງ) ຢູ່ແຂບຫນຶ່ງຂອງກະດານ

- ຮັກສາໄລຍະຫ່າງ 3mm creepage ລະຫວ່າງ AC ແລະ DC ແຮງດັນຕ່ໍາຕາມຮອຍ

- ໃຊ້ຊ່ອງສຽບທາງດ້ານຮ່າງກາຍຫຼື moat ໃນ PCB ຖ້າພື້ນທີ່ໃກ້ຊິດ

ກົດລະບຽບ 4: ຖອກທອງແດງສໍາລັບດິນ

ໃຊ້ທອງແດງແຂງໃສ່ຊັ້ນເທິງ (ສໍາລັບ MCPCB, ຊັ້ນວົງຈອນ) ສໍາລັບການກັບຄືນ LED. ນີ້ຫຼຸດຜ່ອນການຫຼຸດລົງຂອງແຮງດັນແລະປັບປຸງການແຜ່ກະຈາຍຄວາມຮ້ອນ.

ກົດລະບຽບ 5: ການກະຈາຍພະລັງງານ Daisy-Chain

ສໍາລັບໄຟເພດານທີ່ຍາວກວ່າ (ຮູບແຂບຫຼືສີ່ຫລ່ຽມ), ເສັ້ນທາງພະລັງງານຕາມຮອຍເປັນລົດເມກາງແທນທີ່ຈະໃຫ້ອາຫານ LEDs ຈາກທ້າຍຂອງສາຍທີ່ຜ່ານມາ.

ເພດານ PCBA Layout ຕົວຢ່າງ (ຮອບ)

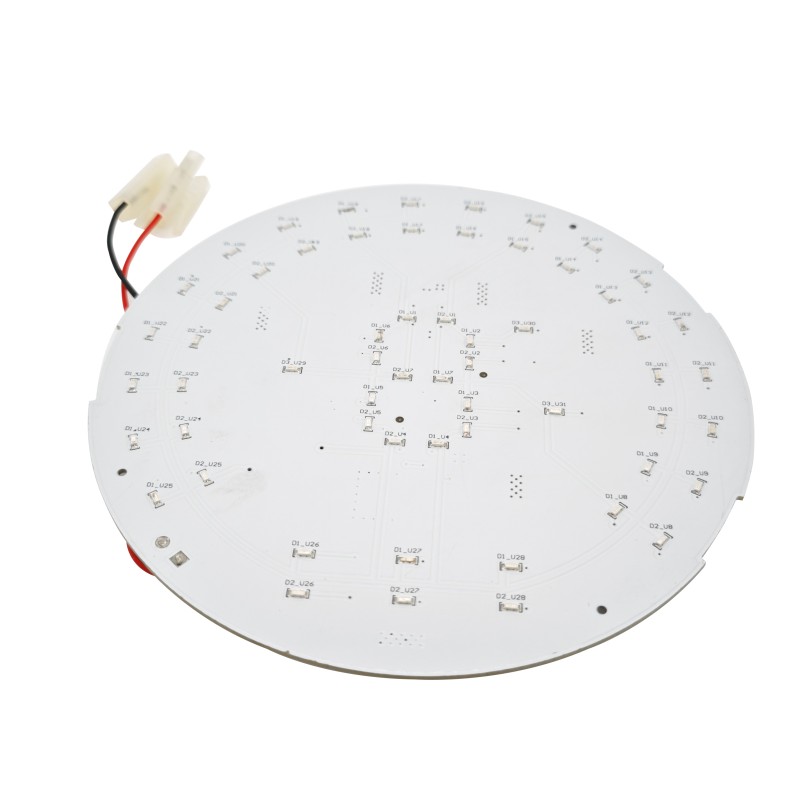

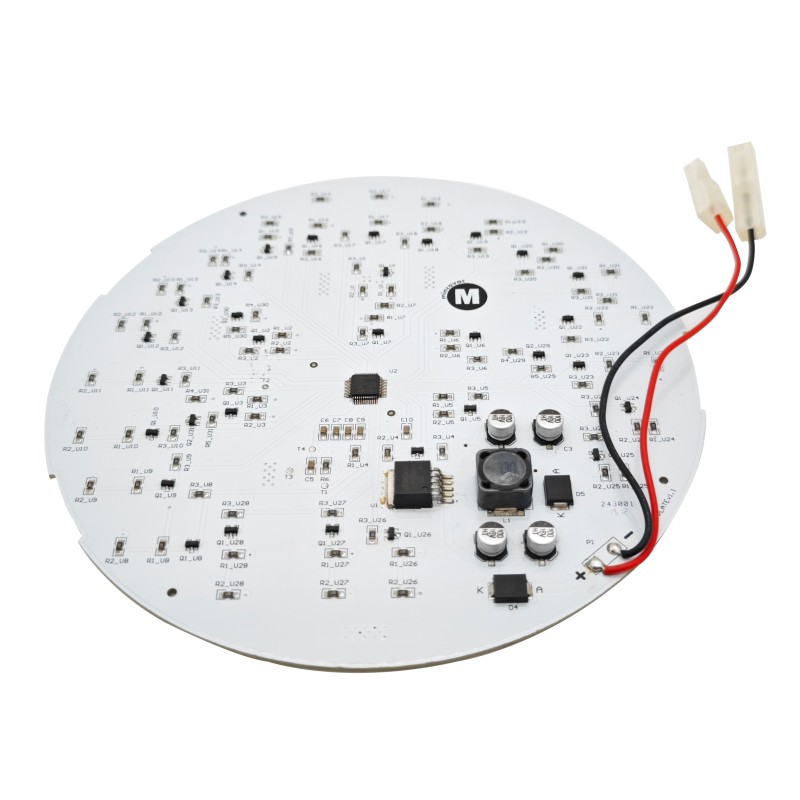

ແສງສະຫວ່າງເພດານຮອບປົກກະຕິ PCBA (ເສັ້ນຜ່າສູນກາງ 150mm, 36 LEDs) ມີ stack layer ນີ້:

LayerFunction Copper WeightTop (ຊັ້ນວົງຈອນ) ແຜ່ນ LED, ຮ່ອງຮອຍ, ອົງປະກອບຂັບ2 oz ຊັ້ນ Dielectric ແຍກໄຟຟ້າ 75-100 µm ພື້ນຖານອາລູມິນຽມກະຈາຍຄວາມຮ້ອນແລະຄວາມຫນາຂອງກົນຈັກ 1.6mm ດ້ານລຸ່ມ (ທາງເລືອກ) ອົງປະກອບຮອງຫຼືຫນ້າກາກ solder ເທົ່ານັ້ນ N/A

Flicker ແລະ Dimming ພິຈາລະນາ

ສາເຫດຂອງ Flicker

ການສັ່ນສະເທືອນ LED ເກີດຂື້ນເມື່ອກະແສໄຟອອກຂອງໄດເວີມີ ripple ທີ່ສໍາຄັນ. ສາເຫດທົ່ວໄປ:

- capacitance ຜົນຜະລິດບໍ່ພຽງພໍໃນຄົນຂັບ

- ຄວາມເຂົ້າກັນໄດ້ຂອງ TRIAC dimmer ທີ່ບໍ່ດີ(dimmers ແຂບຊັ້ນນໍາທີ່ມີການໂຫຼດ capacitive)

- ການຫຼຸດແສງ PWM ຄວາມຖີ່ຕໍ່າ(<1 kHz)

Flicker Metrics

MetricGoodAcceptablePoorPercent flicker (100Hz)<10%10-30%>30% Flicker index<0.10.1-0.3>0.3Flicker frequency>1 kHz100-1000 Hz<100 Hz

ເຕັກນິກການຫຼຸດຜ່ອນ Flicker

TechniqueEffectCost ImpactAdd ຕົວເກັບປະຈຸເອົາອອກເປັນຊຸດ (100-470µF)ຫຼຸດ 100-120 Hz rippleLow ($0.10-0.30)ເພີ່ມຄວາມຖີ່ຂອງການຫຼຸດແສງ PWM ເປັນ >4 kHz ລົບລ້າງ flicker ທີ່ເບິ່ງເຫັນໄດ້ບໍ່ມີ (ການປ່ຽນແປງຂອງເຟີມແວ-ເຟີມແວ-ເຟີມແວ-ເຟີມແວ) ລະບຽບປານກາງ ($0.50-1.00)

ການປະຕິບັດຕາມແລະການຢັ້ງຢືນ

ການຢັ້ງຢືນທີ່ຕ້ອງການໂດຍຕະຫຼາດ

MarketCertificationRequirementUSAUL 1598 ຫຼື UL 8750 ຄວາມປອດໄພສໍາລັບໂຄມໄຟ LEDCanadaCSA C22.2 ສະບັບເລກທີ 250.0 ຄວາມປອດໄພສໍາລັບອຸປະກອນເຮັດໃຫ້ມີແສງEUCE (ລວມເຖິງ LVD, EMC, RoHS) ຄວາມປອດໄພ, ການປ່ອຍອາຍພິດ, ສານອັນຕະລາຍທົ່ວໄປ ໂມດູນEUCE 201001 (US)Energy Star ຫຼື DLCRebate ມີສິດໄດ້ຮັບ, ຄວາມຕ້ອງການຜົນປະໂຫຍດ

ການທົດສອບການປະຕິບັດຕາມທົ່ວໄປ

TestStandardCriteria ຄວາມແຮງຂອງໄຟຟ້າ (hipot) UL 87501500V AC ເປັນເວລາ 1 ນາທີ, ບໍ່ມີການແຕກແຍກຄວາມຕໍ່ເນື່ອງຂອງພື້ນດິນUL 8750<0.1Ω ລະຫວ່າງ terminal ພື້ນດິນແລະໂລຫະ exposed EMI (ປະຕິບັດແລະ radiated) FCC Part 15 (US) ຫຼື EN 55015 (EU) ປັດໄຈທີ່ຈໍາກັດ StarPTHP ແລະຜູ້ເປັນເຈົ້າຂອງຕໍ່າ >0.90, THD <20% ສໍາລັບການຄ້າ

Ceiling Light PCBA FAQs

Q1: ຂ້ອຍສາມາດໃຊ້ PCBA ແສງສະຫວ່າງເພດານດຽວກັນສໍາລັບທັງ 120V ແລະ 277V ຄໍາຮ້ອງສະຫມັກການຄ້າ?

A:ບໍ່, ບໍ່ແມ່ນບໍ່ມີໄດເວີການປ້ອນຂໍ້ມູນທົ່ວໄປ. ນີ້ແມ່ນລາຍລະອຽດດ້ານວິຊາການ:

PCBA ອອກແບບສະເພາະສໍາລັບ 120V AC ໃຊ້ອົງປະກອບທີ່ມີການຈັດອັນດັບປະມານ 200V DC bus voltage (ຫຼັງຈາກການແກ້ໄຂ). ຢູ່ທີ່ 277V AC, ລົດເມ DC ທີ່ຖືກແກ້ໄຂແມ່ນປະມານ 390V DC. ອັນນີ້ເກີນຄ່າແຮງດັນຂອງຕົວເກັບປະຈຸມາດຕະຖານ 120V, MOSFET, ແລະ diodes.

ຄວາມ​ຕ້ອງ​ການ​ແຮງ​ດັນ​ຂອງ​ອົງ​ປະ​ກອບ​:

Component120V Rating277V Required RatingInput capacitor200V400-450VMOSFET250-300V500-600VRectifier diodes200V400VCreepage distance1.5mm3.0mm

ຖ້າທ່ານຕ້ອງການ PCBA ດຽວສໍາລັບທັງສອງແຮງດັນ:

- ລະບຸ ກໄດເວີການປ້ອນຂໍ້ມູນທົ່ວໄປລະດັບ 90-277V AC

- ການ​ນໍາ​ໃຊ້​ອົງ​ປະ​ກອບ​ການ​ຈັດ​ອັນ​ດັບ​ສໍາ​ລັບ 400V DC ລົດ​ເມ​ຕໍາ​່​ສຸດ​ທີ່​

- ອອກແບບ PCB creepage ສໍາລັບ 3mm ລະຫວ່າງສາຍ AC ແລະພາກສ່ວນຕ່ໍາແຮງດັນ

- ຄາດ​ວ່າ​ຈະ​ມີ​ຄ່າ​ໃຊ້​ຈ່າຍ​ສູງ​ກວ່າ 10-20%.

ທາງເລືອກ:ສ້າງສອງຕົວແປ PCBA --- ຫນຶ່ງສໍາລັບ 120V (ຄ່າໃຊ້ຈ່າຍຕ່ໍາ) ແລະຫນຶ່ງສໍາລັບ 277V (ລະດັບແຮງດັນທີ່ສູງຂຶ້ນ). ນີ້ແມ່ນທົ່ວໄປໃນການຜະລິດແສງສະຫວ່າງການຄ້າ.

Q2: ຂ້ອຍຈະຮັບປະກັນວ່າໄຟເພດານ PCBA ຂອງຂ້ອຍເຮັດວຽກຢ່າງຖືກຕ້ອງກັບ dimmer ຝາ TRIAC ແນວໃດ?

A:ຄວາມເຂົ້າກັນໄດ້ຂອງ TRIAC dimmer ແມ່ນສິ່ງທ້າທາຍທົ່ວໄປສໍາລັບຜູ້ອອກແບບ PCBA ແສງສະຫວ່າງເພດານ. ນີ້ແມ່ນວິທີການວິສະວະກໍາ:

ບັນຫາ:TRIAC dimmers ໄດ້ຖືກອອກແບບມາສໍາລັບ bulbs incandescent (ການໂຫຼດຕ້ານທານ). ໄຟ LEDs ນໍາສະເຫນີການໂຫຼດ reactive ທີ່ສາມາດເຮັດໃຫ້ TRIAC ຜິດພາດ, ນໍາໄປສູ່ການ flicker, ກະພິບ, ຫຼືຄວາມລົ້ມເຫຼວຂອງແສງສະຫວ່າງຕ່ໍາກວ່າ 30%.

ການ​ແກ້​ໄຂ 1 - ຕົວ​ຕ້ານ​ທານ Bleeder (ຕົວ​ຕັ້ງ​ຕົວ​ຕີ​)​:
ເພີ່ມຕົວຕ້ານທານເລືອດ (10-50 kΩ, 1-2W) ໃນທົ່ວວັດສະດຸປ້ອນ AC. ນີ້ດຶງກະແສໄຟຟ້າພຽງພໍ (5-15 mA) ເພື່ອຮັກສາ TRIAC ດໍາເນີນການຢ່າງຖືກຕ້ອງໃນແຕ່ລະຮອບເຄິ່ງ.

ຜົນໄດ້ຮັບ:ປັບປຸງການຫຼຸດແສງໜ້ອຍລົງ (ໂດຍປົກກະຕິແມ່ນຕໍ່າສຸດ 10-15%). ເພີ່ມການສູນເສຍສະແຕນບາຍ 1-2W.

ການ​ແກ້​ໄຂ 2 - ວົງຈອນເລືອດອອກທີ່ມີການເຄື່ອນໄຫວ (ຕ້ອງການ):
ເລືອດອອກທີ່ມີການເຄື່ອນໄຫວ (IC-controlled) ດຶງກະແສໄຟຟ້າພຽງແຕ່ເມື່ອ TRIAC ຈະບໍ່ຖືກໄຟໄຫມ້. ການສູນເສຍປະສິດທິພາບຢູ່ໃກ້ກັບສູນ.

ວິທີແກ້ໄຂ 3 - ລະບຸ IC driver TRIAC- dimming:
IC ໄດເວີ LED ທາງດ້ານການຄ້າຫຼາຍອັນລວມມີການກວດຫາຄວາມມືດ TRIAC ແລະການຄວບຄຸມເລືອດອອກ. ຕົວຢ່າງລວມມີ:

- TI LM3447(ໄດເວີ LED TRIAC dimmable)

- MPS MP4030(ຕົວຄວບຄຸມດ້ານຕົ້ນຕໍ TRIAC ຫຼຸດແສງໜ້ອຍລົງ)

ຄວາມຕ້ອງການການທົດສອບ:ກວດສອບຄວາມເຂົ້າກັນໄດ້ຂອງ dimming ກັບຢ່າງໜ້ອຍ 5 ແບບ TRIAC dimmer ທີ່ແຕກຕ່າງກັນ (Lutron, Leviton, Legrand). Dimmers ແຕກຕ່າງກັນຢ່າງຫຼວງຫຼາຍໃນຄວາມຕ້ອງການປະຈຸບັນຂອງເຂົາເຈົ້າຖື.

ສັນຍານຄວາມລົ້ມເຫຼວຂອງພາກສະຫນາມ:ຖ້າແສງເພດານກະພິບ ຫຼືກະພິບເມື່ອມີແສງໜ້ອຍກວ່າ 50%, ວົງຈອນຂອງເສັ້ນເລືອດບໍ່ພຽງພໍ.

Q3: ບັນຫາຄຸນນະພາບທົ່ວໄປທີ່ສຸດໃນການຜະລິດແສງສະຫວ່າງເພດານ PCBA ແມ່ນຫຍັງ?

A:ອີງຕາມການກວດກາການຜະລິດຫລາຍພັນຄົນ, ຫ້າຂໍ້ບົກພ່ອງເຫຼົ່ານີ້ກວມເອົາຫຼາຍກວ່າ 80% ຂອງບັນຫາຄຸນນະພາບຂອງແສງເພດານ PCBA.

DefectFrequencyRoot CauseDetection MethodRework CostLED tombstoning1-5%Uneven solder paste volume on LED padsAOIHigh (LEDs damage)Solder voids under LEDs common Trapped gases during reflowX-ray inspectionNone (voids <25% ຍອມຮັບໄດ້) Reverse polarity Fe05-2 LED error Visual ຫຼື AOI (ສີ/ເຄື່ອງໝາຍ) ສູງຫຼາຍ (ກະດານຂູດ) ຂໍ້ຕໍ່ທີ່ເຮັດດ້ວຍຢາງເຢັນເທິງໄດເວີ IC1-3% ອຸນຫະພູມ reflow ບໍ່ພຽງພໍAOI ຫຼືການກວດສອບດ້ວຍມື ຂະໜາດກາງ (ເປັນໄປໄດ້ໃໝ່) ການວາງຄວາມຮ້ອນບໍ່ພຽງພໍ (MCPCB) 5-10% ຄໍາຮ້ອງສະຫມັກບໍ່ສອດຄ່ອງ ການທົດສອບດຶງຫຼືການຖ່າຍຮູບຄວາມຮ້ອນຕ່ໍາ (add)

ຍຸດ​ທະ​ສາດ​ການ​ປ້ອງ​ກັນ​:

ການຝັງສົບ LED:

- ໃຊ້ຮູຮັບແສງ stencil ທີ່ໃຫຍ່ກວ່າແຜ່ນ LED ເລັກນ້ອຍ (ອັດຕາສ່ວນ 1:1.1)

- ຮັບ​ປະ​ກັນ reflow profile ມີ​ເວ​ລາ 60-90 ວິ​ນາ​ທີ​ຂ້າງ​ເທິງ liquidus (TAL​)

ໄຟ LED ຂົ້ວປີ້ນ:

- ນໍາ​ໃຊ້ LEDs ມີ​ເຄື່ອງ​ຫມາຍ Polarity ທີ່​ຈະ​ແຈ້ງ (anode / cathode​)

- ປະ​ຕິ​ບັດ​ການ​ກວດ​ສອບ optical ອັດ​ຕະ​ໂນ​ມັດ (AOI​) ກັບ​ການ​ກວດ​ສອບ polarity​

- ດໍາເນີນການທົດສອບ polarity 100% ໃນ probe ບິນຫຼື bed-of-nails

ຂໍ້ຕໍ່ solder ເຢັນ:

- ກວດ​ສອບ​ອຸນ​ຫະ​ພູມ​ສູງ​ສຸດ reflow (245-260 ° C ສໍາ​ລັບ​ການ SAC305 ທາດ​ບໍ່​ມີ​ການ​ນໍາ​)

- ຕິດ​ຕາມ​ກວດ​ກາ profile ເຕົາ​ອົບ​ປະ​ຈໍາ​ວັນ​ທີ່​ມີ profiler (ບໍ່​ພຽງ​ແຕ່​ຫນຶ່ງ​ຄັ້ງ​ຕໍ່ batch​)

ການວາງຄວາມຮ້ອນບໍ່ພຽງພໍ (MCPCB to heatsink):

- ໃຊ້ stencil ຫຼືການພິມຫນ້າຈໍສໍາລັບການວາງຄວາມຮ້ອນ (ບໍ່ແມ່ນຄໍາຮ້ອງສະຫມັກຄູ່ມື)

- ເປົ້າໝາຍວາງ 0.3-0.5 ມມ

- ກວດ​ສອບ​ການ​ຄຸ້ມ​ຄອງ​ຫຼັງ​ຈາກ​ການ​ຕິດ​ຕັ້ງ (ການ​ວາງ​ຄວາມ​ຮ້ອນ​ຄວນ​ຈະ​ບີບ​ອອກ​ແຄມ​ເລັກ​ນ້ອຍ​)

ບັນຊີລາຍຊື່ການຄວບຄຸມຄຸນນະພາບສໍາລັບການກວດກາ PCBA ເພດານທີ່ເຂົ້າມາ:

ລາຍການການກວດສອບການຍອມຮັບເງື່ອນໄຂLED polarityVisual ຫຼື AOI100% ການແກ້ໄຂຂໍ້ຕໍ່ solder (ອົງປະກອບພະລັງງານ) AOINo ຂົວ, ບໍ່ມີ solderLED voidsX-ray ບໍ່ພຽງພໍ (ຕົວຢ່າງ 5-10%) <25% ຕໍ່ແຜ່ນຄວາມຮ້ອນ pasteVisual (ຈຸດທີ່ບີບອັດກະແສໄຟຟ້າໄດ້ທຸກຈຸດ) bed-of-nails ເປີດ/ສັ້ນ, ກວດເຊັກແຮງດັນໄຟ LED ຕໍ່

Ceiling Light PCBA ລາຍການກວດສອບການຜະລິດ

ຂັ້ນຕອນການຜະລິດRequirementVerificationPCB incoming inspection No warpage, correction, ENIG finish visible Visual and gauge measurementSolder paste printingStencil thickness 0.1-0.12mm, aperture alignment ±0.05mmSPI ( solder paste inspection) Pick-and-placement LED5mm after placement solder ± 0.5mm 245-260°C, TAL 60-90 secondsProfiler data per batchThermal paste application thickness0.3-0.5mm, full coverage check Weight+visualHeatsink mountingUniform pressure, no gapScrew torque specification ການທົດສອບໄຟຟ້າເປີດ/ສັ້ນ, LED Polarity, ການວັດແທກປັດຈຸບັນອັດຕະໂນມັດ

ສະຫຼຸບສັງລວມ: ບັນຊີລາຍຊື່ກວດກາ PCBA ແສງສະຫວ່າງເພດານຄຸນນະພາບດີ

ແສງສະຫວ່າງເພດານທີ່ມີຄຸນນະພາບດີ PCBA ດຸ່ນດ່ຽງຄ່າໃຊ້ຈ່າຍ, ການປະຕິບັດຄວາມຮ້ອນ, ແລະການປະຕິບັດຕາມ. ສໍາລັບອຸປະກອນທີ່ຢູ່ອາໄສມາດຕະຖານ (15-25W), ອະລູມິນຽມ MCPCB ທີ່ມີທອງແດງ 2 ອໍ, ໄດເວີໃນປະຈຸບັນຄົງທີ່, ແລະອຸນຫະພູມແຜ່ນ LED ພາຍໃຕ້ 60 ° C ຄົງທີ່ບັນລຸ 50,000+ ຊົ່ວໂມງ. ສໍາລັບອຸປະກອນ dimmable ການຄ້າ, ເພີ່ມ IC ໄດເວີທີ່ເຂົ້າກັນໄດ້ TRIAC ແລະວົງຈອນເລືອດອອກ. ຂໍ້ບົກພ່ອງດ້ານການຜະລິດທົ່ວໄປທີ່ສຸດ --- ການຕິດໄຟ LED, ຂົ້ວຕໍ່ກັນ, ແລະຂໍ້ຕໍ່ເຢັນ - ສາມາດປ້ອງກັນໄດ້ດ້ວຍການກວດກາ AOI ແລະໂປຣໄຟລ໌ reflow ທີ່ມີການຄວບຄຸມ.

ອົງປະກອບອອກແບບ ຄວາມຕ້ອງການ
ວັດສະດຸ PCB ອະລູມິນຽມ MCPCB ສໍາລັບ> 15W; FR4 ທີ່ຍອມຮັບໄດ້ສໍາລັບ <12W
ນ້ຳໜັກທອງແດງ 2 oz ສໍາລັບການຕິດຕາມພະລັງງານ; 1 oz ສໍາລັບສັນຍານ
ການຄຸ້ມຄອງຄວາມຮ້ອນ 9+ ຄວາມຮ້ອນຜ່ານທາງ LED; ອຸນຫະພູມແຜ່ນ LED <60°C ໃນເວລາໂຫຼດເຕັມ
topology ໄດເວີ ກະແສຄົງທີ່ (ປະສົມປະສານ ຫຼືໄລຍະໄກ)
ການຄວບຄຸມ Flicker Output capacitance 100-470µF; ການຫຼຸດແສງ PWM > 4 kHz ຖ້າໃຊ້
ຄວາມເຂົ້າກັນໄດ້ຂອງ dimming ວົງຈອນເລືອດສໍາລັບ TRIAC; IC dimming ສະເພາະສໍາລັບຜົນໄດ້ຮັບທີ່ດີທີ່ສຸດ
ລະດັບແຮງດັນ ອົງປະກອບຈັດອັນດັບສໍາລັບແຮງດັນຂາເຂົ້າສູງສຸດ (120V ຫຼື 277V ຫຼືທົ່ວໄປ)
ການຢັ້ງຢືນ UL ຫຼື CE ອີງໃສ່ຕະຫຼາດເປົ້າຫມາຍ; Energy Star ສໍາລັບການຄ້າ
ການ​ກວດ​ກາ​ການ​ຜະ​ລິດ​ AOI (LED polarity, solder joints), X-ray (voids), ການທົດສອບໄຟຟ້າ
