ຄູ່ມືນີ້ແບ່ງອອກສະເພາະດ້ານວິຊາການ, ມາດຕະຖານການຜະລິດ, ແລະຄວາມຕ້ອງການສະເພາະຄໍາຮ້ອງສະຫມັກທີ່ທ່ານຈໍາເປັນຕ້ອງຮູ້.

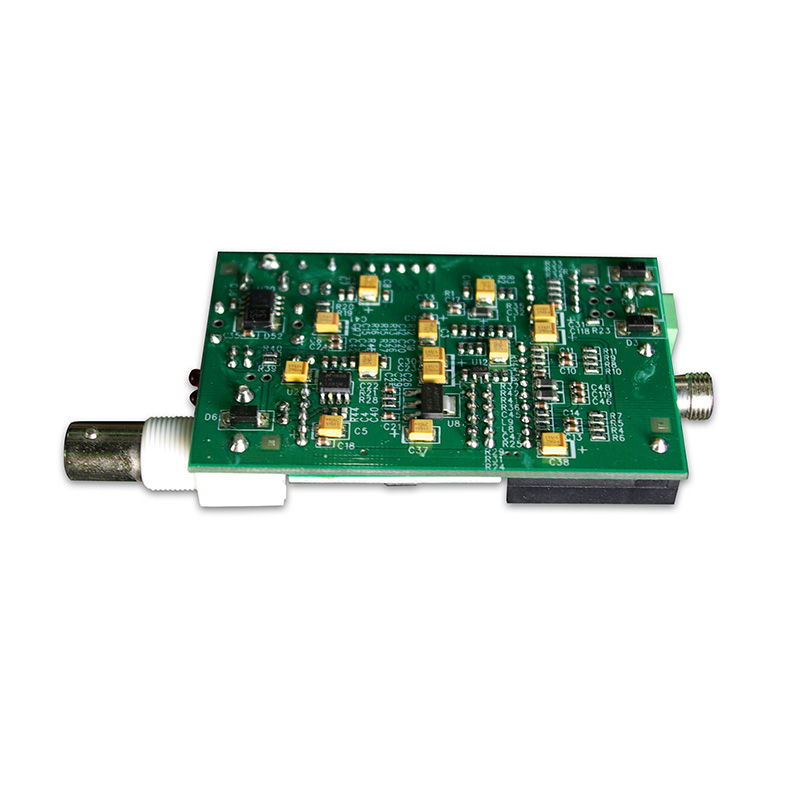

LED Driver PCBA ແມ່ນຫຍັງ?
ໄດເວີ LED PCBA ແມ່ນກະດານປະກອບທີ່ສົມບູນທີ່ຄວບຄຸມພະລັງງານໃຫ້ກັບແຫຼ່ງແສງສະຫວ່າງ LED. ບໍ່ເຫມືອນກັບ PCBs ມາດຕະຖານ, ສະພາແຫ່ງເຫຼົ່ານີ້ປະສົມປະສານອົງປະກອບສະເພາະ:
- IC ໄດເວີ:ຕົວຄວບຄຸມແຮງດັນໄຟຟ້າຄົງທີ່ ຫຼື ຄົງທີ່ (ເຊັ່ນ: ON Semiconductor, TI, Nexperia).
- Transformers/Inductors:ສໍາລັບ topologies ການແປງພະລັງງານເຊັ່ນ Flyback ຫຼື Boost.
- ເຄື່ອງລະບາຍຄວາມຮ້ອນ ແລະເຄື່ອງໃຊ້ຄວາມຮ້ອນ:ການຄຸ້ມຄອງອຸນຫະພູມ junction ຂອງພາກສ່ວນທີ່ສໍາຄັນ.
- ຕົວເຊື່ອມຕໍ່:ສໍາລັບການຄວບຄຸມ dimming (0-10V, PWM) ແລະ AC / DC input.
ເນື່ອງຈາກວ່າ LEDs ຮຽກຮ້ອງໃຫ້ມີການຄວບຄຸມໃນປະຈຸບັນຢ່າງເຂັ້ມງວດເພື່ອປ້ອງກັນບໍ່ໃຫ້ຄວາມຮ້ອນ runaway, ໄດ້PCBAການອອກແບບຕ້ອງຈັດລໍາດັບຄວາມສໍາຄັນຂອງການແຍກໄຟຟ້າແລະການກະຈາຍຄວາມຮ້ອນ.
ຕົວກໍານົດການດ້ານວິຊາການທີ່ສໍາຄັນ (ຂໍ້ມູນເຈາະເລິກຂອງແຜ່ນຂໍ້ມູນ)
ເພື່ອຮັບປະກັນການປະກອບຂອງທ່ານປະຕິບັດຕາມມາດຕະຖານອຸດສາຫະກໍາ, ທ່ານຕ້ອງກວດສອບຕົວກໍານົດການເຫຼົ່ານີ້ກັບຜູ້ຜະລິດຂອງທ່ານ. ອີງຕາມມາດຕະຖານ IPC ແລະອົງປະກອບໃນປະຈຸບັນ, ນີ້ແມ່ນຕົວຊີ້ວັດທີ່ສໍາຄັນ.
ຂໍ້ມູນຈໍາເພາະທົ່ວໄປ
ປະສິດທິພາບໄຟຟ້າ ແລະຄວາມຮ້ອນ
ຫມາຍເຫດປັດໄຈແບບຟອມ:ການອອກແບບກະທັດຮັດທີ່ທັນສະໄຫມໃຊ້ແພັກເກັດ DFN (2x2mm) ເພື່ອຊ່ວຍປະຢັດພື້ນທີ່ກະດານໄດ້ເຖິງ 90% ເມື່ອທຽບກັບຊຸດ SOT223 ທີ່ເປັນມໍລະດົກ.

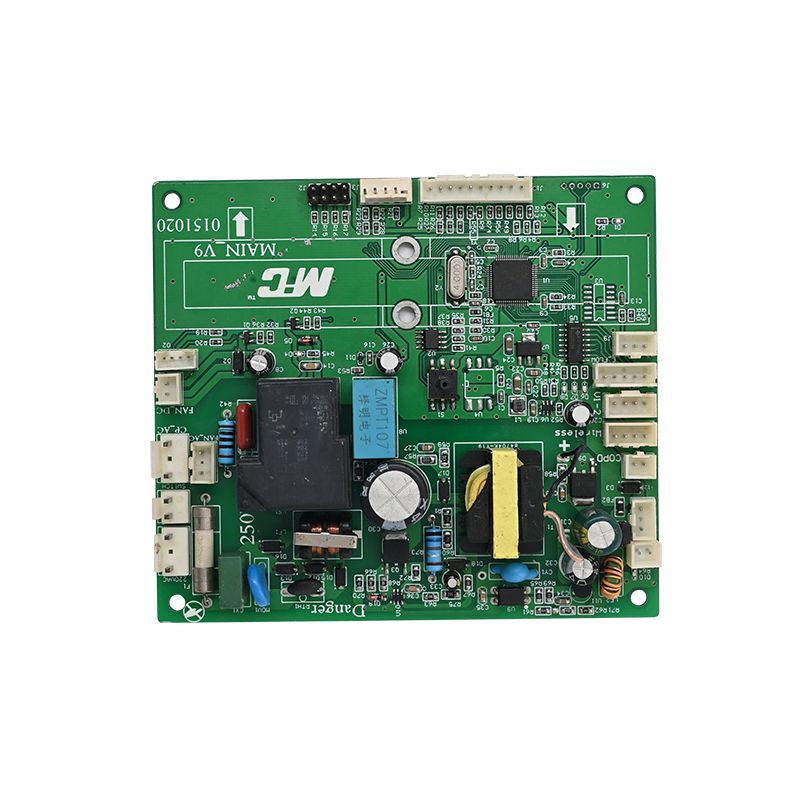

ການອອກແບບ & ການປະກອບ: 4 ຈຸດຈຸດສຸມດ້ານວິສະວະກໍາສູງສຸດ
ເພື່ອຕອບສະຫນອງກິນເຂົ້າມາດຕະຖານ, ພວກເຮົາອີງໃສ່ບັນທຶກການຜະລິດທີ່ຢັ້ງຢືນໄດ້ແລະຂໍ້ມູນວິສະວະກໍາໃນໂລກທີ່ແທ້ຈິງ.
1. ຍຸດທະສາດການຄຸ້ມຄອງຄວາມຮ້ອນ
ຄວາມຮ້ອນແມ່ນສັດຕູຂອງຕົວເກັບປະຈຸ electrolytic ແລະ LED ຕາຍ.
- ຜ່ານການຈັດວາງ:ໃຊ້ arrays ຂອງ thermal vias ພາຍໃຕ້ pad IC ເພື່ອໂອນຄວາມຮ້ອນກັບຍົນດິນທອງແດງ.
- ຖອກທອງແດງ:ຄວາມຫນາຂອງທອງແດງຊັ້ນນອກຄວນຈະເປັນຕ່ຳສຸດ 2 ອໍ (0.0026 ນິ້ວ).ສໍາລັບການຕິດຕາມໃນປັດຈຸບັນສູງ.
- ການກວດກາ:Warp ແລະບິດຂອງ PCBA ຈະຕ້ອງບໍ່ເກີນ0.0075 ນິ້ວຕໍ່ນິ້ວເພື່ອຮັບປະກັນການຕິດຕໍ່ heatsink.
2. ການຄັດເລືອກອົງປະກອບສໍາລັບອາຍຸຍືນ
- ເກຣດລົດຍົນ:ສໍາລັບແສງສະຫວ່າງພາຍນອກ, ເລືອກAEC-Q101ຄົນຂັບລົດທີ່ມີຄຸນວຸດທິ. ພາກສ່ວນເຫຼົ່ານີ້ສະຫນັບສະຫນູນດ້ານຂ້າງ wettable flanks (SWF), ເຊິ່ງອະນຸຍາດໃຫ້ສໍາລັບການອັດຕະໂນມັດ Optical Inspection (AOI) ຂອງຂໍ້ຕໍ່ solder --- ຂໍ້ກໍານົດສໍາລັບການຜະລິດທີ່ບໍ່ມີຂໍ້ບົກພ່ອງ.
- ຕົວເກັບປະຈຸ:ໃຊ້ຕົວເກັບປະຈຸກະແສໄຟຟ້າແຮງດັນສູງ ປະເມີນຄ່າຕໍ່າສຸດ 105°C.
3. Solderability ແລະການກວດກາ
- ການປະຕິບັດຕາມ AOI:ການຫຸ້ມຫໍ່ທີ່ບໍ່ມີທາດ Leadless (DFN/QFN) ໂດຍບໍ່ມີ flanks-wettable ຂ້າງຄຽງຮຽກຮ້ອງໃຫ້ມີການກວດສອບ X-ray ຄ່າໃຊ້ຈ່າຍ. ເຕັກໂນໂລຊີ SWF ອະນຸຍາດໃຫ້ AOI ມາດຕະຖານ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການປະກອບຢ່າງຫຼວງຫຼາຍ.
- ການຈົດທະບຽນ Solder Mask:ການລົງທະບຽນບໍ່ຖືກຕ້ອງຄວນເກັບຮັກສາໄວ້ຢູ່ທີ່ ±0.004 in. ສູງສຸດເພື່ອປ້ອງກັນການສະແດງອອກຂອງທອງແດງ.
4. ຄວາມປອດໄພທາງໄຟຟ້າ (Creepage & Clearance)
- ສໍາລັບໄດເວີ AC-DC (ນອກສາຍ), ຮັບປະກັນການເກັບກູ້ພຽງພໍລະຫວ່າງຮ່ອງຮອຍແຮງດັນສູງ (ຕົ້ນຕໍ) ແລະຂ້າງສອງແຮງດັນຕ່ໍາ.
- ອັດຕາການຕິດໄຟ:ວັດສະດຸທັງຫມົດຕ້ອງຕອບສະຫນອງUL94V-0. ການຈັດອັນດັບນີ້ຕ້ອງໄດ້ຮັບການຫມາຍທາງດ້ານຮ່າງກາຍຢູ່ໃນດ້ານ solder ຂອງກະດານ.

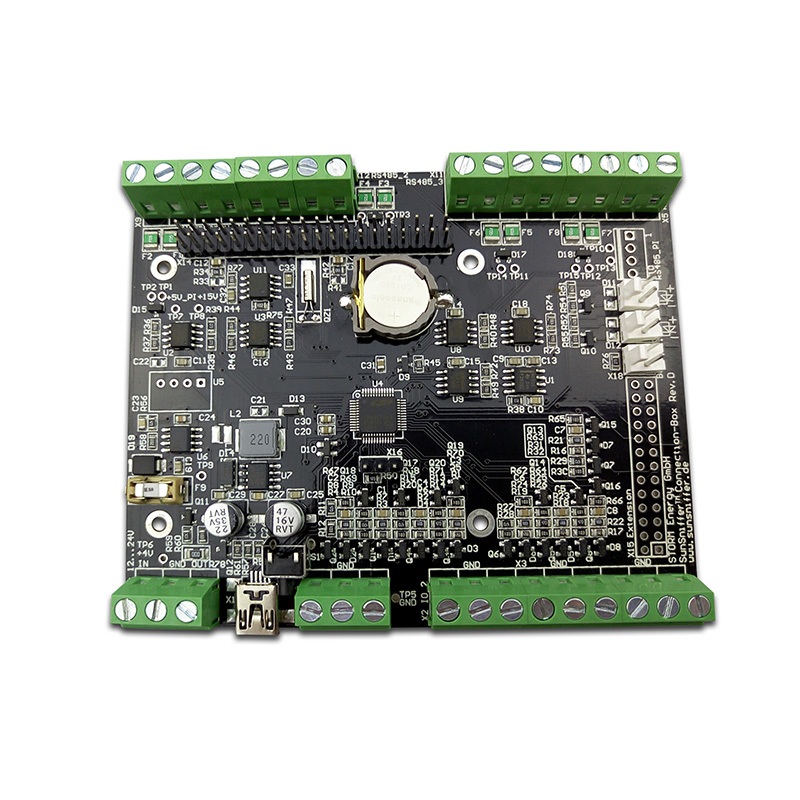

ຄວາມຕ້ອງການສະເພາະຄໍາຮ້ອງສະຫມັກ
ຂະແຫນງການທີ່ແຕກຕ່າງກັນກໍານົດຄວາມກົດດັນທີ່ແຕກຕ່າງກັນກ່ຽວກັບການຂັບ LED PCBA.
- ໄຟໜ້າລົດຍົນ (ADB):ຮຽກຮ້ອງໃຫ້ມີການຂັບລົດປະຈຸບັນສູງ (8A+) ກັບການປະຕິບັດຕາມ EMC (CISPR 25 Class 5). ຂະຫນາດຂອງຄະນະກໍາມະການແມ່ນມັກຈະຈໍາກັດ, ຈໍາເປັນ 4+ ຊັ້ນ stacks.
- ອ່າວອຸດສາຫະ ກຳ:ສຸມໃສ່ການປ້ອງກັນ surge ແລະລະດັບແຮງດັນຂາເຂົ້າກ້ວາງ (90-305V AC).
- ຜູ້ບໍລິໂພກ (ດອກໄຟ LED):ຄ່າໃຊ້ຈ່າຍທີ່ລະອຽດອ່ອນ, ປົກກະຕິແລ້ວ PCBs ອະລູມິນຽມຊັ້ນດຽວທີ່ມີໄດເວີເສັ້ນ.
ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)
ຂ້າງລຸ່ມນີ້ແມ່ນສາມຄໍາຖາມທາງວິຊາການທົ່ວໄປກ່ຽວກັບໄດເວີ LED PCBAແຫຼ່ງທີ່ມາແລະການດີບັກ.
Q1: ເປັນຫຍັງ PCBA ໄດເວີ LED ຂອງຂ້ອຍລົ້ມເຫລວຫຼັງຈາກສອງສາມເດືອນ, ເຖິງແມ່ນວ່າອົງປະກອບແມ່ນຍີ່ຫໍ້ໃຫມ່?
A:ສາເຫດຂອງຮາກແມ່ນເກືອບສະເຫມີຄວາມກົດດັນຄວາມຮ້ອນຫຼືsoldering ທຸກຍາກ. ກວດເບິ່ງຕໍ່ໄປນີ້:
1. ອຸນຫະພູມ Junction:ທ່ານໄດ້ວັດແທກ Tc (ອຸນຫະພູມກໍລະນີ) ຂອງ IC ໄດເວີບໍ? ກົດລະບຽບຂອງ thumb ແມ່ນວ່າສໍາລັບທຸກໆ 10 ° C ເພີ່ມຂຶ້ນສູງກວ່າ 85 ° C, ຊີວິດຂອງ capacitor ເຄິ່ງຫນຶ່ງ.
2. ຄວາມອຶດຫິວທອງແດງ:ຄວາມລົ້ມເຫລວຫຼາຍຢ່າງເກີດຂື້ນເພາະວ່າແຜ່ນຄວາມຮ້ອນຂອງ IC ບໍ່ໄດ້ຖືກ soldered ຢ່າງຖືກຕ້ອງ. ການນໍາໃຊ້ຂ້າງ-Wettable Flanksການອອກແບບອະນຸຍາດໃຫ້ສໍາລັບການກວດສອບ AOI ເພື່ອໃຫ້ແນ່ໃຈວ່າ pad ຄວາມຮ້ອນໄດ້ຖືກເຊື່ອມຕໍ່ຢ່າງເຕັມທີ່.
3. ວັດສະດຸ Tg:ມາດຕະຖານ FR4 (Tg 130°C) ອາດຈະເສື່ອມໂຊມຕາມເວລາຖ້າຄົນຂັບຮ້ອນ. ອັບເກຣດເປັນTg 150°C+ຫຼື ອະລູມີນຽມ-core PCBA.
ຄໍາຖາມທີ 2: ຂ້ອຍຈະກວດສອບຄຸນນະພາບຂອງຕົ້ນແບບ LED ໄດເວີ PCBA ກ່ອນທີ່ຈະຜະລິດມະຫາຊົນໄດ້ແນວໃດ?
A:ຢ່າອີງໃສ່ການກວດກາສາຍຕາຢ່າງດຽວ. ທ່ານຕ້ອງການຂະບວນການຢັ້ງຢືນສາມຂັ້ນຕອນ:
1. ການທົດສອບໄຟຟ້າ (Flying Probe):ການກວດສອບ 100% ຂອງການເຊື່ອມຕໍ່ສຸດທິແມ່ນບັງຄັບ. ໃຫ້ແນ່ໃຈວ່າບໍ່ມີສາຍສັ້ນລະຫວ່າງຕາຫນ່າງແຮງດັນສູງແລະແຮງດັນຕ່ໍາ.
2. ການຖ່າຍຮູບຄວາມຮ້ອນ:ແລ່ນໄດເວີໃນການໂຫຼດເຕັມເວລາ 1 ຊົ່ວໂມງ. ໃຊ້ກ້ອງຖ່າຍຮູບຄວາມຮ້ອນເພື່ອກວດເບິ່ງວ່າອຸນຫະພູມກໍລະນີ IC ກົງກັບຂໍ້ມູນສະເພາະຂອງແຜ່ນຂໍ້ມູນ.
3. Solder Joint Micro-Section:ສໍາລັບແພັກເກັດ DFN, ທ່ານຕ້ອງຕັດສ່ວນທີ່ເປັນຕົວຢ່າງຮ່ວມກັນເພື່ອກວດເບິ່ງຊ່ອງຫວ່າງ. ຊ່ອງຫວ່າງບໍ່ຄວນເກີນ 25% ຂອງພື້ນທີ່ແຜ່ນທັງໝົດ.
Q3: ພື້ນຜິວ "ENIG" ເຮັດຫຍັງສໍາລັບໄດເວີ LED ຂອງຂ້ອຍ, ແລະມັນຄຸ້ມຄ່າຄ່າໃຊ້ຈ່າຍເພີ່ມເຕີມບໍ?
A:ENIG (Electroless Nickel Immersion Gold) ແມ່ນສໍາຄັນສໍາລັບໄດເວີ LED ທີ່ມີຄວາມຫນ້າເຊື່ອຖືສູງ.
- ເປັນຫຍັງມັນຈຶ່ງສຳຄັນ:ມາດຕະຖານ HASL (Hot Air Solder Leveling) ເຮັດໃຫ້ພື້ນຜິວບໍ່ລຽບ. ສໍາລັບ ICs LED ໄດເວີຂະຫນາດນ້ອຍ (ເຊັ່ນ: QFN ຫຼື DFN), ຄວາມຮາບພຽງແມ່ນຈໍາເປັນສໍາລັບການ soldering ທີ່ເຫມາະສົມ.
- ຜົນປະໂຫຍດ "ຄໍາ":ຄໍາປົກປ້ອງຊັ້ນ Nickel ຈາກການຜຸພັງ. ຖ້າ Nickel oxidizes, ທ່ານໄດ້ຮັບໂຣກ "pad ສີດໍາ", ນໍາໄປສູ່ຂໍ້ຕໍ່ solder ທີ່ເບິ່ງດີແຕ່ມີຮອຍແຕກພາຍໃຕ້ວົງຈອນຄວາມຮ້ອນ (ທົ່ວໄປໃນແສງສະຫວ່າງກາງແຈ້ງ).
- ຄໍາຕັດສິນ:ສໍາລັບການນໍາໃຊ້ລົດຍົນຫຼືກາງແຈ້ງ, ENIG ແມ່ນບໍ່ສາມາດຕໍ່ລອງໄດ້. ສໍາລັບຫລອດໄຟທີ່ໃຊ້ແລ້ວຖິ້ມ, OSP ຫຼື HASL ແມ່ນພຽງພໍ.
ສະຫຼຸບ
ແຂງແຮງໄດເວີ LED PCBAຖືກກໍານົດບໍ່ພຽງແຕ່ໂດຍ IC ເລືອກ, ແຕ່ໂດຍນ້ ຳ ໜັກ ທອງແດງ, ຄວາມຮ້ອນຜ່ານຍຸດທະສາດ, ແລະສໍາເລັດຮູບດ້ານ. ສະເຫມີຮຽກຮ້ອງໃຫ້ມີການປະຕິບັດຕາມມາດຕະຖານ IPC-6012 Class 2 ຫຼື Class 3, ແລະຈັດລໍາດັບຄວາມສໍາຄັນດ້ານຂ້າງ -wettable flanks ສໍາລັບຄໍາຮ້ອງສະຫມັກລົດຍົນທີ່ສໍາຄັນເພື່ອຮັບປະກັນການກວດສອບ AOI.
ໂດຍການປະຕິບັດຕາມພາລາມິເຕີເຫຼົ່ານີ້ --- ຢືນຢັນຜ່ານການທົດສອບອຸດສາຫະກໍາ 20 ປີຂອງພວກເຮົາ --- ທ່ານຮັບປະກັນອາຍຸການຂັບຂີ່ທີ່ກົງກັບອາເລ LED ຂອງທ່ານ, ໂດຍທົ່ວໄປແລ້ວ 50,000+ ຊົ່ວໂມງຂອງການປະຕິບັດ L70.
