ດ້ວຍ 20 ປີໃນການຜະລິດເອເລັກໂຕຣນິກແລະ SEO, ຂ້ອຍໄດ້ກວດສອບການປະກອບປ້າຍທາງອອກຫຼາຍຮ້ອຍຄັ້ງ. ຄູ່ມືນີ້ກວມເອົາສະເພາະດ້ານວິຊາການ, ມາດຕະຖານການປະຕິບັດຕາມ, ແລະຕົວຊີ້ບອກການປະຕິບັດຕົວຈິງຂອງໂລກທີ່ຜູ້ຈັດການສະຖານທີ່ແລະຕົວລະບຸຕົວຈິງຄົ້ນຫາ.

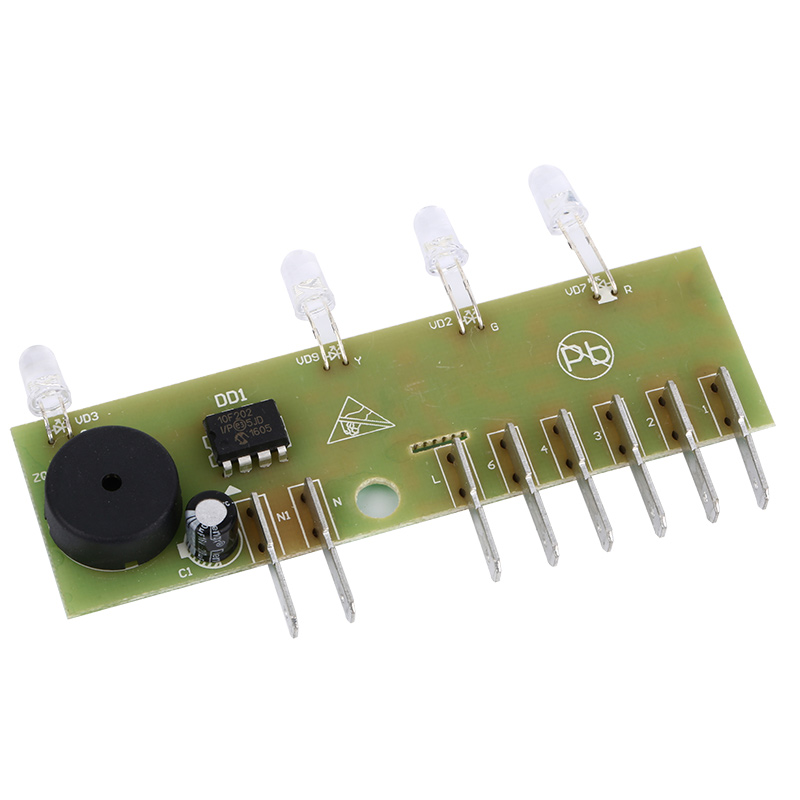

ສິ່ງທີ່ເຮັດໃຫ້ PCBA ອອກຈາກເຄື່ອງຫມາຍທີ່ແຕກຕ່າງກັນ?
ບໍ່ເຫມືອນກັບກະດານແສງສະຫວ່າງມາດຕະຖານ, ປ້າຍທາງອອກ PCBA ຕ້ອງຈັດການສາມຫນ້າທີ່ພ້ອມໆກັນ:
- ເສັ້ນທາງພະລັງງານຄູ່:ການປ້ອນຂໍ້ມູນສາຍ AC (120V ຫຼື 277V) ບວກກັບວົງຈອນການສາກແບັດເຕີຣີສຳຮອງ.
- ການໂອນຍ້າຍສຸກເສີນ:ປ່ຽນອັດຕະໂນມັດເປັນຫມໍ້ໄຟ DC ພາຍໃນ 0.1 ວິນາທີຂອງການສູນເສຍພະລັງງານ.
- ການຄຸ້ມຄອງສາຍໄຟ LED:ການຄວບຄຸມປະຈຸບັນຄົງທີ່ສໍາລັບ 6 ຫາ 36 LEDs ສີແດງຫຼືສີຂຽວ.
ເນື່ອງຈາກວ່າລະຫັດອາຄານບັງຄັບໃຫ້ 90 ນາທີຂອງການສະຫວ່າງໃນລະຫວ່າງການໄຟຟ້າລົ້ມເຫຼວ, ການອອກແບບ PCBA ຕ້ອງຈັດລໍາດັບຄວາມສໍາຄັນຂອງປະຈຸບັນ quiescent ຕ່ໍາແລະການສາກໄຟຫມໍ້ໄຟທີ່ເຊື່ອຖືໄດ້.
ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ
ຕົວກໍານົດການທັງຫມົດທີ່ລະບຸໄວ້ຂ້າງລຸ່ມນີ້ຕອບສະຫນອງຫຼືເກີນມາດຕະຖານ UL 924 ແລະ NFPA 101. ກວດສອບການຢັ້ງຢືນກັບຜູ້ສະໜອງຂອງທ່ານສະເໝີ.
ພະລັງງານຂາເຂົ້າ & ຂາອອກ
ParameterStandard ValueComplianceInput Voltage (AC)120V/277V/347V (50-60Hz)UL 924Emergency Mode Voltage6V to 12V DC (NiCd or LiFePO4 battery)NFPA 101Total Output Power2W to 8W (countower) ຂຶ້ນກັບປັດໄຈ LED ໂຫມດ)≥0.90 ຢູ່ທີ່ loadIEC 61000-3-2Efficiency> 82% (ການແປງ AC-DC) ມາດຕະຖານ DOE 2021
ຂໍ້ມູນຈໍາເພາະຂອງການສາກໄຟ
ParameterValueNotesCharge Voltage (NiCd)7.2V ຫາ 8.4V (ສຳລັບ 6V nominal pack)Temperature compensatedCharge Current50mA to 200mA (constant current)Prevents overheat Battery Type SupportNiCd, NiMH, LiFePO4Auto-retete 10 ຊົ່ວໂມງ PCBA. ຄວາມອາດສາມາດ) ຕອບສະຫນອງຄວາມຕ້ອງການຂອງ UL Cutoff ຫມໍ້ໄຟຕ່ໍາ 5.4V ± 0.2VP ປ້ອງກັນການໄຫຼເລິກ
ສິ່ງແວດລ້ອມ ແລະທາງກາຍຍະພາບ
ParameterRatingOperating Temperature0°C to +50°C (indoor) / -10°C to +55°C (ສະຖານທີ່ປຽກ) ອຸນຫະພູມການເກັບຮັກສາ -20°C ຫາ +60° CPCB Base MaterialFR4 (Tg 130°C ຕໍາ່ສຸດທີ່) ຫຼື CEM-1 ສໍາລັບລຸ້ນທີ່ຫຼຸດລາຄາທອງແດງ 1 oz. ເຖິງ 2 ອໍ. (ການຕິດຕາມພະລັງງານຕົ້ນຕໍຮຽກຮ້ອງໃຫ້ມີ 2 oz.) ຄະແນນໄວໄຟ UL 94V-0 (ຫມາຍໃນຄະນະກໍາມະ)

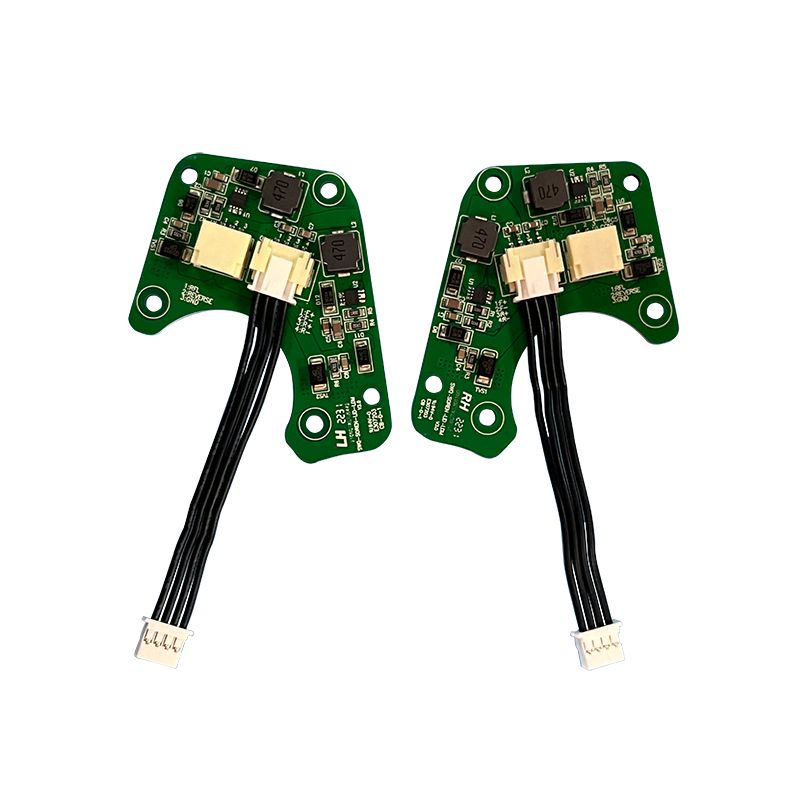

ຄຸນນະສົມບັດການອອກແບບທີ່ສໍາຄັນຂອງ PCBA ມາດຕະຖານ UL 924
ປະຕິບັດຕາມລະຫັດອອກຈາກປ້າຍ PCBAບໍ່ແມ່ນທາງເລືອກ. ນີ້ແມ່ນສິ່ງທີ່ຜູ້ກວດກາກວດກາ.
1. ການໂອນສຸກເສີນອັດຕະໂນມັດ
- ເວລາໂອນ:ກະດານຕ້ອງປ່ຽນຈາກ AC ເປັນແບດເຕີລີ່ພາຍໃນ 0.1 ວິນາທີ. ການຊັກຊ້າໃດໆທີ່ເຫັນໄດ້ໂດຍຕາຂອງມະນຸດແມ່ນບໍ່ສາມາດກວດສອບໄດ້.
- ວົງຈອນການທົດສອບ:ຈຸດທົດສອບປຸ່ມກົດແບບປະສົມປະສານຕ້ອງຈໍາລອງຄວາມລົ້ມເຫຼວຂອງພະລັງງານໂດຍບໍ່ມີການຕັດການເຊື່ອມຕໍ່ສາຍໄຟ AC. ນີ້ແມ່ນຄຸນສົມບັດບັງຄັບ UL 924.
2. ລະບົບການຈັດການແບັດເຕີຣີ (BMS)
- ການປົກປ້ອງຄ່າເກີນ:PCBA ຕ້ອງຢຸດການສາກໄຟເມື່ອແຮງດັນແບັດເຕີຣີຮອດ 8.4V (ສຳລັບຊຸດ 6V NiCd).
- ການປົກປ້ອງ Polarity ປີ້ນ:ໄດໂອດຢູ່ໃນວັດສະດຸປ້ອນແບັດເຕີຣີປ້ອງກັນຄວາມເສຍຫາຍຖ້າຕົວຕິດຕັ້ງເຊື່ອມຕໍ່ແບັດເຕີຣີກັບຫຼັງ. ນີ້ແມ່ນສາເຫດຕົ້ນຕໍຂອງຄວາມລົ້ມເຫຼວໃນພາກສະຫນາມ.

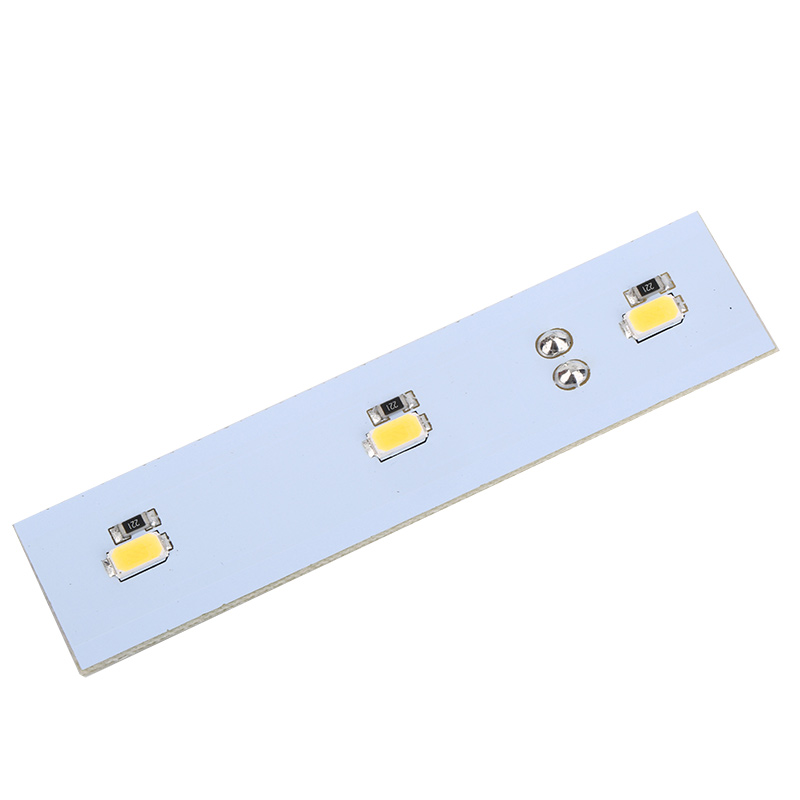

3. ຄວາມຍືດຫຍຸ່ນຂອງການຕັ້ງຄ່າ LED
ປ້າຍອອກຈາກປ້າຍ PCBA ສ່ວນໃຫຍ່ສະຫນັບສະຫນູນການຈັດການ LED ຫຼາຍ:
- 6-LED Series:ມາດຕະຖານສໍາລັບອາລູມິນຽມ extruded (ສີແດງຫຼືສີຂຽວ).
- 12-LED Parallel + Series:ທົ່ວໄປສໍາລັບປ້າຍສອງດ້ານ (ຫ້ອງໂຖງຫຼືເພດານ).
- 18 ຫາ 36 ອາເຣ LED:ໃຊ້ສໍາລັບປ້າຍທາງອອກທີ່ມີ lumen ສູງ (100+ candela).
4. ການວິນິດໄສດ້ວຍຕົນເອງ (ໜ່ວຍງານຂັ້ນສູງ)
Premium PCBAs ປະກອບມີຕົວຄວບຄຸມຈຸນລະພາກທີ່:
- ບັນທຶກຄວາມອາດສາມາດຫມໍ້ໄຟທຸກໆ 30 ມື້.
- ກະພິບ LED ສະຖານະສີແດງ/ສີຂຽວເພື່ອຊີ້ບອກສຸຂະພາບຂອງແບັດເຕີຣີ.
- ສັນຍານເຕືອນທີ່ສາມາດຟັງໄດ້ (ທາງເລືອກ) ເມື່ອແບດເຕີລີ່ຕໍ່າກວ່າ 80% ຂອງຄວາມອາດສາມາດທີ່ໄດ້ຮັບການຈັດອັນດັບ.
ການຢັ້ງຢືນທ່ານຕ້ອງຢືນຢັນ
ກ່ອນທີ່ຈະສັ່ງໃດໆອອກຈາກປ້າຍ PCBA, ຂໍສາມເອກະສານນີ້:
CertificationJurisdictionWhat It VerifiesUL 924USAE ອຸປະກອນແສງສຸກເສີນ ແລະພະລັງງານNFPA 101 (ລະຫັດຄວາມປອດໄພຂອງຊີວິດ)USAI ໄລຍະເວລາການສ່ອງແສງ (90 ນາທີ) ແລະເວລາໂອນCSA C22.2 No. 141Canada ອຸປະກອນແສງສຸກເສີນRoHS 3 (2015/863/EU ຈໍາກັດສານອັນຕະລາຍ)EUNo
ຄຳເຕືອນ:PCBA ທີ່ບໍ່ມີເຄື່ອງໝາຍ UL ທີ່ເຫັນໄດ້ໃນຊັ້ນ silkscreen ແມ່ນເກືອບແນ່ນອນທີ່ບໍ່ໄດ້ຮັບການຢັ້ງຢືນ. ຜູ້ກວດກາພາກສະຫນາມສາມາດລົ້ມເຫລວໃນອາຄານທັງຫມົດຂອງທ່ານສໍາລັບການນີ້.
ຕົວຊີ້ວັດຄຸນນະພາບການຜະລິດ
ໃຊ້ລາຍການກວດນີ້ເມື່ອປະເມີນຜູ້ສະໜອງອອກຈາກປ້າຍ PCBA.
- ການຈົດທະບຽນ Solder Mask:misalignment ບໍ່ຄວນເກີນ 0.005 ນິ້ວ. ທອງແດງທີ່ເປີດເຜີຍຢູ່ໃນຮ່ອງຮອຍຂອງແຮງດັນສູງແມ່ນເປັນອັນຕະລາຍຊ໊ອກ.
- Silkscreen Legibility:ຕົວກໍານົດອົງປະກອບທັງຫມົດ (R1, C2, IC1), ເຄື່ອງຫມາຍຂົ້ວ, ແລະຕົວເລກໄຟລ໌ UL ຕ້ອງໄດ້ຮັບການອ່ານຢ່າງຊັດເຈນຫຼັງຈາກການປະກອບ.
- ອົງປະກອບຜ່ານຮູ:ຕົວເຊື່ອມຕໍ່ແບດເຕີຣີ້ ແລະສະວິດທົດສອບຄວນຖືກຊັກດ້ວຍຄື້ນ, ບໍ່ແມ່ນການ soldering ດ້ວຍມື, ເພື່ອປ້ອງກັນຄວາມເຢັນຂອງຂໍ້ຕໍ່.
- ການເຄືອບ Conformal (ທາງເລືອກ):ສໍາລັບສະຖານທີ່ປຽກຊຸ່ມ (ຫ້ອງນ້ໍາ, ດ້ານນອກທີ່ປົກຄຸມ), PCBA ຕ້ອງການການເຄືອບ acrylic ຫຼື urethane. ຊອກຫາການສໍາເລັດຮູບ matte ຫຼືເປັນເງົາຫຼາຍກວ່າອົງປະກອບທັງຫມົດ.
ອອກຈາກປ້າຍ PCBA FAQs
ຂ້າງລຸ່ມນີ້ແມ່ນສາມຄໍາຖາມດ້ານວິຊາການທີ່ຂ້າພະເຈົ້າໄດ້ຮັບເລື້ອຍໆຈາກວິສະວະກອນສະຖານທີ່ແລະຜູ້ຊ່ຽວຊານດ້ານການຈັດຊື້.
Q1: ຂ້ອຍສາມາດໃຊ້ PCBA ໄດເວີ LED ມາດຕະຖານສໍາລັບເຄື່ອງຫມາຍທາງອອກຂອງຂ້ອຍແທນທີ່ຈະເປັນ Exit Sign PCBA ທີ່ອຸທິດຕົນໄດ້ບໍ?
A:ບໍ່, ແລະນີ້ແມ່ນວ່າເປັນຫຍັງອັນນີ້ຈຶ່ງເປັນອັນຕະລາຍ. ໄດເວີ LED ມາດຕະຖານ PCBA ຂາດສາມວົງຈອນທີ່ສໍາຄັນ:
1. ການປ່ຽນແບັດສຳຮອງ:ໄດເວີມາດຕະຖານບໍ່ກວດພົບການສູນເສຍພະລັງງານ AC. ປ້າຍທາງອອກຂອງທ່ານຈະມືດໄປໃນທັນທີໃນລະຫວ່າງການໄຟໄໝ້, ລະເມີດ NFPA 101 ເຊິ່ງຕ້ອງການແສງໄຟ 90 ນາທີ.
2. ຕັດການເຊື່ອມຕໍ່ແຮງດັນຕໍ່າ:ໂດຍບໍ່ມີການນີ້, PCBA ຈະສືບຕໍ່ລະບາຍຫມໍ້ໄຟຕ່ໍາກວ່າ 5V, ທໍາລາຍຈຸລັງ NiCd ຫຼື LiFePO4 ຢ່າງຖາວອນພາຍໃນສາມຮອບ.
3. ການໂຕ້ຕອບປຸ່ມທົດສອບ:ຜູ້ກວດກາອາຄານຕ້ອງການຟັງຊັນການທົດສອບຄູ່ມື. ໄດເວີມາດຕະຖານບໍ່ລວມເອົາເສັ້ນທາງສັນຍານນີ້.
ເສັ້ນທາງລຸ່ມ:ຊື້ UL 924 ທີ່ມີລາຍຊື່ອອກຈາກປ້າຍ PCBAເທົ່ານັ້ນ. ເງິນຝາກປະຢັດ 5 ໂດລາໃນກະດານທົ່ວໄປຈະມີມູນຄ່າຫລາຍພັນຄົນໃນການກວດກາທີ່ລົ້ມເຫລວ.
Q2: ປ້າຍທາງອອກຂອງຂ້ອຍ PCBA ຮ້ອນ. ໄຟ LED ຈາງລົງຫຼັງຈາກ 30 ນາທີໃນຫມໍ້ໄຟ. ລົ້ມເຫລວແມ່ນຫຍັງ?
A:ທ່ານມີບັນຫາການເຊື່ອມໂຊມຂອງຫມໍ້ໄຟ, ບໍ່ແມ່ນບັນຫາ LED. ນີ້ແມ່ນລໍາດັບການວິນິດໄສ:
1. ກວດສອບແຮງດັນໄຟຟ້າ:ດ້ວຍການໃຊ້ພະລັງງານ AC, ໃຫ້ວັດແທກທົ່ວປ້ຳແບັດເຕີຣີ. ທ່ານຄວນເບິ່ງ 7.2V ຫາ 8.4V (ສໍາລັບຊຸດ 6V NiCd). ຖ້າແຮງດັນຕໍ່າກວ່າ 6.5V, ວົງຈອນສາກໄຟໃນ PCBA ລົ້ມເຫລວ.
2. ທົດສອບຄວາມອາດສາມາດຫມໍ້ໄຟ:ຖອດແບດເຕີລີ່ແລະໂຫຼດມັນດ້ວຍຕົວຕ້ານທານທີ່ດຶງ 200mA. ຊຸດ 6V NiCd ທີ່ມີສຸຂະພາບດີຄວນຢູ່ເໜືອ 5.4V ເປັນເວລາຢ່າງໜ້ອຍ 90 ນາທີ.
3. ການກວດສອບສໍາລັບການຂັດ:ຫມໍ້ໄຟ NiCd ຮົ່ວ potassium hydroxide ຫຼັງຈາກ 3-5 ປີ. ສານຕົກຄ້າງຂອງກ້ອນຫີນສີຂາວນີ້ກິນຮ່ອງຮອຍທອງແດງຢູ່ໃນ PCBA. ຖ້າເຈົ້າເຫັນຜົງຂາວຢູ່ບ່ອນໃດກໍໄດ້, ໃຫ້ປ່ຽນທັງແບັດເຕີລີ ແລະ PCBA ທັນທີ.
ການແກ້ໄຂທົ່ວໄປ:ປ່ຽນແບັດທຸກໆ 4 ປີ, ເຖິງແມ່ນວ່າປ້າຍຈະເຮັດວຽກ. ນີ້ປ້ອງກັນການສູນເສຍຄວາມສາມາດທີ່ເຊື່ອງໄວ້.
Q3: ຂ້ອຍຈະກວດສອບໄດ້ແນວໃດວ່າກະດານ PCBA ປ້າຍອອກ 500 ແມ່ນສອດຄ່ອງກັບ UL ໂດຍບໍ່ຕ້ອງທົດສອບແຕ່ລະອັນ?
A:ທ່ານອີງໃສ່ສາມຊັ້ນຂອງການຢັ້ງຢືນ:
1. ບໍລິການຕິດຕາມ UL (FUS):ທຸກໆ UL ທີ່ມີລາຍຊື່ PCBA ມາຈາກໂຮງງານທີ່ອະນຸຍາດໃຫ້ມີການກວດສອບ UL ທີ່ບໍ່ໄດ້ປະກາດ. ເຄື່ອງໝາຍ UL ເທິງກະດານຕ້ອງມີໝາຍເລກໄຟລ໌ (ເຊັ່ນ: UL E123456). ຄົ້ນຫາຕົວເລກນີ້ຢູ່ໃນຖານຂໍ້ມູນຜະລິດຕະພັນ iQ ຂອງ UL. ຖ້າມັນບໍ່ປາກົດ, ເຄື່ອງຫມາຍແມ່ນປອມ.
2. ການຈັບຄູ່ລະຫັດວັນທີ:PCBA silkscreen ຄວນມີລະຫັດວັນທີ (ຮູບແບບ YYWW). ໃຫ້ແນ່ໃຈວ່າລະຫັດວັນທີນີ້ກົງກັບໄລຍະເວລາການຜະລິດຂອງບົດລາຍງານການຢັ້ງຢືນ UL. ກະດານທີ່ເຮັດຢູ່ນອກປ່ອງຢ້ຽມນັ້ນບໍ່ໄດ້ຖືກປົກຄຸມ.
3. ການທົດສອບການທໍາລາຍແບບສຸ່ມ:ສໍາລັບທຸກໆ 500 ຫນ່ວຍ, ເສຍສະລະ 2 ກະດານ. ຕັດໃຫ້ເຂົາເຈົ້າເປີດແລະກວດກາສໍາລັບ:
- ຄະແນນຟິວທີ່ຖືກຕ້ອງ (e.g., 250V 3A slow-blow).
- ການແຍກຕົວແປທີ່ຖືກຕ້ອງ (ການເກັບກູ້ຂັ້ນຕ່ໍາ 0.125 ນິ້ວລະຫວ່າງປະຖົມແລະມັດທະຍົມ).
- ບໍ່ມີການທົດແທນອົງປະກອບທີ່ບໍ່ໄດ້ຮັບການອະນຸມັດ (ເຊັ່ນ: ຕົວເກັບປະຈຸ 85 ° C ແທນທີ່ຈະເປັນ 105 ° C).
ເຄັດລັບ Pro:ຮ້ອງຂໍ "ແຈ້ງການການອະນຸຍາດ UL" ຈາກຜູ້ສະຫນອງຂອງທ່ານກ່ອນທີ່ຈະຈ່າຍຄ່າຄໍາສັ່ງຂະຫນາດໃຫຍ່.
ສະຫຼຸບ: ການເລືອກທາງອອກທີ່ຖືກຕ້ອງ PCBA
ຄຸນະພາບອອກຈາກປ້າຍ PCBAຖືກກໍານົດໂດຍສາມລັກສະນະທີ່ບໍ່ສາມາດເຈລະຈາໄດ້:
1. UL 924 ລາຍຊື່ດ້ວຍໝາຍເລກໄຟລ໌ທີ່ຢັ້ງຢືນໄດ້.
2. ໂອນອັດຕະໂນມັດພາຍໃຕ້ 0.1 ວິນາທີດ້ວຍການຕັດການເຊື່ອມຕໍ່ແຮງດັນຕໍ່າທີ່ເຫມາະສົມ.
3. ວົງຈອນສາກໄຟອອກແບບສໍາລັບ NiCd, NiMH, ຫຼື LiFePO4 ເຄມີ.
ສໍາລັບຜູ້ຈັດການສິ່ງອໍານວຍຄວາມສະດວກ, ໃຫ້ບຸລິມະສິດກະດານດ້ວຍການວິນິດໄສຕົນເອງ. ສໍາລັບ OEMs, ສະເຫມີລະບຸ 2 oz ທອງແດງກ່ຽວກັບການຕິດຕາມພະລັງງານແລະ UL 94V-0 laminates. ເອກະສານການຜະລິດທີ່ໄດ້ຮັບການຢັ້ງຢືນແລະການຢັ້ງຢືນຈາກພາກສ່ວນທີສາມຍັງຄົງເປັນເສັ້ນທາງດຽວທີ່ເຊື່ອຖືໄດ້ເພື່ອປະຕິບັດຕາມລະຫັດແລະຄວາມປອດໄພຂອງຜູ້ຄອບຄອງ.
